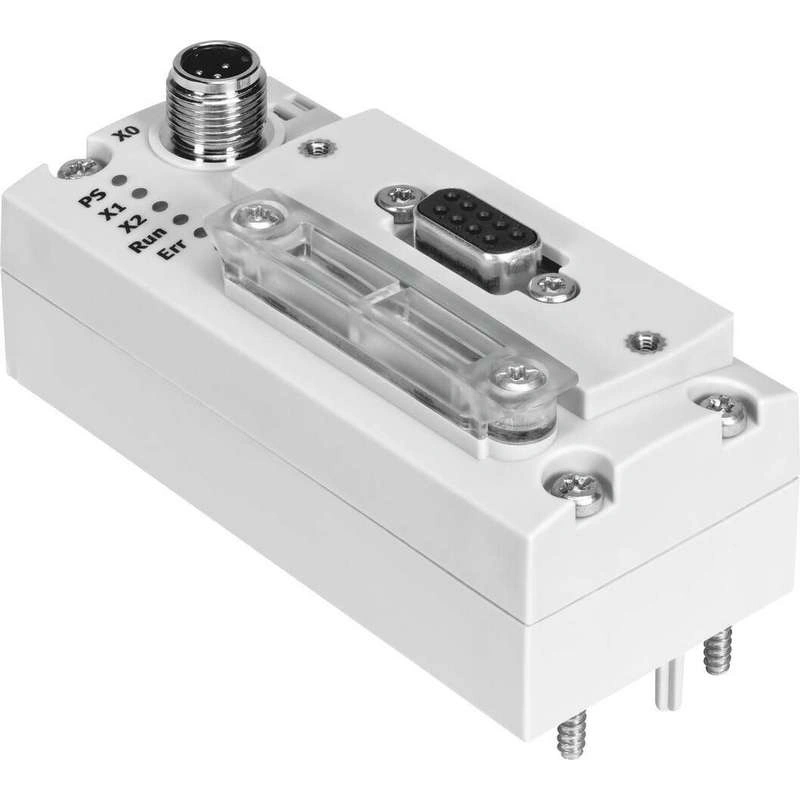

Технические характеристики
| Протокол | CC-Link |
| Размеры (Ш x Д x В) | 40 x 91 x 50 мм |
| Размер решетки | 40 мм |
| Тип монтажа | На электрическом интерфейсе На электрическом основании |
| Вес изделия | 90 грамм |
| Температура окружающей среды | -5 °C … 50 °C |
| Температура хранения | -20 °C … 70 °C |
| Степень защиты | IP65 IP67 |
| Указание на степень защиты | В собранном состоянии Неиспользуемые соединения герметизированы |
| Класс коррозионной стойкости CRC | 2 — Умеренная коррозионная нагрузка |
| Соответствие требованиям LABS (PWIS) | VDMA24364 зона III |
| Маркировка CE (см. декларацию соответствия) | В соответствии с директивой ЕС по электромагнитной совместимости В соответствии с директивой ЕС RoHS |
| Маркировка CE (см. декларацию соответствия) | В соответствии с инструкциями Великобритании по ЭМС В соответствии с инструкциями Великобритании по RoHS |
| Маркировка KC | KC-EMV |
| Одобрение | Торговая марка RCM c Внесено в список UL (OL) |
| Примечание по материалам | Соответствие RoHS |
| Материал корпуса | PA |
| Светодиодный дисплей, специфический для конкретного продукта | PS: Рабочее напряжение для электроники и питания нагрузки X1: Системное состояние модуля на I-порту 1 X2: системный статус модуля на I-порту 2 |
| Светодиодный дисплей, специфический для шины | Ошибка: Ошибка передачи данных Работа: шина активна |
| Диагностика | Ошибка связи Диагностика системы Пониженное напряжение |
| Управление оператором | DIL-переключатель |
| Указание по интерфейсу полевой шины | Открытый тип (винтовая клемма, 5-контактная, защита IP20) Дополнительная технология подключения с помощью аксессуаров: |
| Интерфейс полевой шины | Модуль последовательного интерфейса |
| Полевая шина, протокол | CC-LINK® |
| Интерфейс полевой шины, функция | Входящее/исходящее шинное соединение |
| Полевая шина, тип подключения | Розетка |
| Полевая шина, система подключения | Sub-D |
| Интерфейс полевой шины, схема подключения | 00995638 |
| Полевая шина, схема подключения | 9 |
| Интерфейс полевой шины, электрическая изоляция | да |
| Интерфейс полевой шины, скорость передачи данных | 156 — 10000 кбит/с |
| Макс. объем адреса, входы | 16 байт |
| Макс. объем адреса, выходы | 16 байт |
| Параметризация | Активировать диагностику Отключение при отказе и в режиме ожидания |
| Время внутреннего цикла | 1 мс на 1 байт пользовательских данных |
| Дополнительные функции | Состояние системы может быть отображено с помощью данных процесса |
| Источник питания, функция | Электроника и нагрузка |
| Питание, тип подключения | Штекеры |
| питание, система подключения | M12x1, A-код в соответствии с EN 61076-2-101 |
| Питание, схема подключения | 00995383 |
| Питание, количество контактов/проводов | 5 |
| Диапазон рабочего напряжения DC | 18 V … 30 V |
| Номинальное рабочее напряжение DC | 24 V |
| Макс. источник питания | 4 A |
| Внутреннее энергопотребление номинальное рабочее напряжение | Typ. 70 мА |
