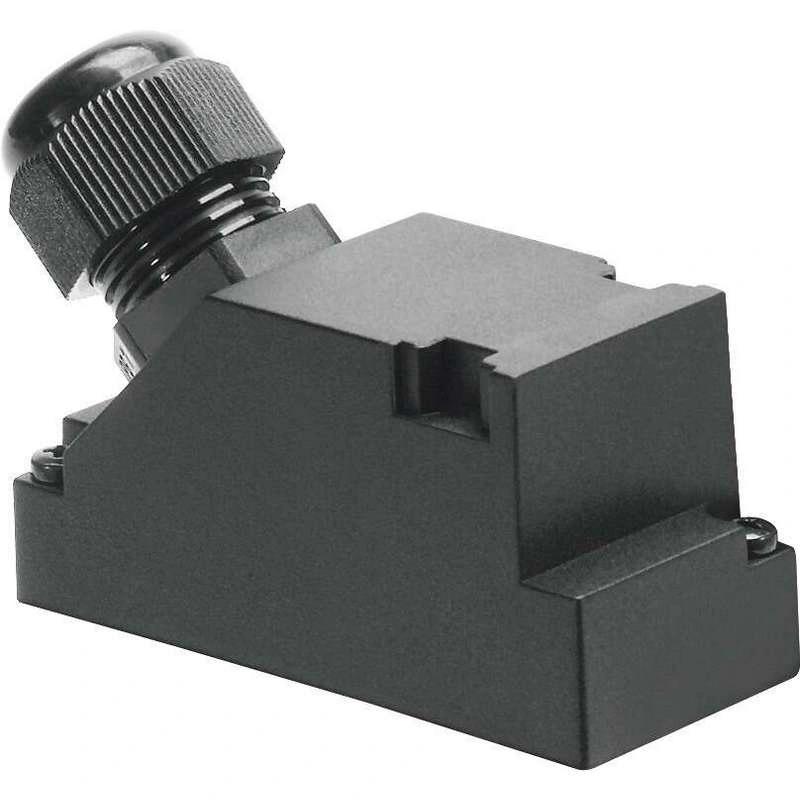

Соединительный кабель KMP3-25P-16-5
Артикул 18624
- Вес672 г
Цена по запросу Проверим склады дистрибьюторов и завода, пришлём КП с ценой и сроком. Отгрузка под заказ — до 60 дней
sales@spectrprom.ru Работаем с НДС · до терминала ТК 500 ₽ · гарантия 12 месяцев
Ключевые параметры
На основе стандарта DIN 41652
Обозначение кабеля С аксессуарами
Частота подключения 50
Электрическое соединение 1, функция Сторона полевого устройства
Электрическое подключение 1, исполнение Угловой
Электрическое подключение 1, тип подключения Розетка
Описание производителя
Соединительный кабель
Технические данные 18624
Технические характеристики
| На основе стандарта | DIN 41652 |
| Обозначение кабеля | С аксессуарами |
| Частота подключения | 50 |
| Вес продукта | 672 грамм |
| Электрическое соединение 1, функция | Сторона полевого устройства |
| Электрическое подключение 1, исполнение | Угловой |
| Электрическое подключение 1, тип подключения | Розетка |
| Электрическое соединение 1, кабельный вывод | Под углом |
| Электрическое подключение 1, система разъемов | Sub-D |
| Электрическое подключение 1, количество подключений/ядер | 25 |
| Электрическое соединение 1, используемые соединения/жилы | 18 |
| Электрическое подключение 1, тип монтажа | 2x винта M3 |
| Электрическое подключение 1, схема подключения | 00995642 |
| Электрическое подключение 2, функция | Сторона контроллера |
| Электрическое соединение 2, тип соединения | Кабель |
| Электрическое подключение 2, система разъемов | Открытый конец |
| Электрическое соединение 2, количество соединений/жилы | 18 |
| Электрическое соединение 2, используемые соединения/жилы | 18 |
| Диапазон рабочего напряжения постоянного тока | 0 V ... 30 V |
| Номинальное рабочее напряжение постоянного тока | 24 V |
| Номинальный ток при 40° C | 3 A |
| Устойчивость к перенапряжению | 1 кВ |
| Длина кабеля | 5 m |
| Характеристика кабеля | Стандарт |
| Условия испытаний кабель | Условия испытаний по запросу |
| Радиус изгиба, фиксированный кабель | ≥45 мм |
| Радиус изгиба, подвижный кабель | ≥90 мм |
| Диаметр кабеля | 8.5 мм |
| Допуск на диаметр кабеля | ± 0.5 мм |
| Конструкция кабеля | 18 x 0.34 мм² |
| Проводник номинального сечения | 0.34 мм² |
| Концы проводов | Тупо отрезать |
| Степень защиты | IP65 |
| Указание по степени защиты | В собранном состоянии |
| Температура окружающей среды | -25 °C ... 70 °C |
| Температура окружающей среды при движущемся кабеле | -5 °C ... 70 °C |
| Температура хранения | -25 °C ... 75 °C |
| Маркировка CE (см. декларацию соответствия) | В соответствии с директивой ЕС RoHS |
| Маркировка CE (см. декларацию соответствия) | В соответствии с инструкциями UK RoHS |
| Соответствие требованиям LABS (PWIS) | VDMA24364-B2-L |
| Примечание по материалам | Соответствует RoHS |
| Степень загрязнения | 3 |
| Материал оболочки кабеля | ПВХ |
| Цвет оболочки кабеля | серый |
| Материал корпуса | PA |
| Материал уплотнений | NBR |
| Материал электрического контакта | Позолоченный медный сплав |
