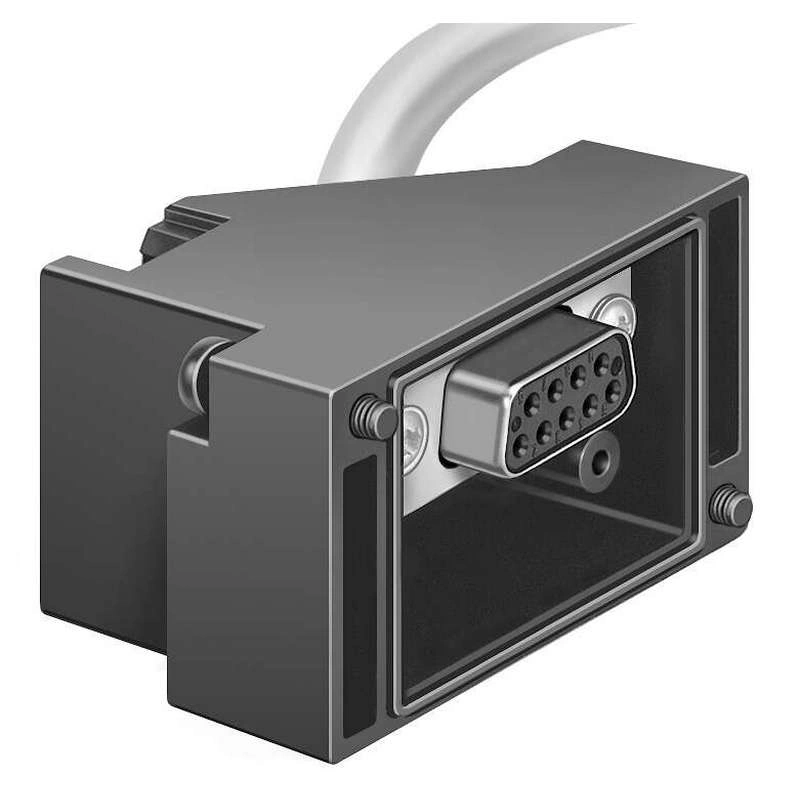

Соединительный кабель KMP3-9P-08-
Артикул 18697
Цена по запросу Проверим склады дистрибьюторов и завода, пришлём КП с ценой и сроком. Отгрузка под заказ — до 60 дней
sales@spectrprom.ru Работаем с НДС · до терминала ТК 500 ₽ · гарантия 12 месяцев
Ключевые параметры
В соответствии со стандартом DIN 41652
Обозначение кабеля С аксессуарами
Частота подключения 50
Электрическое соединение 1, функция Сторона полевого устройства
Электрическое соединение 1, конструкция Угловой
Электрическое соединение 1, тип соединения Розетка
Описание производителя
Соединительный кабель
Технические данные 18697
Технические характеристики
| В соответствии со стандартом | DIN 41652 |
| Обозначение кабеля | С аксессуарами |
| Частота подключения | 50 |
| Электрическое соединение 1, функция | Сторона полевого устройства |
| Электрическое соединение 1, конструкция | Угловой |
| Электрическое соединение 1, тип соединения | Розетка |
| Электрическое соединение 1, кабельный вывод | Под углом |
| Электрическое подключение 1, система разъемов | Sub-D |
| Электрическое соединение 1, количество соединений/ядер | 9 |
| Электрическое соединение 1, используемые соединения/ядра | 9 |
| Электрическое соединение 1, тип монтажа | 2x винта M3 |
| Электрическое подключение 1, схема подключения | 00995638 |
| Электрическое соединение 2, функция | Сторона контроллера |
| Электрическое подключение 2, тип подключения | Кабель |
| Электрическое соединение 2, система разъемов | Открытый конец |
| Электрическое соединение 2, количество соединений/жилы | 10 |
| Электрическое соединение 2, используемые соединения/жилы | 9 |
| Диапазон рабочего напряжения DC | 0 V ... 30 V |
| Номинальное рабочее напряжение постоянного тока | 24 V |
| Номинальный ток при 40° C | 3 A |
| Устойчивость к перенапряжению | 1 кВ |
| Длина кабеля | 1 m ... 99 m |
| Характеристика кабеля | Стандарт |
| Условия испытаний кабель | Условия испытаний по запросу |
| Радиус изгиба, фиксированный кабель | ≥30 мм |
| Радиус изгиба подвижного кабеля | ≥75 мм |
| Диаметр кабеля | 7.15 мм |
| Допуск на диаметр кабеля | ± 0.3 мм |
| Структура кабеля | 10 x 0.34 мм² |
| Номинальное сечение проводника | 0.34 мм² |
| Концы проводов | Тупо отрезано |
| Степень защиты | IP65 |
| Указание по степени защиты | В собранном состоянии |
| Температура окружающей среды | -25 °C ... 70 °C |
| Температура окружающей среды при движущемся кабеле | -5 °C ... 70 °C |
| Температура хранения | -25 °C ... 75 °C |
| Знак CE (см. декларацию соответствия) | В соответствии с директивой ЕС RoHS |
| Маркировка CE (см. декларацию соответствия) | В соответствии с инструкциями RoHS Великобритании |
| Соответствие требованиям LABS (PWIS) | VDMA24364-B2-L |
| Указание по материалам | Соответствующий требованиям RoHS |
| Степень загрязнения | 3 |
| Материал оболочки кабеля | ПВХ |
| Цвет оболочки кабеля | серый |
| Материал корпуса | PA |
| Материальные уплотнения | NBR |
| Материал электрического контакта | Позолоченный медный сплав |
