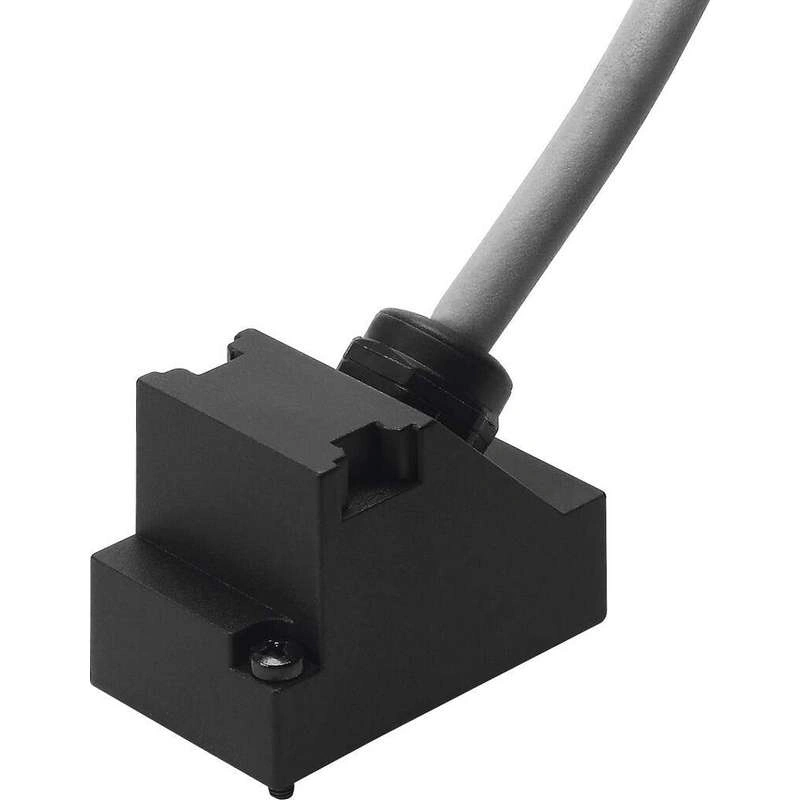

Соединительный кабель KMP4-9P-5-PVC
Артикул 193012
- Вес413 г
Цена по запросу Проверим склады дистрибьюторов и завода, пришлём КП с ценой и сроком. Отгрузка под заказ — до 60 дней
sales@spectrprom.ru Работаем с НДС · до терминала ТК 500 ₽ · гарантия 12 месяцев
Ключевые параметры
На основе стандарта DIN 41652
Обозначение кабеля С аксессуарами
Частота подключения 50
Электрическое подключение 1, функция Сторона полевого устройства
Электрическое подключение 1, исполнение Угловой
Электрическое соединение 1, тип соединения Розетка
Описание производителя
Соединительный кабель
Технические данные 193012
Технические характеристики
| На основе стандарта | DIN 41652 |
| Обозначение кабеля | С аксессуарами |
| Частота подключения | 50 |
| Вес изделия | 413 грамм |
| Электрическое подключение 1, функция | Сторона полевого устройства |
| Электрическое подключение 1, исполнение | Угловой |
| Электрическое соединение 1, тип соединения | Розетка |
| Электрическое соединение 1, кабельный вывод | Под углом |
| Электрическое соединение 1, система разъемов | Sub-D |
| Электрическое соединение 1, количество соединений/жилы | 9 |
| Электрическое соединение 1, используемые соединения/жилы | 9 |
| Электрическое подключение 1, тип монтажа | 2x винт M3 |
| Электрическое соединение 1, схема подключения | 00995638 |
| Электрическое соединение 2, функция | Сторона контроллера |
| Электрическое соединение 2, тип соединения | Кабель |
| Электрическое соединение 2, система разъемов | Открытый конец |
| Электрическое соединение 2, количество соединений/жилы | 10 |
| Электрическое подключение 2, используемые соединения/жилы | 9 |
| Диапазон рабочего напряжения постоянного тока | 0 V ... 30 V |
| Номинальное рабочее напряжение DC | 24 V |
| Номинальный ток при 40° C | 3 A |
| Устойчивость к перенапряжению | 1 кВ |
| Длина кабеля | 5 m |
| Характеристика кабеля | Подходит для энергетических цепей |
| Условия испытаний кабель | Условия испытаний по запросу |
| Радиус изгиба, фиксированный кабель | ≥24 мм |
| Радиус изгиба, подвижный кабель | ≥39 мм |
| Диаметр кабеля | 7.4 мм |
| Допуск на диаметр кабеля | ± 0.4 мм |
| Кабельная конструкция | 10 x 0.25 мм² |
| Номинальное сечение проводника | 0.25 мм² |
| Концы проводов | Тупое отключение |
| Степень защиты | IP65 |
| Указание на степень защиты | В собранном состоянии |
| Температура окружающей среды | -40 °C ... 70 °C |
| Температура окружающей среды с подвижным кабелем | -5 °C ... 70 °C |
| Температура хранения | -25 °C ... 75 °C |
| Маркировка CE (см. декларацию соответствия) | В соответствии с директивой ЕС RoHS |
| Маркировка CE (см. декларацию о соответствии) | В соответствии с инструкциями UK RoHS |
| Соответствие требованиям LABS (PWIS) | VDMA24364-B2-L |
| Примечание по материалам | Соответствие RoHS |
| Степень загрязнения | 3 |
| Материал оболочки кабеля | ПВХ |
| Цвет оболочки кабеля | серый |
| Материал корпуса | PA |
| Цвет корпуса | Черный |
| Материал уплотнений | NBR |
| Материал электрического контакта | Позолоченный медный сплав |
