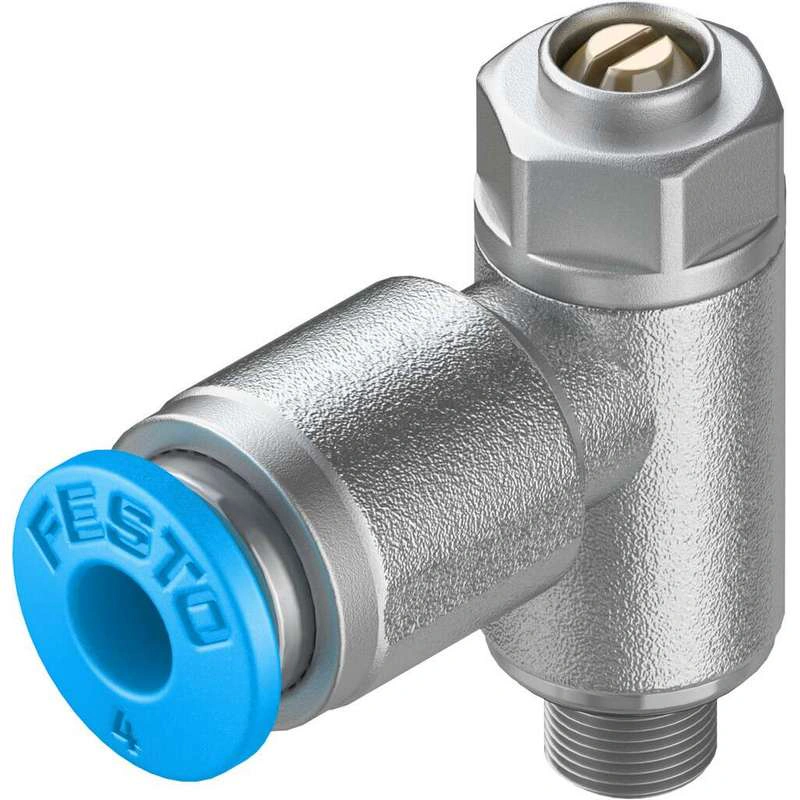

Технические характеристики
| Функция клапана | Функция управления односторонним потоком отработанного воздуха |
| Пневматическое подключение, порт 1 | QS-4 |
| Пневматическое соединение, порт 2 | M5 |
| Регулировочный элемент | Винт со шлицевой головкой |
| Тип монтажа | Ввинчивающийся |
| Стандартный номинальный расход в направлении регулирования расхода | 110 л/мин |
| Стандартный номинальный расход в заблокированном направлении | 65 л/мин … 110 л/мин |
| Температура окружающей среды | -10 °C … 60 °C |
| Морская классификация | См. сертификат |
| Монтажное положение | опция |
| Символ | 00991452 |
| Рабочее давление полный диапазон температур | 0.2 бар … 10 бар |
| Стандартный расход в направлении управления потоком 0.6->0 МПа (6->0 бар, 87->0 фунтов на квадратный дюйм) | 165 л/мин |
| Стандартный расход в обратном направлении 0.6->0 МПа (6->0 бар, 87->0 psi) | 140 л/мин … 160 л/мин |
| Рабочая среда | Сжатый воздух по ISO 8573-1:2010 [7:4:4] |
| Примечание по рабочей и пилотной среде | Возможна работа со смазкой (в этом случае всегда требуется смазка) |
| Соответствие требованиям LABS (PWIS) | VDMA24364-B1/B2-L |
| Температура среды | -10 °C … 60 °C |
| Номинальный крутящий момент | 0.8 Нм |
| Допуск на номинальный момент затяжки | ± 10% |
| Вес продукта | 13 грамм |
| Материал резьбовой пробки | Латунь |
| Примечание по материалам | Соответствует требованиям RoHS |
| Материал уплотнений | NBR |
| Разделительное кольцо | POM |
| Регулировочный винт материала | Латунь |
| Материал шарнирного фитинга | Литой цинк Хромированный |
