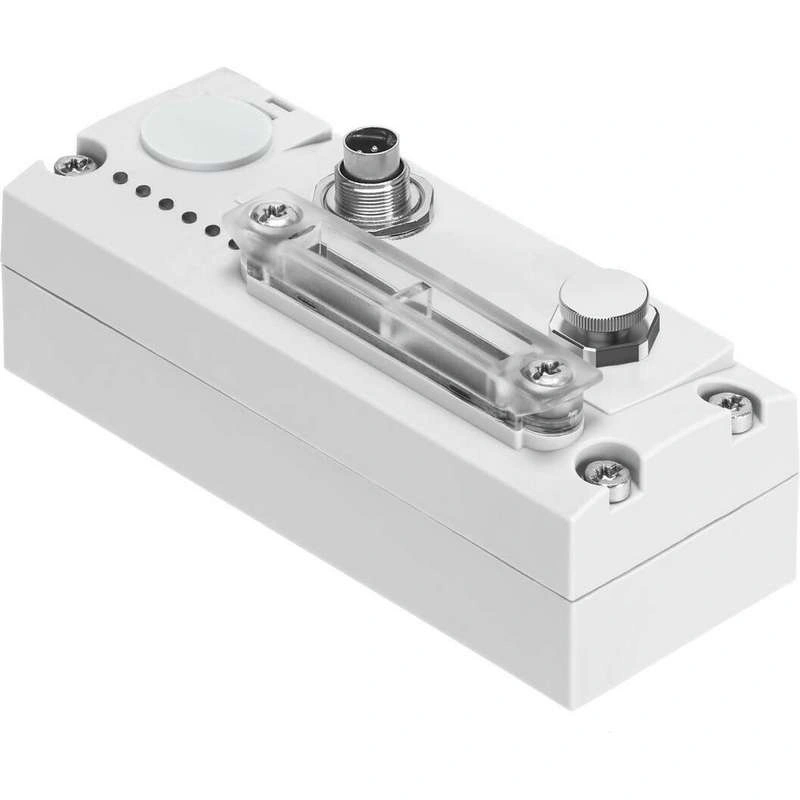

Технические характеристики
| Протокол | CPI-B |
| Размеры (Ш x Д x В) | 40 x 91 x 50 мм |
| Размер решетки | 40 мм |
| Тип монтажа | На электрическом интерфейсе На электрическом основании |
| Вес продукта | 105 грамм |
| Температура окружающей среды | -5 °C … 50 °C |
| Температура хранения | -20 °C … 70 °C |
| Степень защиты | IP65 IP67 |
| Указание по степени защиты | В собранном состоянии Неиспользуемые соединения герметизированы |
| Класс коррозионной стойкости CRC | 2 — Умеренная коррозионная нагрузка |
| Соответствие требованиям LABS (PWIS) | VDMA24364 зона III |
| Знак CE (см. декларацию о соответствии) | В соответствии с Директивой ЕС по электромагнитной совместимости В соответствии с директивой ЕС RoHS |
| Маркировка CE (см. декларацию соответствия) | В соответствии с инструкциями Великобритании по ЭМС В соответствии с инструкциями UK RoHS |
| Маркировка KC | KC-EMV |
| Утверждение | Торговая марка RCM c UL, включено в перечень (OL) |
| Примечание по материалам | Соответствует требованиям RoHS |
| Материал корпуса | PA |
| Светодиодный дисплей, специфический для каждого продукта | PS: Рабочее напряжение для электроники и питания нагрузки X1: Системный статус модуля на I-порту 1 X2: Системное состояние модуля на I-порту 2 |
| Светодиодный дисплей, специфический для шины | RUN: связь в порядке |
| Диагностика | Ошибка связи Диагностика системы Пониженное напряжение |
| Органы управления | DIL-переключатель |
| Интерфейс полевой шины | Система установки CP |
| Полевая шина, протокол | CPI-B |
| Интерфейс полевой шины, функция | Входящее шинное соединение Источник питания |
| Полевая шина, тип подключения | Заглушки |
| Полевая шина, система подключения | M9x0.5 |
| Интерфейс полевой шины, схема подключения | 00992012 |
| Полевая шина, схема подключения | 5 |
| Интерфейс полевой шины, скорость передачи данных | 1000 кбит/с |
| Интерфейс полевой шины 2, функция | Подключение исходящей шины Питание |
| Интерфейсный модуль 2, тип подключения | Розетка |
| Интерфейс полевой шины 2, технология подключения | M9x0.5 |
| Интерфейсный модуль 2, схема подключения | 00995398 |
| Интерфейс полевой шины 2, количество контактов/проводов | 5 |
| Макс. объем адреса, входы | 4 байта |
| Макс. объем адреса, выходы | 4 байта |
| Параметрирование | Диагностическое поведение Безотказная реакция |
| Время внутреннего цикла | 2 мс на 2 байта пользовательских данных |
| Поддержка конфигурации | Нет |
| Диапазон рабочего напряжения DC | 18 V … 30 V |
| Номинальное рабочее напряжение постоянного тока | 24 V |
| Макс. источник питания | 3.4 A |
| Потребляемая мощность Intern номинальное рабочее напряжение | Typ. 50 мА |
| Мостовой переход при сбое питания | 10 мс |
