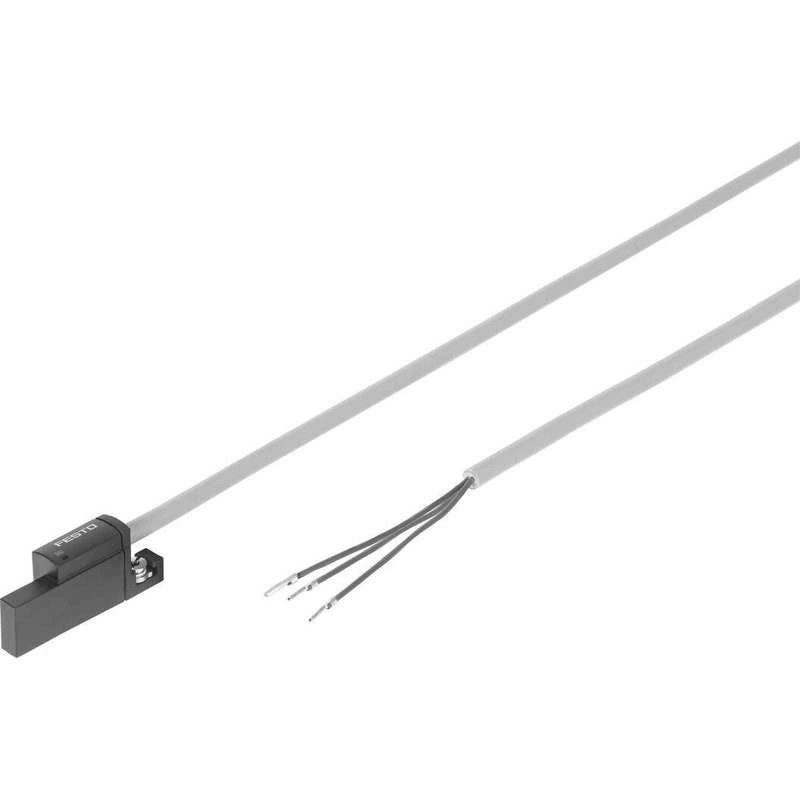

Технические характеристики
| Расчетная | Для Т-образного паза |
| На основе стандарта | EN 60947-5-2 |
| Символ | 00991149 |
| Утверждение | Торговая марка RCM c Внесен в список UL (OL) |
| Маркировка CE (см. декларацию соответствия) | В соответствии с директивой ЕС по электромагнитной совместимости В соответствии с директивой ЕС RoHS |
| Маркировка CE (см. декларацию соответствия) | В соответствии с инструкциями Великобритании по ЭМС В соответствии с инструкциями UK RoHS |
| Знак KC | KC-EMV |
| Специальные характеристики | Устойчивость к ультрафиолетовому излучению Маслостойкий Устойчивость к сварочному полю Устойчивость к сварочным брызгам |
| Указание по материалам | Соответствие RoHS |
| Инструкция по применению | Поддержка / обзор приводов и датчиков «Правильный датчик для привода» |
| Измеряемая величина | Положение |
| Принцип измерения | Магниторезистивный |
| Температура окружающей среды | -25 °C … 85 °C |
| Макс. скорость перемещения | 1 м/с |
| Точность повторения | 0.2 мм |
| Коммутационный выход | NPN |
| Поведение при переключении во время процесса сварки | Выходной сигнал замирает |
| Функция переключающего элемента | Контакт N/O |
| Время включения | ≤15 мс |
| Время выключения | ≤25 мс |
| Макс. частота переключения | 25 Гц |
| Макс. выходной ток | 100 мА |
| Макс. выходной ток при использовании монтажных комплектов | 100 мА |
| Макс. коммутационная способность постоянный ток | 2.8 W |
| Макс. коммутационная способность постоянный ток при использовании монтажных комплектов | 2.8 W |
| Падение напряжения | <1.5 V |
| Индуктивная защитная цепь | Адаптирован к катушкам MZ, MY, ME |
| Мин. ток нагрузки | 0 мА |
| Ток в выключенном состоянии | <0.14 мА |
| Номинальный ток короткого замыкания | да |
| Защита от перегрузки | Доступно |
| Номинальное рабочее напряжение постоянного тока | 24 V |
| Диапазон рабочего напряжения постоянного тока | 10 V … 30 V |
| Остаточные пульсации | 10 % |
| Защита от обратной полярности | Для всех электрических соединений |
| Электрическое соединение 1, тип соединения | Кабель |
| Электрическое соединение 1, система разъемов | Открытый конец |
| Электрическое подключение 1, количество соединений/жилы | 3 |
| Ориентация соединительного патрубка | Встраиваемый |
| Условия испытаний кабель | Прочность на изгиб: в соответствии со стандартом Festo Условия испытаний по запросу |
| Длина кабеля | 5 m |
| Характеристика кабеля | Устойчивость к сварочным брызгам |
| Цвет оболочки кабеля | серый |
| Материал оболочки кабеля | ПВХ, облученный |
| Материал изоляционной оболочки | ПВХ |
| Концы проводов | Гильза для наконечника провода |
| Тип крепления | Винтовое крепление Вставляется в гнездо сверху |
| Макс. момент затяжки | 0.6 Нм |
| Монтажное положение | опция |
| Вес продукта | 119.4 грамм |
| Цвет корпуса | Черный |
| Материал корпуса | Эпоксидная смола PA-армированный Высоколегированная нержавеющая сталь |
| Индикация состояния переключения | Желтый светодиод |
| Индикация функционального резерва | Оранжевый светодиод |
| Температура окружающей среды при движущемся кабеле | -5 °C … 80 °C |
| Степень защиты | IP65 IP68 |
| Устойчивость к магнитным полям | Нечувствителен к переменным магнитным полям (50…60 Гц) < 200 мТ Нечувствительность к магнитным полям MFDC (1000 Гц) < 200 мТ Конструкция нечувствительна к постоянным магнитным полям < Бон |
| Соответствие требованиям LABS (PWIS) | VDMA24364-B2-L |
