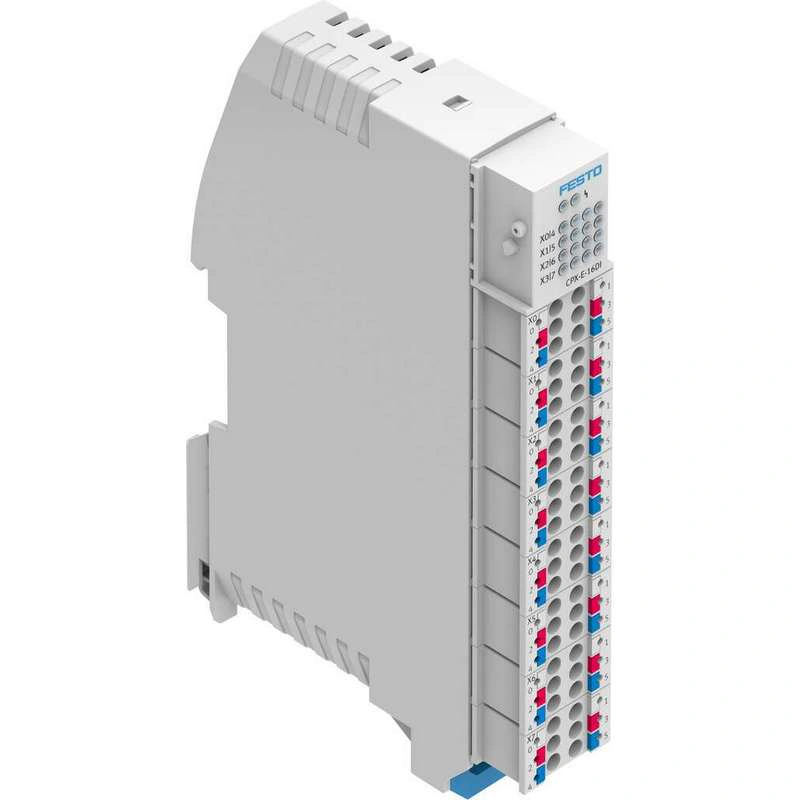

Технические характеристики
| Размеры (Ш х Д х В) | 18.9 x 76.6 x 124.3 мм |
| Размер решетки | 18.9 мм |
| Тип монтажа | С Н-образной шиной |
| Вес изделия | 102 грамм |
| Монтажная позиция | Вертикальный Горизонтальный |
| Температура окружающей среды | -5 °C … 50 °C |
| Указание на температуру окружающей среды | -5 — 60°C для вертикальной установки |
| Температура хранения | -20 °C … 70 °C |
| Относительная влажность воздуха | 95 % Без конденсации |
| Степень защиты | IP20 |
| Класс коррозионной стойкости CRC | 0 — Нет коррозионного напряжения |
| Виброустойчивость | Испытание транспортного применения с уровнем серьезности 1 в соответствии с FN 942017-4 и EN 60068-2-6 |
| Устойчивость к ударам | Испытание на ударную нагрузку с уровнем тяжести 1 в соответствии с FN 942017-5 и EN 60068-2-27 |
| Макс. длина кабеля | 30 м входы |
| Соответствие требованиям LABS (PWIS) | VDMA24364 зона III |
| Маркировка CE (см. декларацию соответствия) | В соответствии с Директивой ЕС по электромагнитной совместимости В соответствии с Директивой ЕС RoHS |
| Маркировка CE (см. декларацию соответствия) | В соответствии с инструкциями Великобритании по ЭМС В соответствии с инструкциями UK RoHS |
| Маркировка KC | KC-EMV |
| Одобрение | Торговая марка RCM c UL us listed (OL) |
| Орган, выдавший сертификат | UL E239998 |
| Указание по материалам | Соответствует требованиям RoHS |
| Материал корпуса | PA |
| Винты для материала | Оцинкованная сталь |
| Диагностика с помощью светодиода | Ошибки на модуль Состояние на канал |
| Диагностика по шине | Короткое замыкание/перегрузка в питании датчика |
| Макс. объем адреса, входы | 2 байта |
| Параметры модуля | Диагностика короткого замыкания при питании датчика Время дребезга на входе Время продления сигнала Поведение после короткого замыкания/перегрузки |
| Параметры канала | Удлинение сигнала |
| Номинальное рабочее напряжение постоянного тока, электроника/датчики | 24 V |
| Допустимые колебания напряжения для электроники/датчиков | ± 25% |
| Внутреннее потребление тока при номинальном рабочем напряжении для электроники/датчиков | Обычно 15 мА |
| Защита от обратной полярности | Питание датчика 24 В против питания датчика 0 В |
| Вход электрического подключения, функция | Цифровой вход |
| Вход электрического подключения, тип подключения | 8x клеммная колодка |
| Электрическое подключение входа, система разъемов | Подпружиненная клемма |
| Вход электрических соединений, количество соединений/ядер | 6 |
| Электрический вход подключения, схема подключения | 00995843 |
| Электрическое соединение для входа, сечение проводника | 0.2 мм² … 1.5 мм² |
| Электрическое соединение для входа, указание на сечение проводников | 0.2 — 2.5 мм² для гибких проводов без наконечников |
| Количество входов | 16 |
| Характеристика для входов | По IEC 61131-2, тип 3 |
| Уровень переключения | Сигнал 0: <= 5 V Сигнал 1: >= 11 V |
| Логика переключения для входов | PNP (положительное переключение) Двухпроводные датчики по IEC 61131-2 3-проводные датчики по IEC 61131-2 |
| Время дребезга на входе | 0.1 мс 3 мс 10 мс 20 мс |
| Макс. остаточный ток входов на модуль | 1.8 A |
| Изолирующий канал — канал | нет |
| Канал изоляции — внутренняя шина | нет |
| Защита предохранителями (короткое замыкание) | Внутренний электронный предохранитель на модуль |
