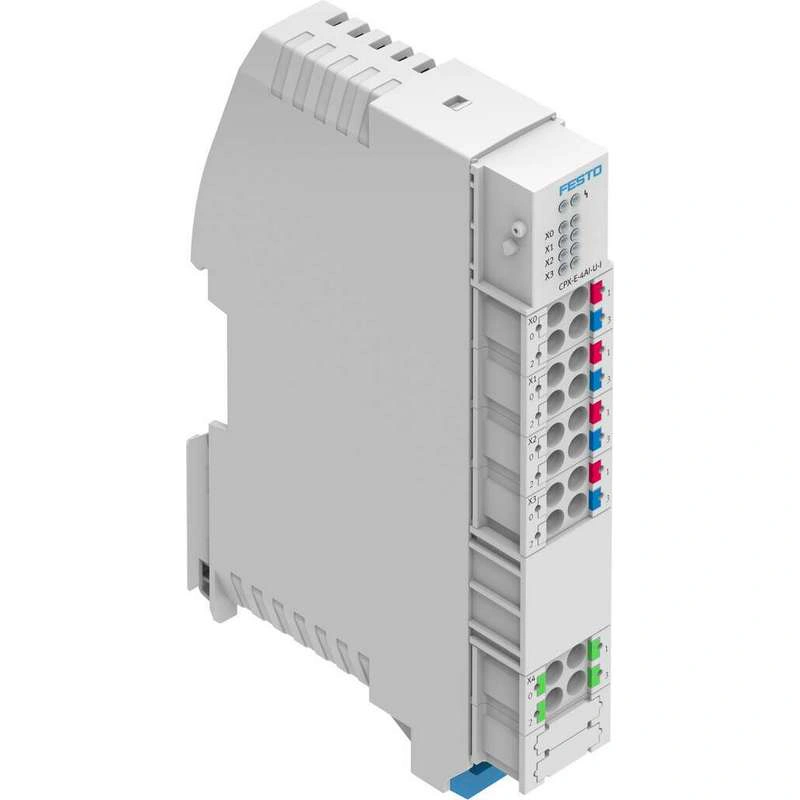

Технические характеристики
| Размеры (Ш x Д x В) | 18.9 x 76.6 x 124.3 мм |
| Размер решетки | 18.9 мм |
| Тип монтажа | С Н-образной шиной |
| Вес изделия | 96 грамм |
| Монтажное положение | Вертикальный Горизонтальный |
| Температура окружающей среды | -5 °C … 50 °C |
| Указание по температуре окружающей среды | -5 — 60°C для вертикальной установки |
| Температура хранения | -20 °C … 70 °C |
| Относительная влажность воздуха | 95 % Без конденсации |
| Степень защиты | IP20 |
| Класс коррозионной стойкости CRC | 0 — Без коррозии |
| Устойчивость к вибрации | Испытание на применение при транспортировке с уровнем опасности 1 согласно FN 942017-4 и EN 60068-2-6 |
| Ударопрочность | Испытание на ударную нагрузку с уровнем тяжести 1 согласно FN 942017-5 и EN 60068-2-27 |
| Макс. длина кабеля | Входы 30 м Экранированный |
| Соответствие требованиям LABS (PWIS) | VDMA24364 зона III |
| Знак CE (см. декларацию соответствия) | Соответствует директиве ЕС по электромагнитной совместимости В соответствии с директивой ЕС RoHS |
| Маркировка CE (см. декларацию соответствия) | В соответствии с инструкциями Великобритании по ЭМС В соответствии с инструкциями RoHS Великобритании |
| Знак KC | KC-EMV |
| Утверждение | Торговая марка RCM c Внесено в список UL (OL) |
| Орган, выдавший сертификат | UL E239998 |
| Указание по материалам | Соответствие RoHS |
| Материал корпуса | PA |
| Материал винты | Оцинкованная сталь |
| Диагностика с помощью светодиода | Погрешности на канал Ошибки на модуль |
| Диагностика по шине | Обрыв провода Короткое замыкание/перегрузка в питании датчика Погрешности параметров Ошибка параметрирования Перегрузка на аналоговых входах Верхнее предельное значение нарушено Перелив/недолив Нижнее предельное значение не соблюдено |
| Макс. объем адреса, входы | 8 байт |
| Параметры модуля | Формат данных, аналоговые входы Диагностика короткого замыкания при питании датчика Диагностика ошибок параметрирования Диагностика перегрузки на аналоговых входах Гистерезис контроля пределов Отключить питание датчика Поведение после перегрузки на аналоговых входах Поведение после короткого замыкания/перегрузки |
| Параметры канала | Диагностика обрыва провода Диагностика ошибок параметров Диагностика переполнения/недополнения Диагностика верхнего предела Диагностика нижнего предела Коэффициент сглаживания Диапазон сигнала на канал Нижние/верхние пределы |
| Время внутреннего цикла | <= 500 мкс |
| Номинальное рабочее напряжение постоянного тока, электроника/датчики | 24 V |
| Допустимые колебания напряжения для электроники/датчиков | ± 25% |
| Собственный ток потребления при номинальном рабочем напряжении для электроники/датчиков | Обычно 70 мА |
| Перекрытие сбоя питания | 10 мс |
| Защита от обратной полярности | Питание датчика 24 В против питания датчика 0 В |
| Вход электрического соединения, функция | Аналоговый вход |
| Вход электрического соединения, тип соединения | 4x клеммная колодка |
| Вход электрического соединения, система разъемов | Подпружиненная клемма |
| Вход электрических соединений, количество соединений/ядер | 4 |
| Вход электрического подключения, схема подключения | 00995841 |
| Электрическое соединение для входа, сечение проводников | 0.2 мм² … 1.5 мм² |
| Электрическое соединение для входа, указание на сечение проводников | 0.2 — 2.5 мм² для гибких проводников без наконечников для проводов |
| Электрическое соединение для входа 2, функция | Функциональное заземление |
| Электрическое подключение для входа 2, тип подключения | Клеммная колодка |
| Электрическое подключение входа 2, технология подключения | Пружинная клемма |
| Электрическое соединение для входа 2, количество контактов/проводов | 4 |
| Электрическое подключение для входа 2, схема подключения | 00995842 |
| Электрическое соединение для входа 2, сечение проводников | 0.2 мм² … 1.5 мм² |
| Электрическое соединение для входа 2, указание на сечение проводников | 0.2 — 2.5 мм² для гибких проводов без наконечников |
| Количество входов | 4 |
| Макс. остаточный ток входов на модуль | 1.4 A |
| Поведение после окончания перегрузки выходов | Без автомата. рет. (по умолчанию) Параметрируемый (модуль за модулем) |
| Измеряемая величина | Напряжение Ток |
| Формат данных | 15 бит + префикс Линейное масштабирование |
| аналоговый вход | -10 — 10 V -20 — 20 мА -5 — 5 V 0 — 10 V 0 — 20 мА 1 — 5 V 4 — 20 мА |
| Точность повторения | ±0.1% при 25°C |
| Предел основной погрешности при 25 °C | ±0.2% |
| Предел рабочей погрешности в зависимости от диапазона температуры окружающей среды | ±0.3% |
| Канал изоляции — канал | нет |
| Канал изоляции — внутренняя шина | да |
| Защита предохранителем (короткое замыкание) | Внутренний электронный предохранитель на модуль |
