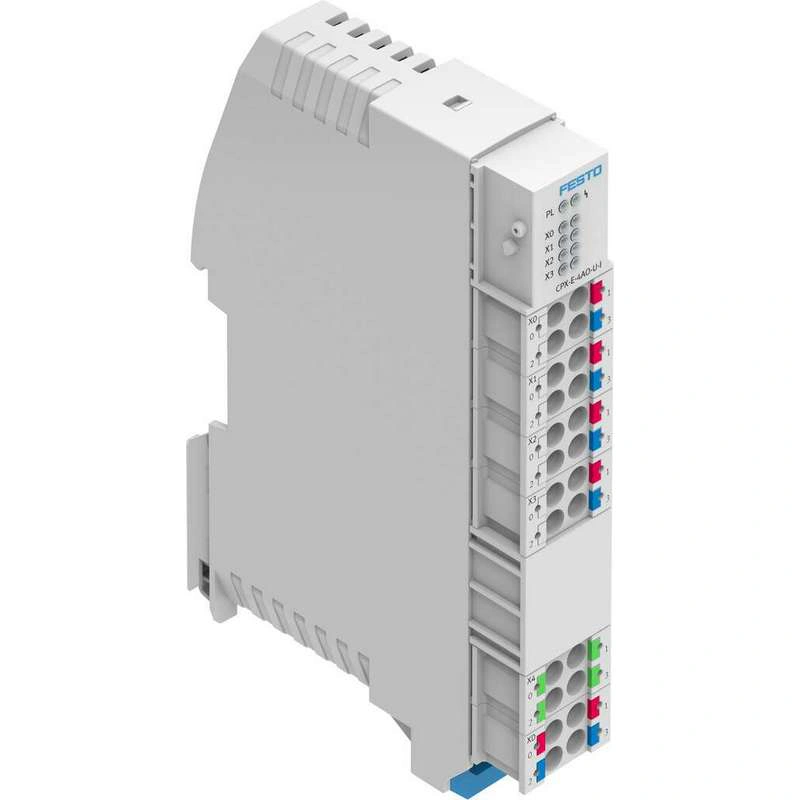

Технические характеристики
| Размеры (Ш x Д x В) | 18.9 x 76.6 x 124.3 мм |
| Размер решетки | 18.9 мм |
| Тип крепления | С H-образной шиной |
| Вес изделия | 96 грамм |
| Монтажное положение | Вертикальная Горизонтальный |
| Температура окружающей среды | -5 °C … 50 °C |
| Указание по температуре окружающей среды | -5 — 60°C для вертикальной установки |
| Температура хранения | -20 °C … 70 °C |
| Относительная влажность воздуха | 95 % Без конденсации |
| Степень защиты | IP20 |
| Класс коррозионной стойкости CRC | 0 — Отсутствие коррозионной нагрузки |
| Виброустойчивость | Испытание транспортного приложения с уровнем серьезности 1 согласно FN 942017-4 и EN 60068-2-6 |
| Ударопрочность | Испытание на ударную нагрузку с уровнем тяжести 1 согласно FN 942017-5 и EN 60068-2-27 |
| Защита от прямого и косвенного контакта | PELV |
| Макс. длина кабеля | Выходы 30 м Экранированный |
| Соответствие требованиям LABS (PWIS) | VDMA24364 зона III |
| Знак CE (см. декларацию соответствия) | В соответствии с Директивой ЕС по ЭМС В соответствии с директивой ЕС RoHS |
| Маркировка CE (см. декларацию о соответствии) | В соответствии с инструкциями Великобритании по ЭМС В соответствии с инструкциями UK RoHS |
| знак КС | KC-EMV |
| Одобрение | Торговая марка RCM c UL, внесен в список (OL) |
| Орган по выдаче сертификатов | UL E239998 |
| Примечание по материалам | Соответствует требованиям RoHS |
| Материал корпуса | PA |
| Материал винтов | Оцинкованная сталь |
| Диагностика с помощью светодиода | Ошибки на канал Ошибки на модуль |
| Диагностика по шине | Короткое замыкание/перегрузка в питании электропривода Короткое замыкание/перегрузка на аналоговом выходе Ошибка параметрирования Превышение номинального диапазона Номинальный диапазон не достигнут Пониженное напряжение в сети питания нагрузки Общие ошибки |
| Макс. объем адреса, выходы | 8 байт |
| Количество выходов | 4 |
| Параметры модуля | Деактивация питания привода Формат данных для аналоговых выходов Диагностика короткого замыкания для питания электропривода Диагностика ошибок параметрирования Диагностика пониженного напряжения в питании нагрузки Поведение после короткого замыкания/перегрузки в питании привода Поведение после короткого замыкания/перегрузки на аналоговом выходе |
| Параметры канала | Силовой канал x Включить диагностику обрыва/затухания провода Включение для диагностики ошибок параметрирования Включить диагностику перегрузки/короткого замыкания Диапазон сигналов на канал |
| Источник питания, тип подключения | Клеммная колодка |
| источник питания, система подключения | Подпружиненная клемма |
| Питание, схема подключения | 00995847 |
| Питание, количество контактов/проводов | 4 |
| Номинальное рабочее напряжение постоянного тока нагрузки | 24 V |
| Допустимые колебания напряжения нагрузки | ± 25 % |
| Номинальное рабочее напряжение постоянного тока, электроника/датчики | 24 V |
| Допустимые колебания напряжения для электроники/датчиков | ± 25% |
| Питание, диаметр проводника | 0.2 мм² … 1.5 мм² |
| Источник питания, указание на диаметр проводника | 0.2 — 2.5 мм² для гибких проводов без гильз на конце провода |
| Собственный ток потребления при номинальном рабочем напряжении для электроники/датчиков | Обычно 60 мА |
| Собственный ток потребления при номинальном рабочем напряжении нагрузки | Обычно 15 мА |
| Мостовое соединение при отключении питания | 10 мс |
| Защита от обратной полярности | Питание привода 24 В против питания датчика 0 В Нагрузка 24 В против нагрузки 0 В Питание датчика 24 В против питания датчика 0 В |
| Поведение после окончания перегрузки питания датчика | Автоматический возврат (по умолчанию) Параметрируемый (по модулям) |
| Электрический соединительный выход, функция | Аналоговый выход |
| Электрическое подключение выхода, тип подключения | 4x клеммная колодка |
| Электрический выход подключения, система разъемов | Подпружиненная клемма |
| Электрическое соединение выхода, количество соединений/жилы | 4 |
| Выход электрического соединения, схема подключения | 00995841 |
| Электрическое соединение для выхода, сечение проводников | 0.2 мм² … 1.5 мм² |
| Электрическое соединение для выхода, указание на сечение проводников | 0.2 — 2.5 мм² для гибких проводов без наконечников |
| Электрическое соединение для выхода 2, функция | Функциональное заземление |
| Электрическое соединение для выхода 2, тип соединения | Клеммная колодка |
| Электрическое соединение для выхода 2, технология подключения | Пружинная клемма |
| Электрическое подключение выход 2, количество контактов/проводов | 4 |
| Электрическое подключение выход 2, схема подключения | 00995842 |
| Электрический соединительный выход 2, сечение проводника | 0.2 мм² … 1.5 мм² |
| Электрическое подключение выход 2, указание на сечение проводника | 0.2 — 2.5 мм² для гибких проводов без наконечников |
| Макс. выходы по остаточному току на модуль | 2 A |
| Измеряемая величина | Напряжение Ток |
| Формат данных | 15 бит + префикс Линейное масштабирование |
| аналоговый вход | -10 — 10 V -20 — 20 мА -5 — 5 V 0 — 10 V 0 — 20 мА 4 — 20 мА |
| Точность повторения | ±0.05% при 25°C |
| Предел основной погрешности при 25 °C | ±0.1% |
| Предел погрешности работы в зависимости от диапазона температуры окружающей среды | ±0.3% |
| Изоляция канал — канал | нет |
| Канал изоляции — внутренняя шина | да |
| Защита предохранителями (короткое замыкание) | Внутренний электронный предохранитель на модуль |
