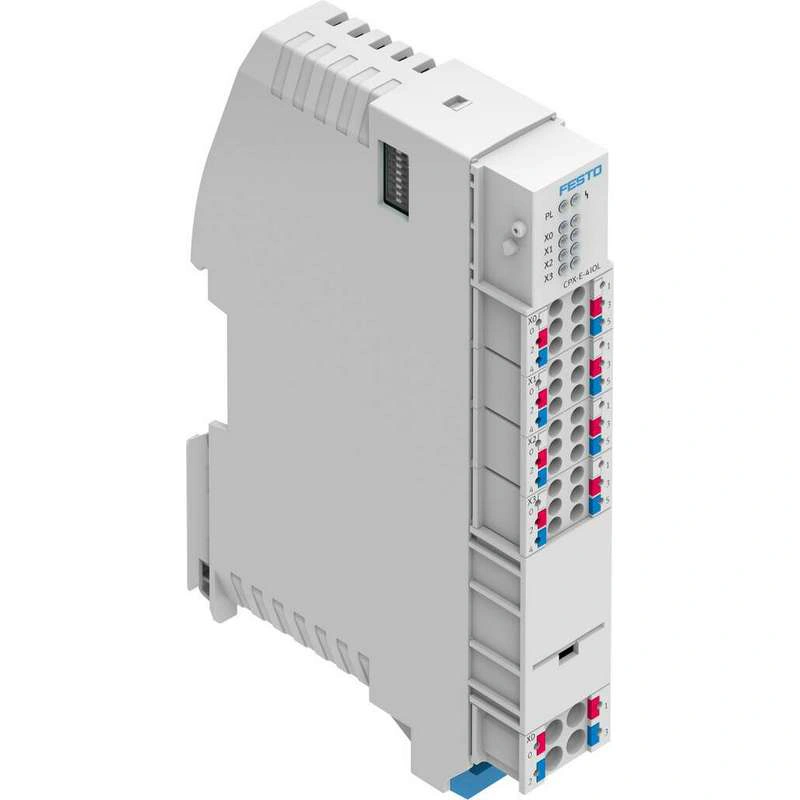

Технические характеристики
| Протокол | IO-Link® |
| Размеры (Ш x Д x В) | 18.9 x 76.6 x 124.3 мм |
| Размер сетки | 18.9 мм |
| Тип монтажа | С H-образной шиной |
| Вес изделия | 96 грамм |
| Монтажное положение | Вертикальный Горизонтальная |
| Температура окружающей среды | -5 °C … 50 °C |
| Указание по температуре окружающей среды | -5 — 60°C для вертикальной установки |
| Температура хранения | -20 °C … 70 °C |
| Относительная влажность воздуха | 95 % Без конденсации |
| Степень защиты | IP20 |
| Класс коррозионной стойкости CRC | 0 — отсутствие коррозионного напряжения |
| Виброустойчивость | Испытание на применение при транспортировке с уровнем серьезности 1 согласно FN 942017-4 и EN 60068-2-6 |
| Ударопрочность | Испытание на ударную нагрузку с уровнем тяжести 1 согласно FN 942017-5 и EN 60068-2-27 |
| Защита от прямого и косвенного контакта | PELV |
| Соответствие требованиям LABS (PWIS) | VDMA24364 зона III |
| Маркировка CE (см. декларацию соответствия) | В соответствии с Директивой ЕС по электромагнитной совместимости В соответствии с директивой ЕС RoHS |
| Маркировка CE (см. декларацию соответствия) | В соответствии с инструкциями Великобритании по ЭМС В соответствии с инструкциями UK RoHS |
| Знак KC | KC-EMV |
| Одобрение | Торговая марка RCM c UL, включено в перечень (OL) |
| Орган, выдавший сертификат | UL E239998 |
| Указание по материалам | Соответствие RoHS |
| Материал корпуса | PA |
| Материал винтов | Оцинкованная сталь |
| Диагностика с помощью светодиода | Ошибки на модуль Статус на канал |
| Диагностика по шине | Отсутствие/отказ устройства Разрыв провода Ошибка модуля Короткое замыкание Погрешности параметров Перелив/недолив Пониженное напряжение Общие ошибки |
| Макс. объем адреса, выходы | 1 байт |
| Количество выходов | 8 |
| Параметры модуля | Диагностика короткого замыкания при питании привода Отключить питание датчика Поведение после короткого замыкания/перегрузки |
| Параметры канала | Отключить питание привода Код ошибки устройства Силовой канал x Режим канала Состояние канала Время цикла |
| Источник питания, тип подключения | Клеммная колодка |
| источник питания, система подключения | Подпружиненная клемма |
| Источник питания, схема подключения | 00995847 |
| Источник питания, количество контактов/проводов | 4 |
| Номинальное рабочее напряжение постоянного тока нагрузки | 24 V |
| Допустимое колебание напряжения нагрузки | ± 25 % |
| Номинальное рабочее напряжение постоянного тока, электроника/датчики | 24 V |
| Допустимые колебания напряжения для электроники/датчиков | ± 25% |
| Источник питания, диаметр проводника | 0.2 мм² … 1.5 мм² |
| Источник питания, указание на диаметр проводника | 0.2 — 2.5 мм² для гибких проводников без гильз на концах проводов |
| Собственный ток потребления при номинальном рабочем напряжении для электроники/датчиков | Обычно 50 мА |
| Собственный ток потребления при номинальном рабочем напряжении нагрузки | Обычно 15 мА |
| Защита от обратной полярности | Нагрузка 24 В против нагрузки 0 В Питание датчика 24 В от питания датчика 0 В |
| Характеристика для выходов | В соответствии с IEC 61131-2, тип 0.5 |
| Логика переключения выходов | PNP (положительное переключение) |
| Поведение после окончания перегрузки выходов | Без автоматического возврата |
| Защита от обратного напряжения, нагрузка | Нет |
| Защита от обратного напряжения, логика | Нет |
| Макс. выходы остаточного тока на модуль | 4 A |
| Канал изоляции — канал | нет |
| Канал изоляции — внутренняя шина | нет |
| Защита предохранителями (короткое замыкание) | Внутренний электронный предохранитель на канал Внутренний электронный предохранитель на модуль |
| Электрическое подключение для IO-Link, тип подключения | 4x клеммная колодка |
| Электрическое подключение для IO-Link, технология подключения | Подпружиненная клемма |
| Электрическое подключение для IO-Link, количество контактов/проводов | 6 |
| Электрическое подключение для IO-Link, схема подключения | 00995843 |
| Электрическое подключение для IO-Link, сечение проводников | 0.2 мм² … 1.5 мм² |
| Электрическое подключение для IO-Link, обратите внимание на сечение проводников | 0.2 — 2.5 мм² для гибких проводов без наконечников |
| IO-Link, связь | C/Q зеленый светодиод |
| IO-Link, количество портов | 4 |
| IO-Link, класс порта | B |
| IO-Link, версия протокола | Ведущий V 1.1 |
| IO-Link, режим связи | Конфигурируется с помощью программного обеспечения SIO, COM1 (4.8 кБд), COM2 (38.4 kBd), COM3 (230.4 kBd) |
| IO-Link, длина данных процесса OUT | Может быть параметризован, 8-32 байта |
| IO-Link, длина данных процесса IN | Возможность параметризации, 8-32 байта |
| IO-Link, мин. время цикла | Зависит от минимального поддерживаемого времени цикла подключенного устройства IO-Link® |
