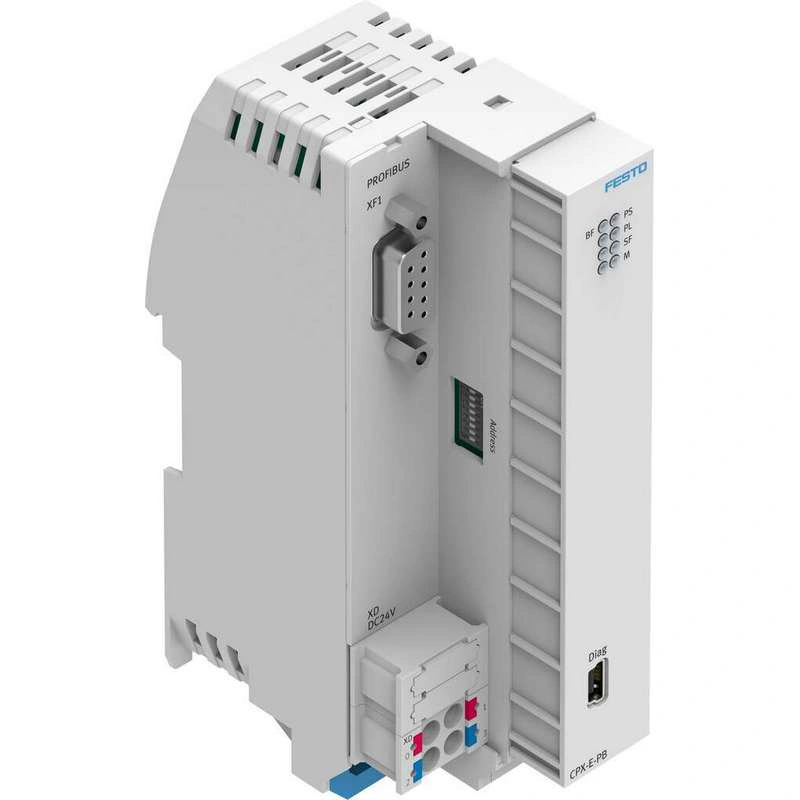

Технические характеристики
| Размеры (Ш х Д х В) | 42.2 x 125.8 x 76.5 мм |
| Размер решетки | 18.9 мм |
| Тип крепления | С Н-образной рейкой |
| Макс. количество модулей | 10 |
| Вес изделия | 145 грамм |
| Монтажная позиция | Вертикальный Горизонтальный |
| Температура окружающей среды | -5 °C … 50 °C |
| Указание по температуре окружающей среды | -5 — 60°C для вертикальной установки |
| Температура хранения | -20 °C … 70 °C |
| Относительная влажность воздуха | 95 % Без конденсации |
| Степень защиты | IP20 |
| Класс коррозионной стойкости CRC | 0 — Нет коррозионного напряжения |
| Устойчивость к вибрации | Испытание транспортного приложения с уровнем серьезности 1 в соответствии с FN 942017-4 и EN 60068-2-6 |
| Ударопрочность | Испытание на ударопрочность с уровнем тяжести 1 согласно FN 942017-5 и EN 60068-2-27 |
| Защита от прямого и косвенного контакта | PELV |
| LABS (PWIS) | VDMA24364 зона III |
| Маркировка CE (см. декларацию о соответствии) | В соответствии с директивой ЕС по электромагнитной совместимости В соответствии с директивой ЕС RoHS |
| Маркировка CE (см. декларацию соответствия) | В соответствии с инструкциями Великобритании по ЭМС В соответствии с инструкциями UK RoHS |
| Маркировка KC | KC-EMV |
| Одобрение | Торговая марка RCM c UL, включено в перечень (OL) |
| Центр выдачи сертификатов | UL E239998 |
| Указание по материалам | Соответствие RoHS |
| Материальный корпус | PA |
| Винты для материалов | Оцинкованная сталь |
| Диагностика с помощью светодиодного индикатора | Неисправность шины Принудительный режим Электропитание, электроника/датчики Источник питания нагрузки Системная неисправность |
| Диагностика по шине | Обрыв провода Короткое замыкание Ошибка параметрирования Буфер переполнения Нарушено верхнее предельное значение Ошибка передачи Нижнее предельное значение не соблюдается Пониженное напряжение Состояние сторожевого таймера/ввода/вывода Запрашиваемая функция не поддерживается Не готов к обмену данными |
| Органы управления оператора | DIL-переключатель |
| Интерфейс промышленной шины | PROFIBUS |
| Полевая шина, протокол | PROFIBUS DP |
| Интерфейс полевой шины, функция | Входящие/исходящие шинные соединения |
| Полевая шина, тип подключения | Розетка |
| Полевая шина, система подключения | Sub-D |
| Интерфейс полевой шины, схема подключения | 00995638 |
| Полевая шина, схема подключения | 9 |
| Интерфейс полевой шины, электрическая изоляция | да |
| Интерфейс полевой шины, скорость передачи данных | 1.5 Мбит/с 12 Мбит/с 187.5 кбит/с 19.2 кбит/с 3 Мбит/с 500 кбит/с 6 Мбит/с 9.6 кбит/с 93.75 кбит/с |
| Сервисный интерфейс, функция | Диагностика и параметризация |
| Сервисный интерфейс, тип подключения | Гнездо |
| Сервисный интерфейс, технология подключения | USB 2.0 тип B мини |
| Сервисный интерфейс, количество контактов/проводов | 5 |
| Сервисный интерфейс, схема подключения | 00995868 |
| Макс. объем адреса, входы | 64 байта |
| Интерфейс полевой шины, макс. адресный объем для входов | 64 байта |
| Примечание по входам | 62 байта с диагностическим интерфейсом ввода/вывода 63 байта с битами состояния 64 байта без диагностики |
| Макс. объем адреса, выходы | 64 байта |
| Интерфейс полевой шины, макс. объем адреса для выходов | 64 Байт |
| Указание по выходам | 62 байта с диагностическим интерфейсом ввода/вывода 64 байта с битами состояния 64 байта без диагностики |
| Параметры системы | Диагностическая память Безотказная реакция Принудительный режим Запуск системы |
| Параметры модуля | Диагностика пониженного напряжения Представление значения процесса для аналоговых модулей |
| Поддержка конфигурации | GSD-файл |
| Источник питания, функция | Электроника и датчики |
| Источник питания, тип подключения | Клеммная колодка |
| источник питания, система подключения | Пружинная клемма |
| Питание, схема подключения | 00995847 |
| Источник питания, количество контактов/проводов | 4 |
| Номинальное рабочее напряжение постоянного тока, электроника/датчики | 24 V |
| Допустимые колебания напряжения для электроники/датчиков | ± 25% |
| Источник питания, диаметр проводников | 0.2 мм² … 1.5 мм² |
| Электропитание, указание на диаметр проводника | 0.2 — 2.5 мм² для гибких проводников без концевых муфт |
| Макс. источник питания | 8 A |
| Потребляемый ток при номинальном рабочем напряжении для электроники/датчиков | Обычно 75 мА |
| Мостовое соединение при сбое питания | 20 мс |
| Защита от обратной полярности | Питание датчика 24 В против питания датчика 0 В |
