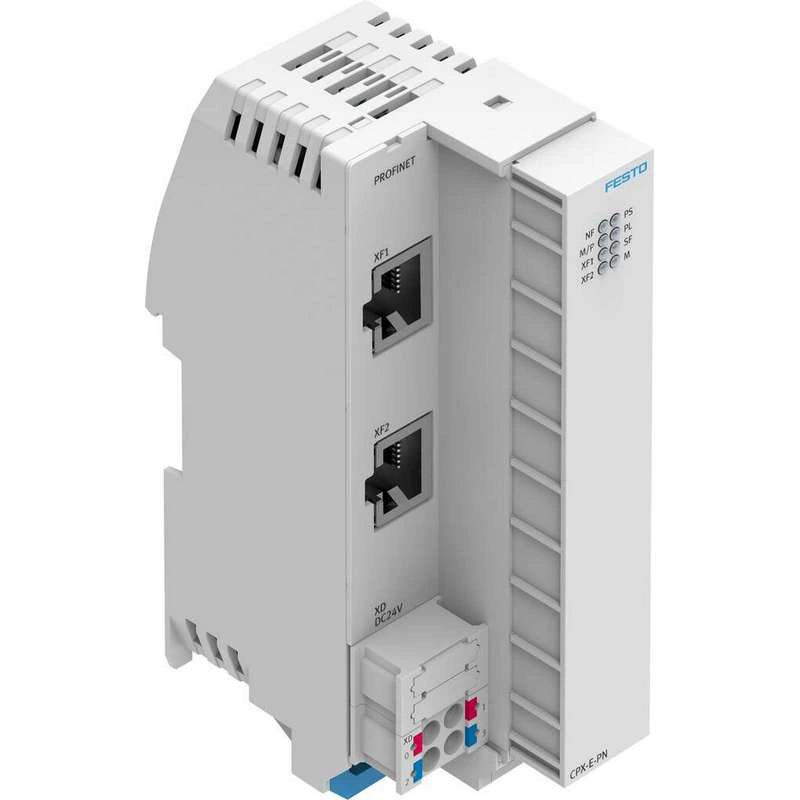

Технические характеристики
| Размеры (Ш x Д x В) | 42.2 x 125.8 x 76.5 мм |
| Размер решетки | 18.9 мм |
| Тип монтажа | С H-образной направляющей |
| Макс. количество модулей | 10 |
| Вес изделия | 145 грамм |
| Температура окружающей среды | -5 °C … 50 °C |
| Указание на температуру окружающей среды | -5 — 60°C для вертикальной установки |
| Температура хранения | -20 °C … 70 °C |
| Относительная влажность воздуха | 95 % Без конденсации |
| Степень защиты | IP20 |
| Класс коррозионной стойкости CRC | 0 — Отсутствие коррозионного напряжения |
| Устойчивость к вибрации | Испытание на транспортное применение с уровнем опасности 1 согласно FN 942017-4 и EN 60068-2-6 |
| Устойчивость к ударам | Испытание на удар с уровнем тяжести 1 в соответствии с FN 942017-5 и EN 60068-2-27 |
| Защита от прямого и косвенного контакта | PELV |
| Соответствие требованиям LABS (PWIS) | VDMA24364 зона III |
| Знак CE (см. декларацию соответствия) | В соответствии с Директивой ЕС по электромагнитной совместимости |
| Знак KC | KC-EMV |
| Утверждение | Торговая марка RCM c Внесено в список UL (OL) |
| Центр выдачи сертификатов | UL E239998 |
| Примечание по материалам | Соответствует RoHS |
| Материал корпуса | PA |
| Диагностика с помощью светодиода | Принудительный режим Неисправность сети Состояние сети, порт 1 Состояние сети, порт 2 Питание, электроника/датчики Источник питания нагрузки Ошибка системы Требуется обслуживание |
| Диагностика по шине | Обрыв провода Короткое замыкание PROFIsafe адреса разные Ошибка параметризации Нарушено верхнее предельное значение Перегрев Нижнее предельное значение не соблюдается Напряжение понижения |
| Интерфейс полевой шины | Ethernet |
| Полевая шина, протокол | PROFINET IRT PROFINET RT |
| Интерфейс полевой шины, функция | Входящее/исходящее соединение шины |
| Полевая шина, тип соединения | 2x розетки |
| Полевая шина, система подключения | RJ45 |
| Интерфейс полевой шины, схема подключения | 00995789 |
| Полевая шина, схема подключения | 8 |
| Интерфейс полевой шины, электрическая изоляция | да |
| Интерфейс полевой шины, скорость передачи данных | 100 Мбит/с |
| Макс. объем адреса, входы | 64 Байт |
| Интерфейс промышленной шины, макс. объем адреса для входов | 64 Байт |
| Примечание по входам | 62 байта с диагностическим интерфейсом ввода/вывода 62 байта с битами состояния 64 байта без диагностики |
| Макс. адресный объем, выходы | 64 байта |
| Интерфейс полевой шины, макс. объем адресов для выходов | 64 Байт |
| Примечание по выходам | 62 байта с диагностическим интерфейсом ввода/вывода 64 байта с битами состояния 64 байта без диагностики |
| Параметры системы | Диагностическая память Безотказная реакция Принудительный режим Запуск системы |
| Параметры модуля | Объединение сигналов тревоги по каналам Диагностика пониженного напряжения Сигналы тревоги по каналам при пониженном напряжении Представление значения процесса для аналоговых модулей |
| Поддержка конфигурации | Файл GSDML |
| Дополнительные функции | LLDP MRP MRPD PROFINET FSU PROFINET I&MO..3, 1..Возможна 3 ретенционная память Общее устройство PROFINET Резервирование системы S2 SNMP |
| Источник питания, функция | Электроника и датчики |
| Источник питания, тип подключения | Клеммная колодка |
| питание, система подключения | Пружинная клемма |
| Питание, схема подключения | 00995847 |
| Источник питания, количество контактов/проводов | 4 |
| Номинальное рабочее напряжение постоянного тока, электроника/датчики | 24 V |
| Допустимые колебания напряжения для электроники/датчиков | ± 25% |
| Источник питания, диаметр проводника | 0.2 мм² … 1.5 мм² |
| Источник питания, обратите внимание на диаметр проводника | 0.2 — 2.5 мм² для гибких проводников без гильз на конце провода |
| Макс. источник питания | 8 A |
| Потребляемый ток при номинальном рабочем напряжении для электроники/датчиков | Обычно 75 мА |
| Мостовое соединение при отключении питания | 20 мс |
