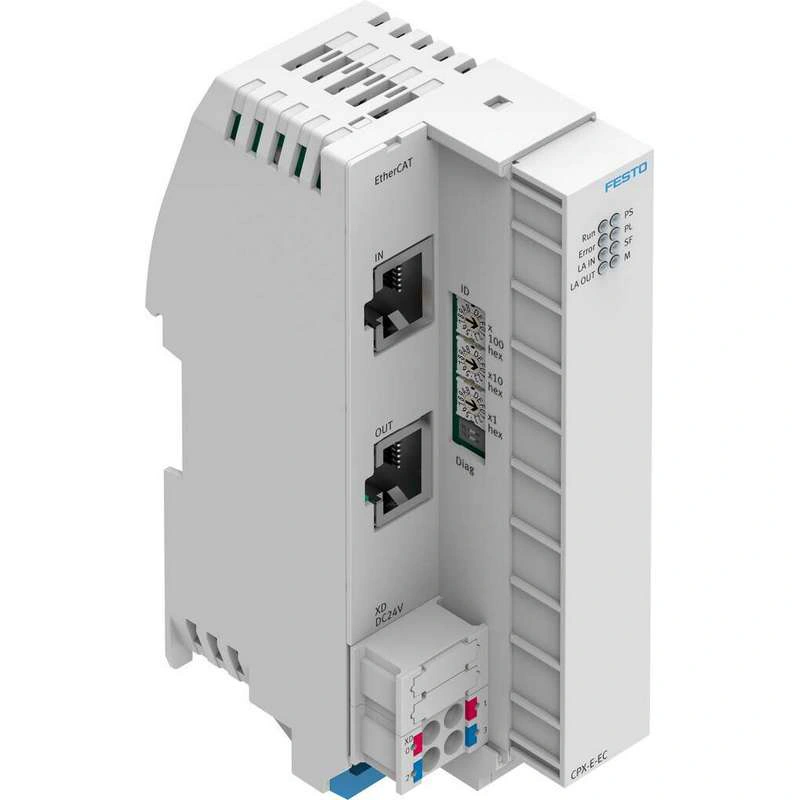

Технические характеристики
| Размеры (Ш x Д x В) | 42.2 x 125.8 x 76.5 мм |
| Размер решетки | 18.9 мм |
| Тип монтажа | С H-образной шиной |
| Макс. количество модулей | 10 |
| Вес изделия | 145 грамм |
| Монтажное положение | Вертикальный Горизонтальный |
| Температура окружающей среды | -5 °C … 50 °C |
| Указание по температуре окружающей среды | -5 — 60°C для вертикальной установки |
| Температура хранения | -20 °C … 70 °C |
| Относительная влажность воздуха | 95 % Без конденсации |
| Степень защиты | IP20 |
| Класс коррозионной стойкости CRC | 0 — Нет коррозионного напряжения |
| Устойчивость к вибрации | Испытание транспортного приложения с уровнем серьезности 1 в соответствии с FN 942017-4 и EN 60068-2-6 |
| Ударопрочность | Испытание на ударную нагрузку с уровнем тяжести 1 согласно FN 942017-5 и EN 60068-2-27 |
| Защита от прямого и косвенного контакта | PELV |
| Соответствие требованиям LABS (PWIS) | VDMA24364 зона III |
| Маркировка CE (см. декларацию соответствия) | В соответствии с Директивой ЕС по электромагнитной совместимости В соответствии с директивой ЕС RoHS |
| Маркировка CE (см. декларацию соответствия) | В соответствии с инструкциями Великобритании по ЭМС В соответствии с инструкциями UK RoHS |
| Маркировка KC | KC-EMV |
| Одобрение | Торговая марка RCM c Внесен в список UL (OL) |
| Орган, выдавший сертификат | UL E239998 |
| Примечание по материалам | Соответствие RoHS |
| Материал корпуса | PA |
| Материал Винты | Оцинкованная сталь |
| Диагностика с помощью светодиодного индикатора | Ошибка EtherCAT® EtherCAT® RUN Изменить Источник питания, электроника/датчики Источник питания нагрузки Системная неисправность Статус соединения |
| Диагностика по шине | Разрыв провода Короткое замыкание Ошибка параметризации Нарушение верхнего предельного значения Перегрев Нижнее предельное значение не соблюдается Пониженное напряжение |
| Интерфейс полевой шины | EtherCAT® |
| Полевая шина, протокол | EtherCAT® |
| Интерфейс полевой шины, функция | Входящие/исходящие соединения шины |
| Полевая шина, тип соединения | 2x розетка |
| Полевая шина, система подключения | RJ45 |
| Интерфейс полевой шины, схема подключения | 00995789 |
| Полевая шина, схема подключения | 8 |
| Интерфейс полевой шины, электрическая изоляция | да |
| Интерфейс полевой шины, скорость передачи данных | 100 Мбит/с |
| Интерфейс полевой шины, примечание по скорости передачи | 100 Мбит, быстрое переключение Ethernet |
| Максимум. объем адреса, входы | 64 байта |
| Интерфейс полевой шины, макс. объем адреса для входов | 64 байта |
| Примечание по входам | 62 байта с интерфейсом диагностики ввода/вывода 63 байта с битами состояния 64 байта без диагностики |
| Макс. адресный объем, выходы | 64 байта |
| Интерфейс полевой шины, макс. объем адреса для выходов | 64 байта |
| Примечание для выходов | 62 байта с диагностическим интерфейсом ввода/вывода 64 байта с битами состояния 64 байта без диагностики |
| Параметры системы | Диагностическая память Безотказная реакция Силовой режим Запуск системы |
| Параметры модуля | Пакетирование аварийных сигналов по каналам Диагностика пониженного напряжения Сигналы тревоги по каналам при пониженном напряжении |
| Поддержка конфигурации | ESI файл |
| Источник питания, функция | Электроника и датчики |
| Источник питания, тип подключения | Клеммная колодка |
| источник питания, система подключения | Пружинная клемма |
| Электропитание, схема подключения | 00995847 |
| Источник питания, количество контактов/проводов | 4 |
| Номинальное рабочее напряжение постоянного тока, электроника/датчики | 24 V |
| Допустимые колебания напряжения для электроники/датчиков | ± 25% |
| Электропитание, диаметр проводника | 0.2 мм² … 1.5 мм² |
| Электропитание, указание на диаметр проводника | 0.2 — 2.5 мм² для гибких проводников без концевых муфт |
| Макс. блок питания | 8 A |
| Собственный ток потребления при номинальном рабочем напряжении для электроники/датчиков | Обычно 64 мА |
| Мостовой переход при отключении питания | 20 мс |
| Защита от обратной полярности | Питание датчика 24 В против питания датчика 0 В |
