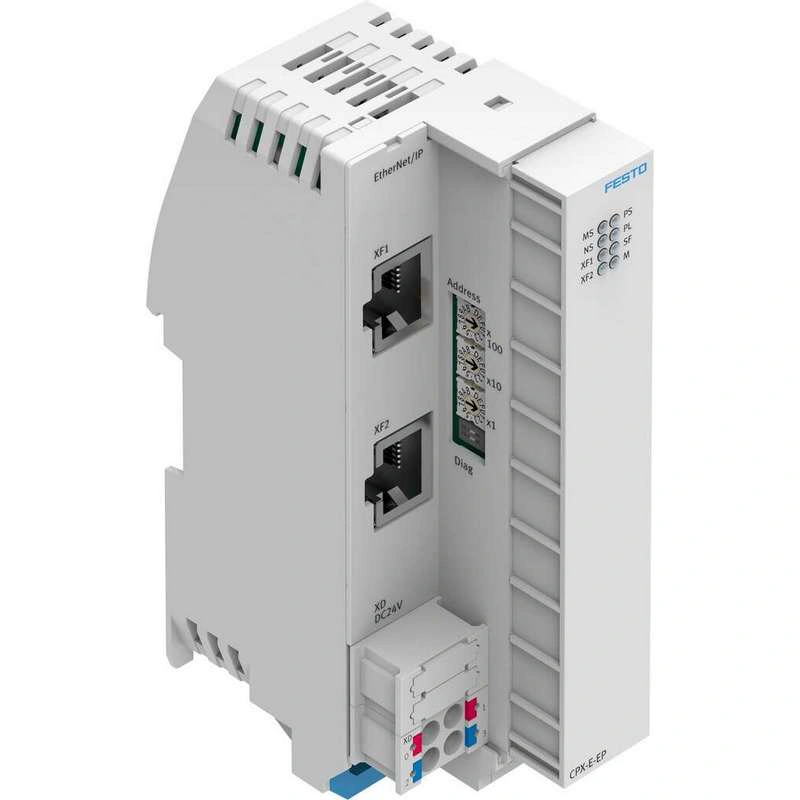

Технические характеристики
| Размеры (Ш x Д x В) | 42.2 x 125.8 x 76.5 мм |
| Размер сетки | 18.9 мм |
| Тип монтажа | С H-образной шиной |
| Макс. количество модулей | 10 |
| Вес изделия | 145 грамм |
| Монтажное положение | Вертикальный Горизонтальный |
| Температура окружающей среды | -5 °C … 50 °C |
| Указание по температуре окружающей среды | -5 — 60°C для вертикальной установки |
| Температура хранения | -20 °C … 70 °C |
| Относительная влажность воздуха | 95 % Без конденсации |
| Степень защиты | IP20 |
| Класс коррозионной стойкости CRC | 0 — Нет коррозионного напряжения |
| Устойчивость к вибрации | Испытание на транспортное применение с уровнем опасности 1 согласно FN 942017-4 и EN 60068-2-6 |
| Ударопрочность | Испытание на ударную нагрузку с уровнем тяжести 1 в соответствии с FN 942017-5 и EN 60068-2-27 |
| Защита от прямого и косвенного контакта | PELV |
| Соответствие требованиям LABS (PWIS) | VDMA24364 зона III |
| Знак CE (см. декларацию соответствия) | В соответствии с Директивой ЕС по ЭМС В соответствии с директивой ЕС RoHS |
| Маркировка CE (см. декларацию соответствия) | В соответствии с инструкциями Великобритании по ЭМС В соответствии с инструкциями RoHS Великобритании |
| Метка KC | KC-EMV |
| Одобрение | Торговая марка RCM c UL, включено в перечень (OL) |
| Орган выдачи сертификатов | UL E239998 |
| Примечание по материалам | Соответствующий требованиям RoHS |
| Материал корпуса | PA |
| Материал винтов | Оцинкованная сталь |
| Диагностика с помощью светодиода | Изменить Состояние модуля Состояние сети Питание, электроника/датчики Питание нагрузки Системная неисправность Состояние подключения |
| Диагностика по шине | Обрыв провода Короткое замыкание Ошибка параметризации Нарушено верхнее предельное значение Перегрев Нижнее граничное значение не соблюдено Пониженное напряжение |
| Интерфейс полевой шины | Ethernet |
| Полевая шина, протокол | ACD (обнаружение конфликтов адресов) DLR (кольцо уровня устройства) EtherNet/IP EtherNet/IP QoS Быстроразъемное соединение EtherNet/IP Modbus/TCP SNMP |
| Интерфейс полевой шины, функция | Входящее/исходящее шинное соединение |
| Полевая шина, тип подключения | 2x розетка |
| Полевая шина, система подключения | RJ45 |
| Интерфейс полевой шины, схема подключения | 00995789 |
| Полевая шина, схема подключения | 8 |
| Интерфейс полевой шины, электрическая изоляция | да |
| Интерфейс полевой шины, скорость передачи данных | 100 Мбит/с |
| Интерфейс полевой шины, примечание по скорости передачи данных | 100 Мбит, быстрая коммутация Ethernet |
| Макс. объем адреса, входы | 64 Байт |
| Интерфейс полевой шины, макс. объем адреса для входов | 64 байта |
| Примечание по входам | 62 байта с диагностическим интерфейсом ввода/вывода 63 байта с битами состояния 64 байта без диагностики |
| Макс. объем адреса, выходы | 64 Байт |
| Интерфейс полевой шины, макс. объем адресов для выходов | 64 байта |
| Примечание для выходов | 62 байта с диагностическим интерфейсом ввода/вывода 64 байта с битами состояния 64 байта без диагностики |
| Параметры системы | Диагностическая память Безотказная реакция Принудительный режим Реакция холостого хода Запуск системы |
| Параметры модуля | Пакетирование аварийных сигналов по каналам Диагностика пониженного напряжения Сигнализация канала при пониженном напряжении |
| Поддержка конфигурации | Файл EDS |
| Питание, функция | Электроника и датчики |
| Источник питания, тип подключения | Клеммная колодка |
| питание, система подключения | Подпружиненная клемма |
| Источник питания, схема подключения | 00995847 |
| Питание, количество контактов/проводов | 4 |
| Номинальное рабочее напряжение постоянного тока, электроника/датчики | 24 V |
| Допустимые колебания напряжения для электроники/датчиков | ± 25% |
| Источник питания, диаметр проводника | 0.2 мм² … 1.5 мм² |
| Источник питания, обратите внимание на диаметр проводника | 0.2 — 2.5 мм² для гибких проводников без концевых гильз |
| Макс. источник питания | 8 A |
| Собственный ток потребления при номинальном рабочем напряжении для электроники/датчиков | Обычно 65 мА |
| Перекрытие сбоев питания | 20 мс |
| Защита от обратной полярности | Питание датчика 24 В против питания датчика 0 В |
