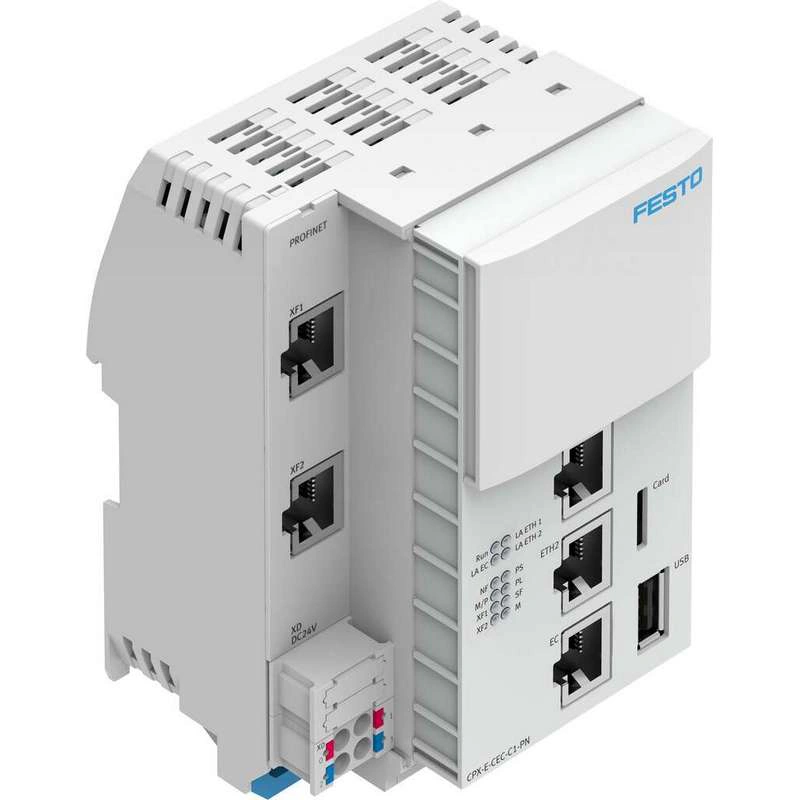

Технические характеристики
| Размеры (Ш x Д x В) | 75.9 x 124.3 x 82.5 мм |
| Размер сетки | 18.9 мм |
| Тип монтажа | С Н-образной рейкой |
| Макс. количество модулей | 10 |
| Вес изделия | 288 грамм |
| Монтажное положение | Вертикальный Горизонтально |
| Температура окружающей среды | -5 °C … 50 °C |
| Указание по температуре окружающей среды | -5 — 60 °C для вертикальной установки |
| Температура хранения | -20 °C … 70 °C |
| Относительная влажность воздуха | 95 % Без конденсации |
| Степень защиты | IP20 |
| Класс коррозионной стойкости CRC | 0 — Нет коррозионного напряжения |
| Виброустойчивость | Испытание на применение при транспортировке с уровнем серьезности 1 по FN 942017-4 и EN 60068-2-6 |
| Ударопрочность | Испытание на ударную нагрузку с уровнем тяжести 1 согласно FN 942017-5 и EN 60068-2-27 |
| Защита от прямого и косвенного контакта | PELV |
| Соответствие требованиям LABS (PWIS) | VDMA24364 зона III |
| Знак CE (см. декларацию соответствия) | В соответствии с директивой ЕС по электромагнитной совместимости В соответствии с Директивой ЕС RoHS |
| Маркировка CE (см. декларацию о соответствии) | В соответствии с инструкциями Великобритании по ЭМС В соответствии с инструкциями по RoHS в Великобритании |
| Маркировка KC | KC-EMV |
| Одобрение | Торговая марка RCM c UL в списке (OL) |
| Орган по выдаче сертификатов | UL E239998 |
| Указание по материалам | Соответствует требованиям RoHS |
| Материал корпуса | PA |
| Материал винты | Оцинкованная сталь |
| Диагностика с помощью светодиодного индикатора | Принудительный режим Неисправность сети Состояние сети, инженерный порт 1 Состояние сети, инженерный порт 2 Состояние сети EtherCAT® Состояние сети, порт 1 Состояние сети, порт 2 Выполнить Питание, электроника/датчики Питание нагрузки Системная неисправность Требуется обслуживание |
| Управление оператором | DIL-переключатель для RUN/STOP Опционально: Блок управления CDSB |
| Настройка IP-адреса | DHCP Через CODESYS Опционально: через блок управления CDSB |
| Интерфейс промышленной шины | Ethernet |
| Полевая шина, протокол | LLDP MRP, MRPD (кольцевое резервирование) PROFINET I&M0 .. 3 PROFINET IO PROFINET RT Общее устройство PROFINET SNMP |
| Интерфейс полевой шины, функция | Входящее/исходящее шинное соединение |
| Полевая шина, тип подключения | 2x розетки |
| Полевая шина, система подключения | RJ45 |
| Интерфейс полевой шины, схема подключения | 00995789 |
| Полевая шина, схема подключения | 8 |
| Интерфейс полевой шины, электрическая изоляция | да |
| Интерфейс полевой шины, скорость передачи данных | 100 Мбит/с |
| Интерфейс полевой шины 2, тип | Ethernet |
| Интерфейс полевой шины 2, протокол | CoE EoE EtherCAT® Ведущее устройство EtherCAT FoE |
| Интерфейс полевой шины 2, функция | Подключение исходящей шины |
| Интерфейс полевой шины 2, тип подключения | Сокет |
| Интерфейс полевой шины 2, технология подключения | RJ45 |
| Интерфейсный модуль 2, схема подключения | 00995789 |
| Интерфейс полевой шины 2, количество контактов/проводов | 8 |
| Интерфейс полевой шины 2, гальваническая развязка | да |
| Интерфейс полевой шины 2, скорость передачи данных | 100 Мбит/с |
| Интерфейс Ethernet, тип подключения | 2x сокет |
| Интерфейс Ethernet, протокол | EasyIP Modbus® TCP OPC UA TCP/IP |
| Интерфейс Ethernet, функция | Диагностика Переключатель |
| Интерфейс Ethernet, система подключения | RJ45 |
| Интерфейс Ethernet, схема подключения | 00995789 |
| Интерфейс Ethernet, количество контактов/проводов | 8 |
| Интерфейс Ethernet, скорость передачи данных | 10 Мбит/с 100 Мбит/с |
| Макс. объем адреса, входы | 64 байта |
| Интерфейс полевой шины, макс. объем адреса для входов | 512 байт |
| Макс. объем адреса, выходы | 64 байта |
| Интерфейс полевой шины, макс. объем адреса для выходов | 512 байт |
| Системные параметры | Диагностическая память Безотказное срабатывание Запуск системы |
| Параметры модуля | Комплектация сигнализаций каналов Диагностика пониженного напряжения Сигналы тревоги по каналам при пониженном напряжении Представление значений процесса для аналоговых модулей |
| Поддержка конфигурации | Блок управления CDSB CODESYS V3 Файл GSDML |
| Дополнительные функции | CoDeSys V3 с SoftMotion |
| Данные процессора | 512 МБ ОЗУ Двухъядерный 766 МГц |
| носитель информации | Micro SD <= 32 ГБ USB-накопитель <= 32 ГБ |
| Питание, функция | Электроника и датчики |
| Источник питания, тип подключения | Клеммная колодка |
| источник питания, система подключения | Подпружиненная клемма |
| Питание, схема подключения | 00995847 |
| Источник питания, количество контактов/проводов | 4 |
| Номинальное рабочее напряжение постоянного тока, электроника/датчики | 24 V |
| Допустимые колебания напряжения для электроники/датчиков | ± 25% |
| Источник питания, диаметр проводника | 0.2 мм² … 1.5 мм² |
| Электропитание, примечание к диаметру проводника | 0.2 — 2.5 мм² для гибких проводов без наконечников |
| Макс. источник питания | 8 A |
| Потребляемый ток при номинальном рабочем напряжении для электроники/датчиков | Обычно 150 мА |
| Мостовое соединение при отключении питания | 20 мс |
| Защита от обратной полярности | да |
| USB-интерфейс | USB 2.0 |
| Программное обеспечение для программирования | CODESYS предоставлен компанией Festo |
| Память программ | 100 МБ пользовательской программы |
| Время обработки | Приблизительно. 200 мкс/1 к инструкция |
| Функциональные модули | и другие Считывание результатов диагностики модуля CPX-E Состояние диагностики CPX-E Копирование диагностической трассы CPX-E |
| Время буферизации часы реального времени | 3 недели |
| Флажок | 120 кБ ретенционных данных Концепция переменных CODESYS |
