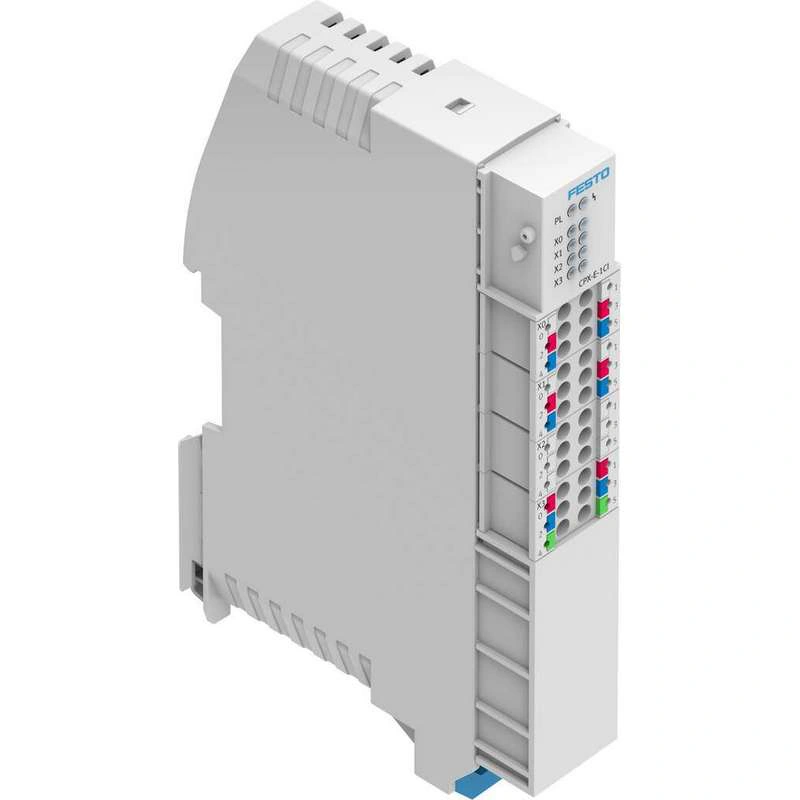

Технические характеристики
| Размеры (Ш x Д x В) | 18.9 x 76.6 x 124.3 мм |
| Размер решетки | 18.9 мм |
| Тип монтажа | С Н-образным поручнем |
| Вес продукта | 88 грамм |
| Монтажное положение | Вертикальный Горизонтальный |
| Температура окружающей среды | -5 °C … 50 °C |
| Указание по температуре окружающей среды | -5 — 60°C для вертикальной установки |
| Температура хранения | -20 °C … 70 °C |
| Относительная влажность воздуха | 95 % Без конденсации |
| Степень защиты | IP20 |
| Класс коррозионной стойкости CRC | 0 — Нет коррозионного напряжения |
| Устойчивость к вибрации | Испытание на транспортное применение с уровнем тяжести 1 в соответствии с FN 942017-4 и EN 60068-2-6 |
| Ударопрочность | Испытание на удар с уровнем тяжести 1 в соответствии с FN 942017-5 и EN 60068-2-27 |
| Соответствие требованиям LABS (PWIS) | VDMA24364 зона III |
| Знак CE (см. декларацию соответствия) | В соответствии с директивой ЕС по электромагнитной совместимости В соответствии с директивой ЕС RoHS |
| Маркировка CE (см. декларацию соответствия) | В соответствии с инструкциями Великобритании по ЭМС В соответствии с инструкциями Великобритании по RoHS |
| Знак KC | KC-EMV |
| Утверждение | Торговая марка RCM c UL, включено в перечень (OL) |
| Орган, выдавший сертификат | UL E239998 |
| Примечание по материалам | Соответствует требованиям RoHS |
| Материал корпуса | PA |
| Материал винтов | Оцинкованная сталь |
| Диагностика с помощью светодиода | Ошибка питания энкодера Ошибки на модуль Ошибка энкодера Нормальная работа энкодера Нормальная работа питания энкодера Состояние на канал |
| Диагностика по шине | Погрешность измерительной системы Короткое замыкание/перегрузка в питании датчика Погрешности параметров Контроль обрыва провода Контроль нулевого импульса Контроль ошибок отслеживания |
| Макс. объем адреса, входы | 12 Байт |
| Максимум. объем адреса, выходы | 2 Байт |
| Параметры модуля | Время задержки для цифровых входов Импульс/нулевой импульс Время интегрирования для измерения скорости Идентификатор внутренней ревизии Значение нагрузки Событие фиксации Сигнал фиксации Срабатывание фиксации Верхний предел счета Тип сигнала/ тип энкодера Оценка сигналов Контроль обрыва кабеля Контроль нулевого импульса Контроль ошибок отслеживания Нижний предел счета |
| Параметры канала | Расширение сигнала |
| Питание, функция | Питание энкодера |
| Питание, тип подключения | Клеммная колодка |
| питание, система подключения | Пружинная клемма |
| Питание, схема подключения | 00995844 |
| Питание, количество контактов/проводов | 6 |
| Номинальное рабочее напряжение постоянного тока, электроника/датчики | 24 V |
| Допустимые колебания напряжения для электроники/датчиков | ± 25% |
| Источник питания, диаметр проводника | 0.2 мм² … 1.5 мм² |
| Источник питания, указание на диаметр проводника | 0.2 — 2.5 мм² для гибких проводников без гильз на конце провода |
| Собственный ток потребления при номинальном рабочем напряжении для электроники/датчиков | Обычно 15 мА |
| Перекрытие сбоя питания | 10 мс |
| Защита от обратной полярности | Питание датчика 24 В против питания датчика 0 В |
| Вход электрического соединения, функция | Цифровой вход |
| Электрическое подключение входа, тип подключения | 2x клеммная колодка |
| Электрическое подключение входа, система разъемов | Пружинная клемма |
| Электрическое подключение входа, количество соединений/ядер | 6 |
| Электрическое подключение входа, схема подключения | 00995843 |
| Электрическое соединение для входа, сечение проводников | 0.2 мм² … 1.5 мм² |
| Электрическое подключение для входа, указание на сечение проводников | 0.2 — 2.5 мм² для гибких проводов без гильз на конце провода |
| Электрическое соединение для входа 2, функция | Счетный вход |
| Электрическое подключение для входа 2, тип подключения | Клеммная колодка |
| Электрическое подключение для входа 2, технология подключения | Пружинная клемма |
| Электрическое соединение для входа 2, количество контактов/проводов | 6 |
| Электрическое подключение для входа 2, схема подключения | 00995848 |
| Электрическое соединение для входа 2, сечение проводника | 0.2 мм² … 1.5 мм² |
| Электрическое соединение для входа 2, примечание по сечению проводника | 0.2 — 2.5 мм² для гибких проводов без концевых муфт |
| Количество вводов | 4 |
| Характеристика для входов | В соответствии с IEC 61131-2, тип 3 |
| Уровень переключения | Сигнал 0: <= 5 V Сигнал 1: >= 11 V |
| Логика переключения для входов | PNP (положительное переключение) 2-проводные датчики по IEC 61131-2 3-проводные датчики по IEC 61131-2 |
| Время задержки на входе | 0.02 мс 0.1 мс 3 мс |
| Поведение после окончания перегрузки питания датчика | Автоматический возврат |
| Макс. остаточный ток входов на модуль | 1.8 A |
| Канал изоляции — канал | без |
| Канал изоляции — внутренняя шина | нет |
| Защита предохранителем (короткое замыкание) | Внутренний электронный предохранитель на модуль |
