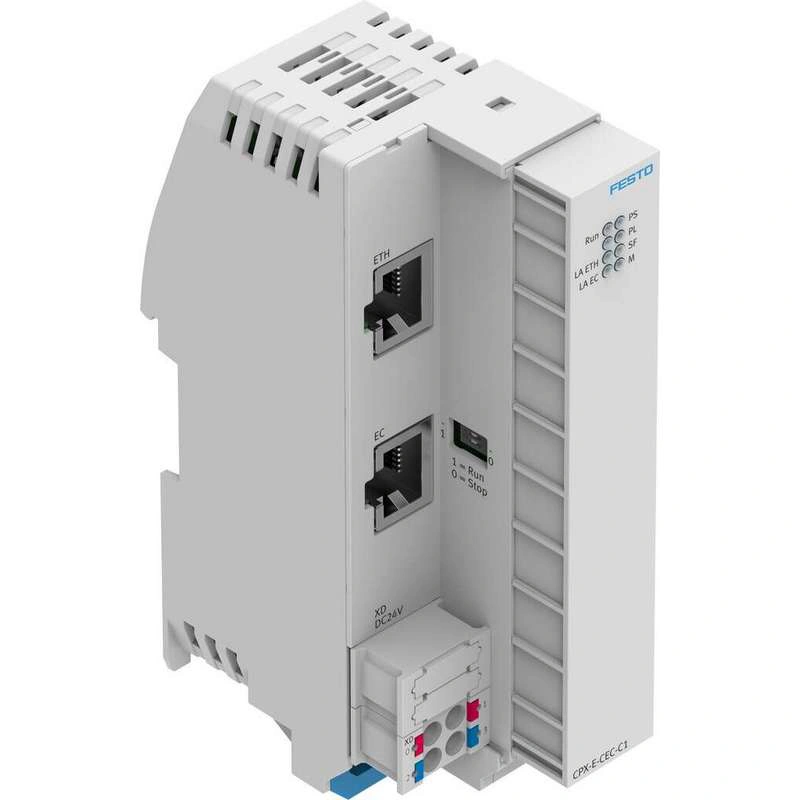

CPX-E-CEC-C1
Артикул 5226780
- Вес145 г
Цена по запросу Проверим склады дистрибьюторов и завода, пришлём КП с ценой и сроком. Отгрузка под заказ — до 60 дней
sales@spectrprom.ru Работаем с НДС · до терминала ТК 500 ₽ · гарантия 12 месяцев
Ключевые параметры
Размеры (Ш x Д x В) 42.2 x 125.8 x 76.5 мм
Размер решетки 18.9 мм
Тип крепления С Н-образным рельсом
Макс. количество модулей 10
Монтажное положение Вертикальная Горизонтальное
Температура окружающей среды -5 °C ... 50 °C
Описание производителя
Контроллер
Технические данные 5226780
Технические характеристики
| Размеры (Ш x Д x В) | 42.2 x 125.8 x 76.5 мм |
| Размер решетки | 18.9 мм |
| Тип крепления | С Н-образным рельсом |
| Макс. количество модулей | 10 |
| Вес изделия | 145 грамм |
| Монтажное положение | Вертикальная Горизонтальное |
| Температура окружающей среды | -5 °C ... 50 °C |
| Указание по температуре окружающей среды | -5 - 60°C для вертикальной установки |
| Температура хранения | -20 °C ... 70 °C |
| Относительная влажность воздуха | 95 % Без конденсации |
| Степень защиты | IP20 |
| Класс коррозионной стойкости CRC | 0 - Нет коррозионного напряжения |
| Устойчивость к вибрации | Испытание на транспортное применение с уровнем серьезности 1 согласно FN 942017-4 и EN 60068-2-6 |
| Ударопрочность | Испытание на ударную нагрузку с уровнем тяжести 1 согласно FN 942017-5 и EN 60068-2-27 |
| Защита от прямого и косвенного контакта | PELV |
| Соответствие требованиям LABS (PWIS) | VDMA24364 зона III |
| Знак CE (см. декларацию соответствия) | Соответствует Директиве ЕС по электромагнитной совместимости В соответствии с директивой ЕС RoHS |
| Маркировка CE (см. декларацию о соответствии) | В соответствии с инструкциями Великобритании по ЭМС В соответствии с инструкциями Великобритании по RoHS |
| знак KC | KC-EMV |
| Одобрение | Торговая марка RCM c UL, включено в перечень (OL) |
| Орган, выдавший сертификат | UL E239998 |
| Примечание по материалам | Соответствующий директиве RoHS |
| Материал корпуса | PA |
| Материал винтов | Оцинкованная сталь |
| Диагностика с помощью светодиода | Принудительный режим Состояние сети, инженерный порт 1 Состояние сети EtherCAT® Запуск Источник питания, электроника/датчики Питание нагрузки Системная неисправность |
| Органы управления оператора | DIL-переключатель для RUN/STOP |
| Настройка IP-адреса | DHCP Через CODESYS |
| Интерфейс полевой шины | Ethernet |
| Полевая шина, протокол | EtherCAT® EtherCAT CoE EtherCAT EoE EtherCAT FoE Ведущее устройство EtherCAT |
| Интерфейс полевой шины, функция | Соединение с исходящей шиной |
| Полевая шина, тип подключения | Разъем |
| Полевая шина, система подключения | RJ45 |
| Интерфейс полевой шины, схема подключения | 00995789 |
| Полевая шина, схема подключения | 8 |
| Интерфейс полевой шины, электрическая изоляция | да |
| Интерфейс полевой шины, скорость передачи данных | 100 Мбит/с |
| Интерфейс Ethernet, тип подключения | Сокет |
| Интерфейс Ethernet, протокол | EasyIP Modbus® TCP OPC UA TCP/IP |
| Интерфейс Ethernet, функция | Диагностика |
| Интерфейс Ethernet, система подключения | RJ45 |
| Интерфейс Ethernet, схема подключения | 00995789 |
| Интерфейс Ethernet, количество контактов/проводов | 8 |
| Интерфейс Ethernet, скорость передачи данных | 10 Мбит/с 100 Мбит/с |
| Макс. адресный объем, входы | 64 Байт |
| Макс. объем адреса, выходы | 64 байта |
| Системные параметры | Диагностическая память Реакция на отказ Запуск системы |
| Параметры модуля | Пакетирование аварийных сигналов по каналам Диагностика пониженного напряжения Сигнализация канала при пониженном напряжении Представление значения процесса для аналоговых модулей |
| Поддержка конфигурации | CODESYS V3 |
| Дополнительные функции | CODESYS V3 |
| Данные процессора | 128 МБ ОЗУ Двухъядерный 650 МГц |
| Питание, функция | Электроника и датчики |
| Источник питания, тип подключения | Клеммная колодка |
| источник питания, система подключения | Пружинный терминал |
| Источник питания, схема подключения | 00995847 |
| Питание, количество контактов/проводов | 4 |
| Номинальное рабочее напряжение постоянного тока, электроника/датчики | 24 V |
| Допустимые колебания напряжения для электроники/датчиков | ± 25% |
| Питание, диаметр проводника | 0.2 мм² ... 1.5 мм² |
| Электропитание, указание на диаметр проводников | 0.2 - 2.5 мм² для гибких проводов без гильз на конце провода |
| Макс. источник питания | 8 A |
| Собственный ток потребления при номинальном рабочем напряжении для электроники/датчиков | Обычно 65 мА |
| Мостовое отключение питания | 20 мс |
| Защита от обратной полярности | Питание датчика 24 В против питания датчика 0 В |
| Программное обеспечение для программирования | CODESYS предоставлен компанией Festo |
| Память программ | Пользовательская программа 12 МБ |
| Время обработки | Приблизительно. 200 мкс/1 к инструкция |
| Функциональные модули | И другие Считывание данных диагностики модуля CPX-E Диагностическое состояние CPX-E Копирование диагностической трассировки CPX-E |
| Буферное время Часы реального времени | 3 недели |
| Флажок | 120 кБ ретенционных данных Концепция переменных CODESYS |
