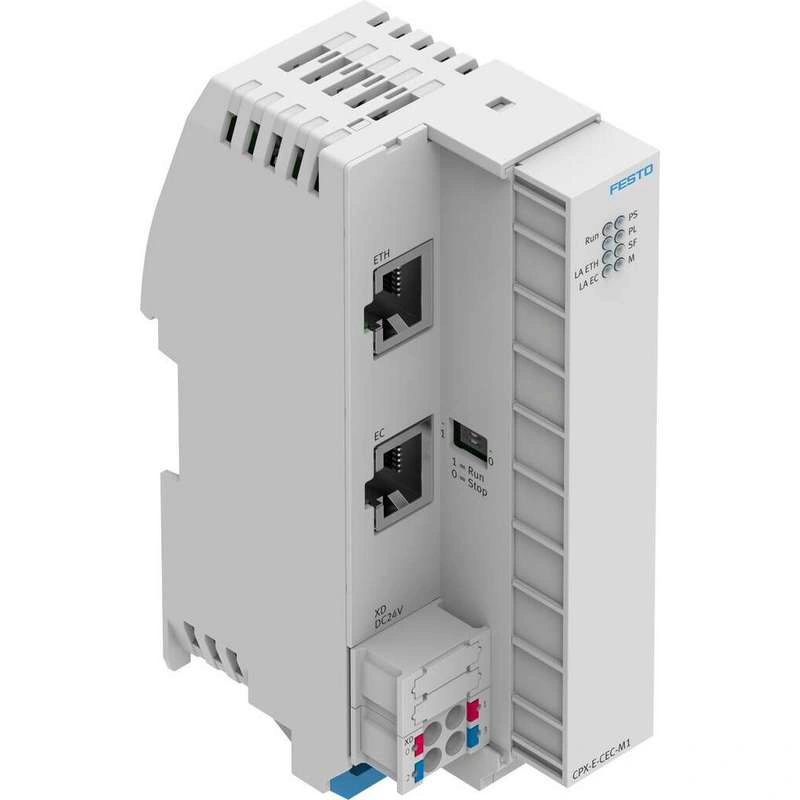

CPX-E-CEC-M1

Festo

Контроллер

Артикул: FR 5266781
Поделиться ссылкой:

Технические характеристики

Размеры (Ш х Д х В) 42.2 x 125.8 x 76.5 мм
Размер решетки 18.9 мм
Тип крепления С H-образным поручнем
Макс. количество модулей 10
Вес изделия 145 грамм
Монтажное положение Вертикальный

Горизонтальный
Температура окружающей среды -5 °C … 50 °C
Указание по температуре окружающей среды -5 — 60°C для вертикальной установки
Температура хранения -20 °C … 70 °C
Относительная влажность воздуха 95 %

Без конденсации
Степень защиты IP20
Класс коррозионной стойкости CRC 0 — Нет коррозионного напряжения
Устойчивость к вибрации Испытание на транспортное применение с уровнем серьезности 1 согласно FN 942017-4 и EN 60068-2-6
Ударопрочность Испытание на ударопрочность с уровнем тяжести 1 согласно FN 942017-5 и EN 60068-2-27
Защита от прямого и косвенного контакта PELV
Соответствие требованиям LABS (PWIS) VDMA24364 зона III
Знак CE (см. декларацию соответствия) Соответствует директиве ЕС по электромагнитной совместимости

В соответствии с директивой ЕС RoHS
Маркировка CE (см. декларацию соответствия) В соответствии с инструкциями Великобритании по ЭМС

В соответствии с инструкциями UK RoHS
Маркировка KC KC-EMV
Одобрение Торговая марка RCM

c UL, включено в перечень (OL)
Центр выдачи сертификатов UL E239998
Примечание по материалам Соответствует RoHS
Материал корпуса PA
Материал Винты Оцинкованная сталь
Диагностика с помощью светодиодного индикатора Принудительный режим

Состояние сети, инженерный порт 1

Состояние сети EtherCAT®

Запустить

Электропитание, электроника/датчики

Источник питания нагрузки

Ошибка системы
Органы управления оператором DIL-переключатель для RUN/STOP
Настройка IP-адреса DHCP

Через CODESYS
Интерфейс полевой шины Ethernet
Полевая шина, протокол EtherCAT®

EtherCAT CoE

EtherCAT EoE

EtherCAT FoE

EtherCAT Master
Интерфейс полевой шины, функция Исходящее шинное соединение
Полевая шина, тип подключения Розетка
Полевая шина, система подключения RJ45
Интерфейс промышленной шины, схема подключения 00995789
Полевая шина, схема подключения 8
Интерфейс полевой шины, электрическая изоляция да
Интерфейс полевой шины, скорость передачи данных 100 Мбит/с
Интерфейс Ethernet, тип подключения Разъем
Интерфейс Ethernet, протокол EasyIP

Modbus® TCP

OPC UA

TCP/IP
Интерфейс Ethernet, функция Диагностика
Интерфейс Ethernet, система подключения RJ45
Интерфейс Ethernet, схема подключения 00995789
Интерфейс Ethernet, количество контактов/проводов 8
Интерфейс Ethernet, скорость передачи данных 10 Мбит/с

100 Мбит/с
Макс. объем адреса, входы 64 байта
Макс. объем адреса, выходы 64 байта
Параметры системы Диагностическая память

Безотказное срабатывание

Запуск системы
Параметры модуля Пакетирование аварийных сигналов по каналам

Диагностика пониженного напряжения

Сигналы тревоги по каналам при пониженном напряжении

Представление значения процесса для аналоговых модулей
Поддержка конфигурации CODESYS V3
Дополнительные функции CoDeSys V3 с SoftMotion
данные процессора 128 МБ ОЗУ

Двухъядерный процессор 650 МГц
Источник питания, функция Электроника и датчики
Источник питания, тип подключения Клеммная колодка
источник питания, система подключения Подпружиненная клемма
Источник питания, схема подключения 00995847
Питание, количество контактов/проводов 4
Номинальное рабочее напряжение постоянного тока, электроника/датчики 24 V
Допустимые колебания напряжения для электроники/датчиков ± 25%
Источник питания, диаметр проводника 0.2 мм² … 1.5 мм²
Источник питания, указание на диаметр проводника 0.2 — 2.5 мм² для гибких проводников без концевых муфт
Макс. источник питания 8 A
Внутреннее потребление тока при номинальном рабочем напряжении для электроники/датчиков Обычно 65 мА
Сопряжение при сбое питания 20 мс
Защита от обратной полярности Питание датчика 24 В против питания датчика 0 В
Программное обеспечение для программирования CODESYS предоставлен компанией Festo
Память программ 12 МБ пользовательской программы
Время обработки Приблизительно. 200 мкс/1 к инструкция
Функциональные модули И другие

Считать диагностику модуля CPX-E

Диагностический статус CPX-E

Копирование диагностической трассы CPX-E
Время буферизации Часы реального времени 3 недели
Флаг 120 кБ ретенционных данных

Концепция переменных CODESYS
