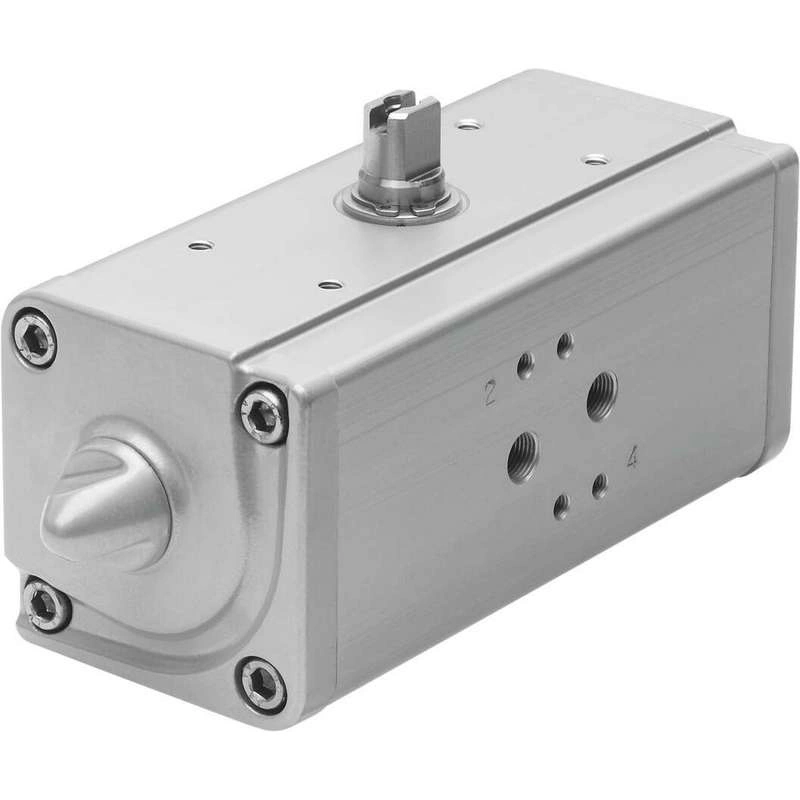

Полуповоротный привод DAPS-0106-090-R-F0507
Артикул 533420
- Вес2,5 кг
Цена по запросу Проверим склады дистрибьюторов и завода, пришлём КП с ценой и сроком. Отгрузка под заказ — до 60 дней
sales@spectrprom.ru Работаем с НДС · до терминала ТК 500 ₽ · гарантия 12 месяцев
Ключевые параметры
Размер привода клапана 0106
Расположение фланцевых отверстий F05 F07
Угол поворота 90 градусов
Диапазон регулировки конечного положения при 0° -1 град ... 9 град
Глубина соединения с валом 19.3 мм
Фитинговое соединение соответствует стандарту ISO 5211
Описание производителя
Полуповоротный привод
Технические данные 533420
Технические характеристики
| Размер привода клапана | 0106 |
| Расположение фланцевых отверстий | F05 F07 |
| Угол поворота | 90 градусов |
| Диапазон регулировки конечного положения при 0° | -1 град ... 9 град |
| Глубина соединения с валом | 19.3 мм |
| Фитинговое соединение соответствует стандарту | ISO 5211 |
| Амортизация | Без амортизации |
| Монтажное положение | опция |
| Режим работы | Двойное действие |
| Конструкция | Система скотч-хомутов |
| Определение положения | Без |
| Направление закрытия | Закрывается вправо |
| Символ | 00991265 |
| Подключение клапана соответствует стандарту | VDI/VDE 3845 (NAMUR) |
| Уровень целостности безопасности (SIL) | До SIL 2 Режим низкого спроса |
| Рабочее давление | 0.1 МПа ... 0.84 МПа |
| Рабочее давление | 1 бар ... 8.4 бар |
| Номинальное рабочее давление | 0.56 МПа |
| Номинальное рабочее давление | 5.6 бар |
| Макс. частота поворота при 0.6 МПа (6 бар, 87 фунтов на кв. дюйм) | 1 Гц |
| Маркировка CE (см. декларацию соответствия) | В соответствии с Директивой ЕС по взрывозащите (ATEX) |
| Маркировка CE (см. декларацию соответствия) | В соответствии с инструкциями UK EX |
| Взрывозащита | Зона 1 (ATEX) Зона 2 (ATEX) Зона 21 (ATEX) Зона 22 (ATEX) |
| Орган, выдавший сертификат | Немецкий Северный совет по техническому контролю (TÜV Nord) 212170801 |
| Газ категории ATEX | II 2грамм |
| Категория ATEX пыль | II 2D |
| Вид взрывозащиты по воспламенению газа | Ex h IIC T6...T3 Gb X |
| Вид взрывозащиты от воспламенения пыли | Ex h IIIC T85°C...T200°C Db X |
| Взрывоопасная температура окружающей среды | -20°C <= Ta <= +60°C |
| Рабочая среда | Сжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4] |
| Указания по рабочей и пилотной среде | Возможна работа со смазкой (в этом случае всегда требуется смазка) |
| Класс коррозионной стойкости CRC | 3 - высокая коррозионная нагрузка |
| Соответствие требованиям LABS (PWIS) | VDMA24364-B1/B2-L |
| Температура окружающей среды | -20 °C ... 80 °C |
| Крутящий момент при номинальном рабочем давлении и угле поворота 0° | 106 Нм |
| Крутящий момент при номинальном рабочем давлении и угле поворота 50° | 53 Нм |
| Крутящий момент при номинальном рабочем давлении и угле поворота 90° | 80 Нм |
| Указание по крутящему моменту | Рабочий момент привода не должен превышать максимально допустимый момент, указанный в ISO 5211, с учетом размера монтажного фланца и муфты. |
| Расход воздуха при 0.6 МПа (6 бар, 87 фунтов на квадратный дюйм) за цикл 0°-номинальный угол поворота-0° | 3.85 l |
| Вес изделия | 2500 грамм |
| Соединение вала | T17 |
| Пневматическое соединение | G1/8 |
| Примечание по материалам | Соответствует RoHS |
| Материал крышки | Деформируемый алюминиевый сплав |
| Материал уплотнений | FPM NBR PUR |
| Корпус из материала | Кованый алюминиевый сплав |
| Материал винтов | Высоколегированная сталь |
| Материальный вал | Высоколегированная сталь |
| Вал с номером материала | 1.4305 |
