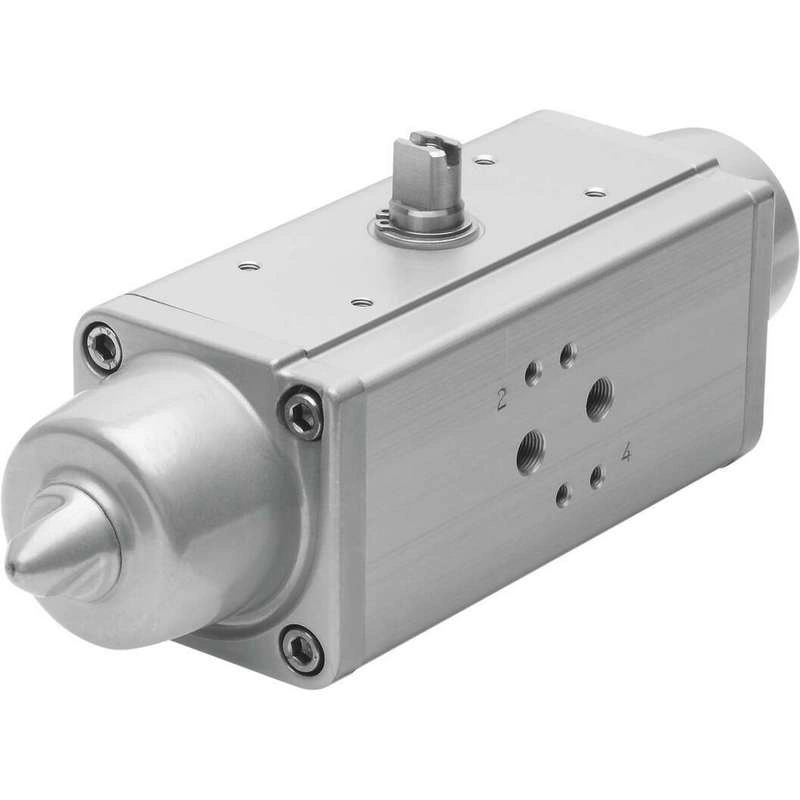

Полуповоротный привод DAPS-0120-090-RS2-F0710
Артикул 533444
- Вес6,8 кг
Цена по запросу Проверим склады дистрибьюторов и завода, пришлём КП с ценой и сроком. Отгрузка под заказ — до 60 дней
sales@spectrprom.ru Работаем с НДС · до терминала ТК 500 ₽ · гарантия 12 месяцев
Ключевые параметры
Размер привода клапана 0120
Расположение фланцевых отверстий F07 F10
Угол поворота 90 град
Диапазон регулировки конечного положения при 0° -1 град ... 9 градусов
Диапазон регулировки конечного положения при номинальном угле поворота 81 град ... 91 град
Глубина присоединения вала 24.8 мм
Описание производителя
Полуповоротный привод
Технические данные 533444
Технические характеристики
| Размер привода клапана | 0120 |
| Расположение фланцевых отверстий | F07 F10 |
| Угол поворота | 90 град |
| Диапазон регулировки конечного положения при 0° | -1 град ... 9 градусов |
| Диапазон регулировки конечного положения при номинальном угле поворота | 81 град ... 91 град |
| Глубина присоединения вала | 24.8 мм |
| Указание по диапазону регулировки конечного положения | Одно конечное положение регулируется опционально |
| Фитинговое соединение соответствует стандарту | ISO 5211 |
| Амортизация | Без амортизации |
| Монтажное положение | опция |
| Режим работы | Одностороннего действия |
| Конструкция | Система скотча |
| Определение положения | Без |
| Направление закрытия | Закрывается справа |
| Символ | 00991266 |
| Подключение клапана соответствует стандарту | VDI/VDE 3845 (NAMUR) |
| Уровень целостности безопасности (SIL) | До SIL 2 Режим низкого спроса |
| Давление питания для силы пружины | 0.35 МПа |
| Давление питания для обеспечения прочности пружины | 3.5 бар |
| Рабочее давление | 0.35 МПа ... 0.84 МПа |
| Рабочее давление | 3.5 бар ... 8.4 бар |
| Номинальное рабочее давление | 0.56 МПа |
| Номинальное рабочее давление | 5.6 бар |
| Макс. частота поворота при 0.6 МПа (6 бар, 87 фунтов на кв. дюйм) | 1 Гц |
| Знак CE (см. декларацию соответствия) | В соответствии с Директивой ЕС по взрывозащите (ATEX) |
| Маркировка CE (см. декларацию соответствия) | В соответствии с инструкциями UK EX |
| Взрывозащита | Зона 1 (ATEX) Зона 2 (ATEX) Зона 21 (ATEX) Зона 22 (ATEX) |
| Орган, выдавший сертификат | Немецкий совет по техническому контролю Север (TÜV Nord) 212170801 |
| Газ категории ATEX | II 2грамм |
| Пыль категории ATEX | II 2D |
| Вид взрывозащиты для газа | Ex h IIC T6...T3 Gb X |
| Тип взрывозащиты от воспламенения пыли | Ex h IIIC T85°C...T200°C Db X |
| Взрывоопасная температура окружающей среды | -20°C <= Ta <= +60°C |
| Рабочая среда | Сжатый воздух по ISO 8573-1:2010 [7:4:4] |
| Указание по рабочей и пилотной среде | Возможна работа со смазкой (в этом случае всегда требуется смазка) |
| Класс коррозионной стойкости CRC | 3 - высокая коррозионная нагрузка |
| Соответствие требованиям LABS (PWIS) | VDMA24364-B1/B2-L |
| Температура окружающей среды | -20 °C ... 80 °C |
| Крутящий момент при номинальном рабочем давлении и угле поворота 0° | 150 Нм |
| Крутящий момент при номинальном рабочем давлении и угле поворота 50° | 82.5 Нм |
| Крутящий момент при номинальном рабочем давлении и угле поворота 90° | 125 Нм |
| Указание по крутящему моменту | Рабочий момент привода не должен превышать максимально допустимый момент, указанный в ISO 5211, с учетом размера монтажного фланца и муфты. |
| Момент возврата пружины при угле поворота 0° | 50 Нм |
| Момент возврата пружины при угле поворота 50° | 37.5 Нм |
| Момент возврата пружины при угле поворота 90° | 75 Нм |
| Прочность пружины | 2 |
| Расход воздуха при 0.6 МПа (6 бар, 87 фунтов на кв. дюйм) за цикл 0°-номинальный угол поворота-0° | 5.6 l |
| Вес изделия | 6800 грамм |
| Подключение вала | T22 |
| Пневматическое соединение | G1/8 |
| Указание по материалам | Соответствует требованиям RoHS |
| Крышка из материала | Кованый алюминиевый сплав |
| Уплотнения из материала | FPM NBR PUR |
| Материал корпуса | Кованый алюминиевый сплав |
| Материал винтов | Высоколегированная сталь |
| Материал вала | Высоколегированная сталь |
| Номер материала вал | 1.4305 |
