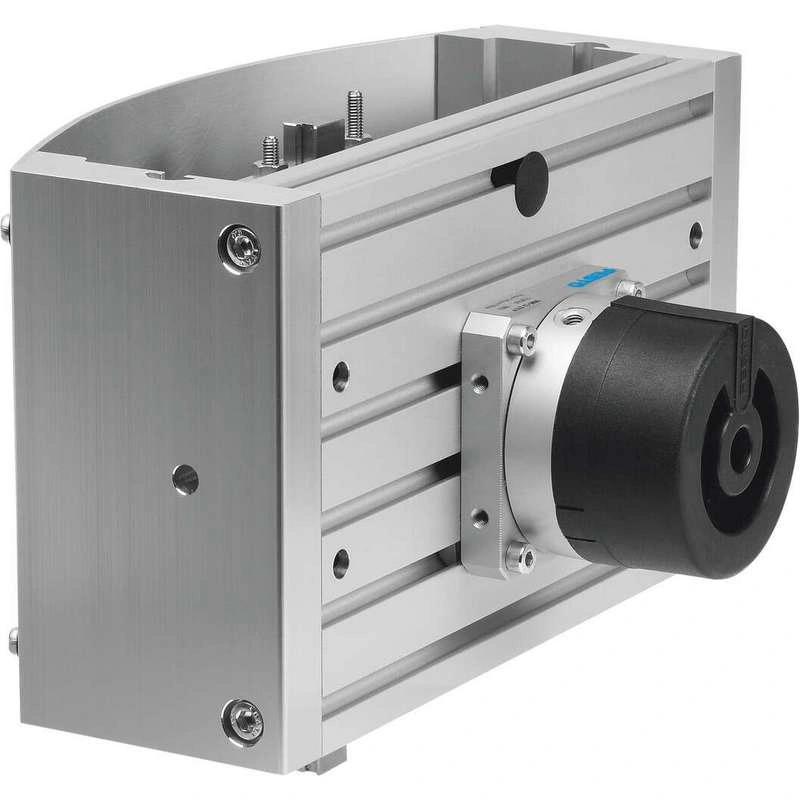

HSP-16-AP-SD
Артикул 533608
- Вес4,6 кг
Цена по запросу Проверим склады дистрибьюторов и завода, пришлём КП с ценой и сроком. Отгрузка под заказ — до 60 дней
sales@spectrprom.ru Работаем с НДС · до терминала ТК 500 ₽ · гарантия 12 месяцев
Ключевые параметры
Размер 16
Y-образный ход 90 мм ... 110 мм
Z ход 35 мм ... 50 мм
Ход по Z, рабочий ход 20 мм
Амортизация Амортизатор на обоих концах Мягкая характеристическая кривая
Монтажное положение Направляющая шина Вертикаль
Описание производителя
Перегрузочный модуль
Технические данные 533608
Технические характеристики
| Размер | 16 |
| Y-образный ход | 90 мм ... 110 мм |
| Z ход | 35 мм ... 50 мм |
| Ход по Z, рабочий ход | 20 мм |
| Амортизация | Амортизатор на обоих концах Мягкая характеристическая кривая |
| Монтажное положение | Направляющая шина Вертикаль |
| Режим работы | Двойного действия |
| Конструкция | Поперечная направляющая Поворотный модуль Последовательность движения с принудительным управлением |
| Определение положения | Через бесконтактный датчик |
| Защита от крутящего момента/направляющей | Поперечная направляющая |
| Рабочее давление | 4 бар ... 8 бар |
| Мин. время цикла | 0.8 s |
| Точность повторения | ±0.01 мм |
| Рабочая среда | Сжатый воздух по ISO 8573-1:2010 [7:-:-] |
| Указание по рабочей и экспериментальной среде | Возможна работа со смазкой (в этом случае всегда требуется смазка) |
| Соответствие требованиям LABS (PWIS) | VDMA24364-B2-L |
| Температура окружающей среды | 0 °C ... 60 °C |
| Макс. крутящий момент Mx динамический | 2.4 Нм |
| Макс. крутящий момент Mx статический | 10 Нм |
| Макс. крутящий момент My динамический | 2.4 Нм |
| Макс. крутящий момент My статический | 10 Нм |
| Макс. момент Mz динамический | 2.4 Нм |
| Макс. крутящий момент Mz статический | 10 Нм |
| Макс. эффективная нагрузка | 1 кг |
| Теоретическая сила при 0.6 МПа (6 бар, 87 фунтов на кв. дюйм) | 50 N |
| Вес изделия | 4600 грамм |
| Монтаж переднего блока | Со сквозным отверстием |
| Тип монтажа | Со сквозным отверстием Гайки с прорезью |
| Пневматическое соединение | M5 |
| Плита основания материала | Кованый алюминиевый сплав |
| Материал поперечной направляющей | Закаленная сталь |
| Компоненты со стороны материала | Кованый алюминиевый сплав |
