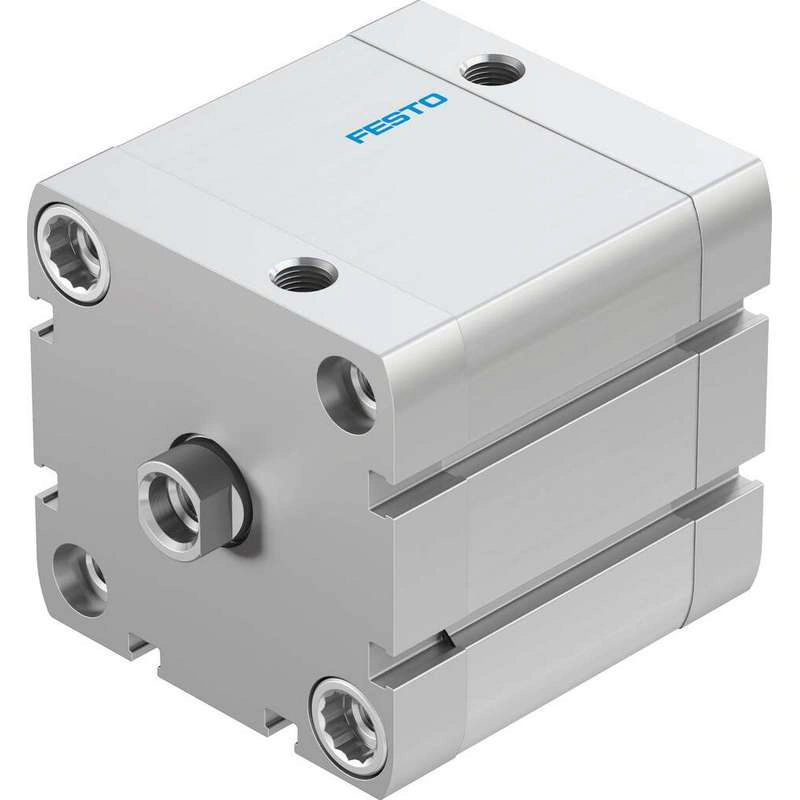

ADN-63-30-I-P-A
Артикул 536346
- Вес59 г
Цена по запросу Проверим склады дистрибьюторов и завода, пришлём КП с ценой и сроком. Отгрузка под заказ — до 60 дней
sales@spectrprom.ru Работаем с НДС · до терминала ТК 500 ₽ · гарантия 12 месяцев
Ключевые параметры
Ход 30 мм
Диаметр поршня 63 мм
Резьба штока поршня M10
Амортизация Эластичные амортизирующие кольца/пластины на обоих концах
Монтажная позиция опция
Соответствует стандарту ISO 21287
Описание производителя
Компактный цилиндр
Технические данные 536346
Технические характеристики
| Ход | 30 мм |
| Диаметр поршня | 63 мм |
| Резьба штока поршня | M10 |
| Амортизация | Эластичные амортизирующие кольца/пластины на обоих концах |
| Монтажная позиция | опция |
| Соответствует стандарту | ISO 21287 |
| Конец поршня-штока | Внутренняя резьба |
| Определение положения | Через бесконтактный датчик |
| Символ | 00991217 |
| Варианты | Шток поршня на одном конце |
| Рабочее давление | 0.06 МПа ... 1 МПа |
| Рабочее давление | 0.6 бар ... 10 бар |
| Режим работы | Двойного действия |
| Рабочая среда | Сжатый воздух по ISO 8573-1:2010 [7:4:4] |
| Указание по рабочей и пилотной среде | Возможна работа со смазкой (в этом случае всегда требуется смазка) |
| Класс коррозионной стойкости CRC | 2 - Умеренная коррозионная нагрузка |
| Соответствие требованиям LABS (PWIS) | VDMA24364-B1/B2-L |
| Температура окружающей среды | -20 °C ... 80 °C |
| Энергия удара в крайних положениях | 1.3 J |
| Теоретическая сила при 0.6 МПа (6 бар, 87 фунтов на кв. дюйм), обратный ход | 1750 N |
| Теоретическое усилие при 0.6 МПа (6 бар, 87 фунтов на кв. дюйм), ход вперед | 1870 N |
| Подвижная масса для хода 0 мм | 180 грамм |
| Дополнительная подвижная масса на 10 мм хода | 16 грамм |
| Основная масса для хода 0 мм | 722 грамм |
| Дополнительный вес на 10 мм хода | 59 грамм |
| Тип крепления | Либо: Со сквозным отверстием Внутренняя резьба С принадлежностями |
| Пневматическое соединение | G1/8 |
| Примечание по материалам | Соответствует RoHS |
| Материал хомута винты | Сталь |
| Материал крышки | Анодированный кованый алюминиевый сплав |
| Материал уплотнений | TPE-U(PUR) |
| Материал поршневого штока | Высоколегированная сталь |
| Материал цилиндра | Гладкоанодированный деформируемый алюминиевый сплав |
