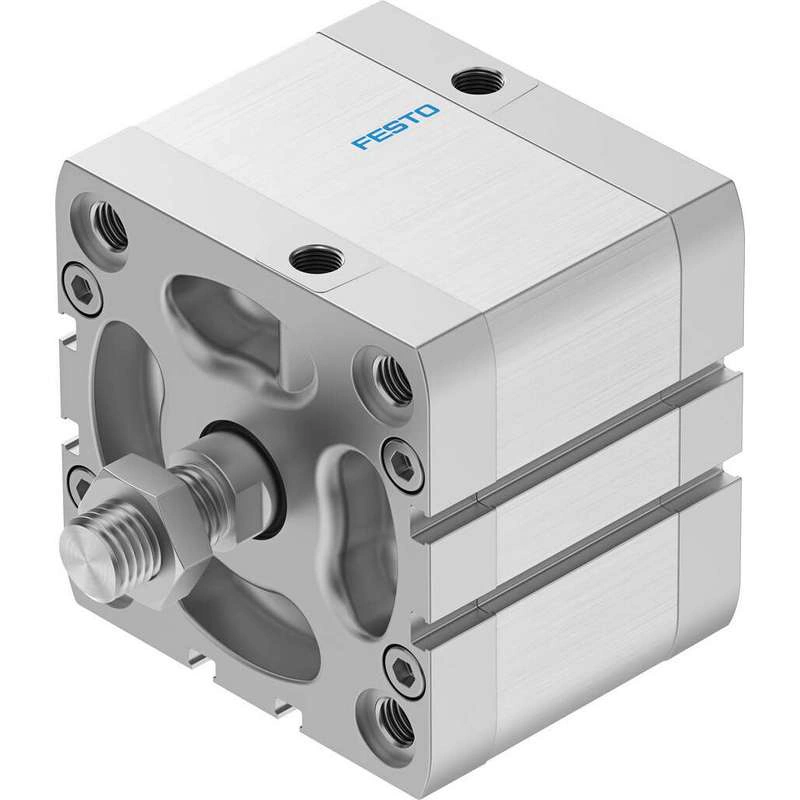

ADN-80- -
Артикул 536351
- Вес79 г
Цена по запросу Проверим склады дистрибьюторов и завода, пришлём КП с ценой и сроком. Отгрузка под заказ — до 60 дней
sales@spectrprom.ru Работаем с НДС · до терминала ТК 500 ₽ · гарантия 12 месяцев
Ключевые параметры
Ход 1 мм ... 500 мм
Диаметр поршня 80 мм
Монтажная позиция опция
Соответствует стандарту ISO 21287
Конструкция Поршень Шток поршня Профильный ствол
Определение положения Через бесконтактный датчик
Описание производителя
Компактный цилиндр
Технические данные 536351
Технические характеристики
| Ход | 1 мм ... 500 мм |
| Диаметр поршня | 80 мм |
| Амортизация | Эластичные амортизирующие кольца/пластины на обоих концах Саморегулирующаяся пневматическая амортизация конечного положения |
| Монтажная позиция | опция |
| Соответствует стандарту | ISO 21287 |
| Конструкция | Поршень Шток поршня Профильный ствол |
| Определение положения | Через бесконтактный датчик |
| Варианты | Разрешение на взрывозащиту (ATEX) Металлы с медью, цинком или никелем в качестве основного компонента исключены из применения. Исключение составляют никель в стали, химически никелированные поверхности, печатные платы, кабели, электрические штекеры и катушки. Улучшенные ходовые характеристики Удлиненная наружная резьба поршневого штока Нестандартная резьба на штоке поршня Удлиненный поршневой шток С защитой от проворачивания Высокая степень защиты от коррозии Защита от пыли Равномерное, медленное движение Низкое трение Сквозной поршневой шток Сквозной, полый поршневой шток Термостойкие уплотнения макс. 120°C Табличка с номинальными характеристиками с лазерным травлением Температурный диапазон от -40 до 80°C Поршневой шток на одном конце |
| Рабочее давление | 0.06 МПа ... 1 МПа |
| Рабочее давление | 0.6 бар ... 10 бар |
| Режим работы | Двойное действие |
| Знак CE (см. декларацию соответствия) | В соответствии с Директивой ЕС по взрывозащите (ATEX) |
| Маркировка CE (см. декларацию соответствия) | В соответствии с инструкциями UK EX |
| Взрывозащита | Зона 1 (ATEX) Зона 2 (ATEX) Зона 21 (ATEX) Зона 22 (ATEX) |
| Газ категории ATEX | II 2грамм |
| Категория ATEX пыль | II 2D |
| Тип взрывозащиты для газа | Ex h IIC T4 Gb |
| Взрывозащита от пыли | Ex h IIIC T120°C Db |
| Взрывоопасная температура окружающей среды | -20°C <= Ta <= +60°C |
| Рабочая среда | Сжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4] |
| Указание по рабочей и экспериментальной среде | Возможна работа со смазкой (в этом случае всегда требуется смазка) |
| Класс коррозионной стойкости CRC | 0 - Нет коррозионного напряжения 2 - Умеренная коррозионная нагрузка 3 - высокая коррозионная нагрузка |
| Соответствие требованиям LABS (PWIS) | VDMA24364-B1/B2-L VDMA24364 зона III |
| Пригодность для производства литий-ионных аккумуляторов | Металлы, содержащие более 1% меди, цинка или никеля по массе, исключены из применения. Исключение составляют никель в стали, химически никелированные поверхности, печатные платы, кабели, электрические штепсельные разъемы и катушки |
| Температура окружающей среды | -40 °C ... 120 °C |
| Теоретическая сила при 0.6 МПа (6 бар, 87 фунтов на кв. дюйм), обратный ход | 2827 N |
| Теоретическое усилие при 0.6 МПа (6 бар, 87 фунтов на кв. дюйм), опережающий ход | 2827 N ... 3016 N |
| Подвижная масса для хода 0 мм | 400 грамм |
| Дополнительная подвижная масса на 10 мм хода | 25 грамм |
| Основная масса для хода 0 мм | 1121 грамм |
| Дополнительный вес на 10 мм хода | 79 грамм |
| Тип крепления | Либо: Со сквозным отверстием С внутренней резьбой С принадлежностями |
| Пневматическое соединение | G1/8 |
| Примечание по материалам | Соответствует RoHS |
| Материал воротниковых винтов | Сталь |
| Материал крышки | Литой алюминий, с покрытием Анодированный кованый алюминиевый сплав |
| Материал поршневого штока | Высоколегированная сталь |
| Материал цилиндра | Гладкоанодированный кованый алюминиевый сплав |
