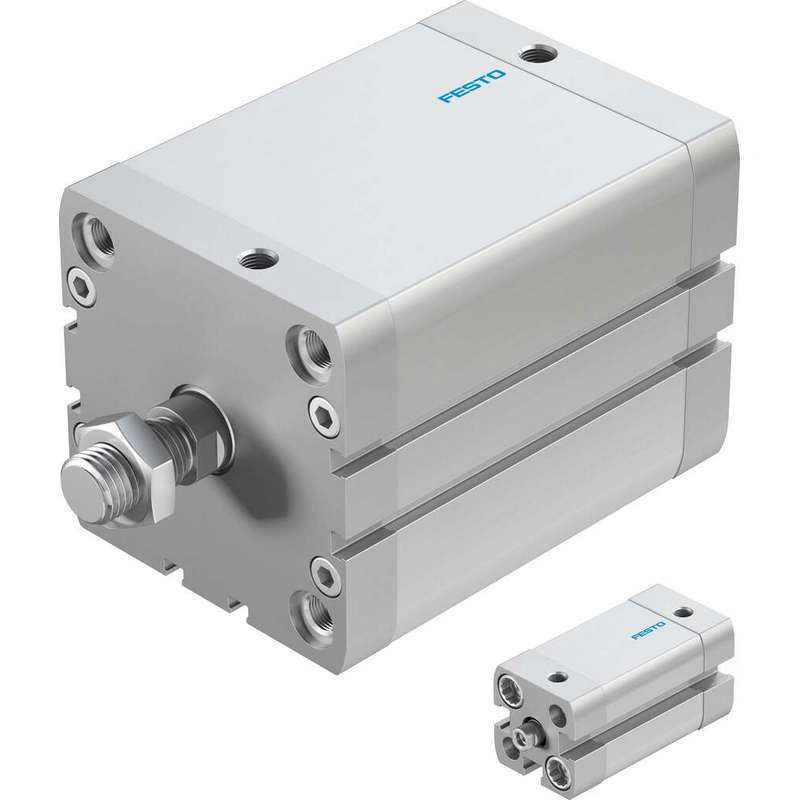

Компактный цилиндр Festo 536372
Внешний вид может отличаться. Сверяйте артикул по документации производителя.
Компактный цилиндр

ADN-100- -

Артикул 536372
  • Вес2,15 кг
Цена по запросу Проверим склады дистрибьюторов и завода, пришлём КП с ценой и сроком. Отгрузка под заказ — до 60 дней

sales@spectrprom.ru Работаем с НДС · до терминала ТК 500 ₽ · гарантия 12 месяцев

Ключевые параметры

Ход 1 мм ... 500 мм
Диаметр поршня 100 мм
Монтажное положение опция
Соответствует стандарту ISO 21287
Конструкция Поршень Поршневой шток Профильный ствол
Определение положения Через бесконтактный датчик

Описание производителя

Компактный цилиндр

Технические данные 536372

Технические характеристики

Ход1 мм ... 500 мм
Диаметр поршня100 мм
АмортизацияЭластичные амортизирующие кольца/пластины на обоих концах
Саморегулирующаяся пневматическая амортизация конечного положения
Монтажное положениеопция
Соответствует стандартуISO 21287
КонструкцияПоршень
Поршневой шток
Профильный ствол
Определение положенияЧерез бесконтактный датчик
ВариантыРазрешение на взрывозащиту (ATEX)
Металлы с медью, цинком или никелем в качестве основного компонента исключены из использования. Исключение составляют никель в стали, химически никелированные поверхности, печатные платы, кабели, электрические штепсельные разъемы и катушки.
Улучшенные ходовые характеристики
Удлиненная наружная резьба штока поршня
Нестандартная резьба на штоке поршня
Удлиненный поршневой шток
С защитой от вращения
Высокая степень защиты от коррозии
Защита от пыли
Усиленный поршневой шток
Равномерное, медленное движение
Низкое трение
Через шток поршня
Сквозной полый поршневой шток
Термостойкие уплотнения макс. 120°C
Лазерная травленая табличка с номинальными характеристиками
Поршневой шток на одном конце
Рабочее давление0.06 МПа ... 1 МПа
Рабочее давление0.6 бар ... 10 бар
Режим работыДвойное действие
Маркировка CE (см. декларацию о соответствии)В соответствии с Директивой ЕС по взрывозащите (ATEX)
Маркировка CE (см. декларацию соответствия)В соответствии с инструкциями UK EX
Защита от взрываЗона 1 (ATEX)
Зона 2 (ATEX)
Зона 21 (ATEX)
Зона 22 (ATEX)
Категория ATEX газII 2грамм
Категория ATEX пыльII 2D
Тип взрывозащиты для газаEx h IIC T4 Gb
Тип взрывозащиты от воспламенения пылиEx h IIIC T120°C Db
Взрывоопасная температура окружающей среды-20°C <= Ta <= +60°C
Рабочая средаСжатый воздух по ISO 8573-1:2010 [7:4:4]
Указание по рабочей и пилотной средеВозможна работа со смазкой (в этом случае всегда требуется работа со смазкой)
Класс коррозионной стойкости CRC0 - отсутствие коррозионной нагрузки
2 - Умеренный коррозионный стресс
3 - высокий коррозионный стресс
Соответствие требованиям LABS (PWIS)VDMA24364-B1/B2-L
VDMA24364 зона III
Пригодность для производства литий-ионных аккумуляторовМеталлы, содержащие более 1% меди, цинка или никеля по массе, исключены из применения. Исключение составляют никель в стали, химически никелированные поверхности, печатные платы, кабели, электрические штекерные разъемы и катушки
Температура окружающей среды-40 °C ... 120 °C
Теоретическое усилие при 0.6 МПа (6 бар, 87 фунтов на кв. дюйм), обратный ход4524 N
Теоретическое усилие при 0.6 МПа (6 бар, 87 фунтов на кв. дюйм), опережающий ход4524 N ... 4712 N
Подвижная масса для хода 0 мм570 грамм
Дополнительная подвижная масса на 10 мм хода25 грамм
Базовый вес для хода 0 мм2154 грамм
Дополнительный вес на 10 мм хода98 грамм
Тип крепленияЛибо
Со сквозным отверстием
Внутренняя резьба
С принадлежностями
Пневматическое соединениеG1/8
Указание по материаламСоответствует требованиям RoHS
Материал воротниковых винтовСталь
Материал крышкиЛитой алюминий, с покрытием
Анодированный кованый алюминиевый сплав
Материал поршневого штокаВысоколегированная сталь
Материал ствола цилиндраГладкий анодированный кованый алюминиевый сплав
