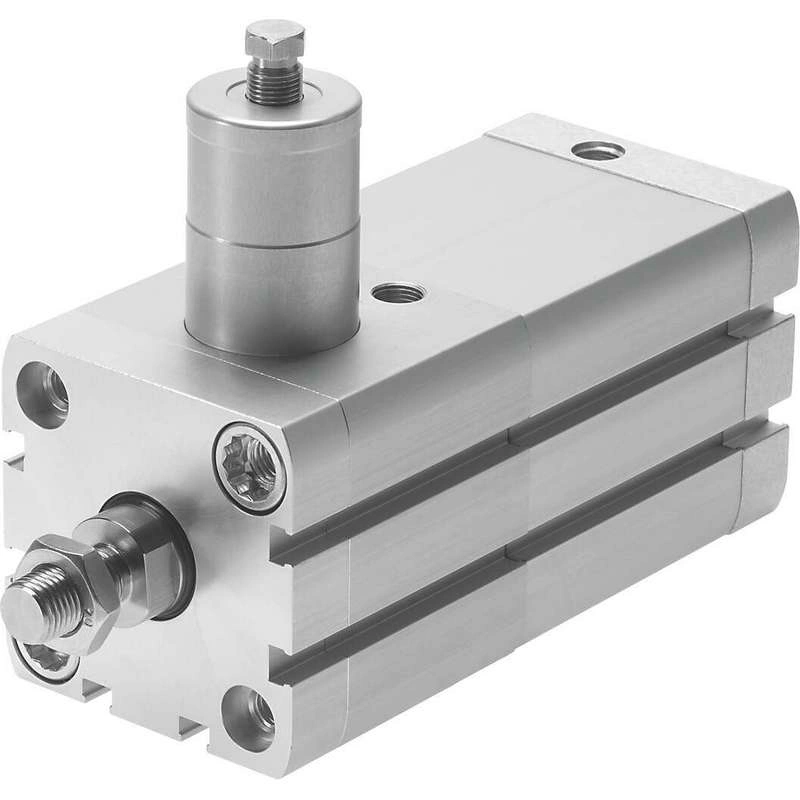

ADN-32- -KP-
Артикул 548208
Цена по запросу Проверим склады дистрибьюторов и завода, пришлём КП с ценой и сроком. Отгрузка под заказ — до 60 дней
sales@spectrprom.ru Работаем с НДС · до терминала ТК 500 ₽ · гарантия 12 месяцев
Ключевые параметры
Ход 10 мм ... 400 мм
Диаметр поршня 32 мм
Резьба на штоке поршня M10x1.25
На основе стандарта ISO 21287
Амортизация Упругие амортизирующие кольца/пластины на обоих концах
Монтажное положение опция
Описание производителя
Компактный цилиндр
Технические данные 548208
Технические характеристики
| Ход | 10 мм ... 400 мм |
| Диаметр поршня | 32 мм |
| Резьба на штоке поршня | M10x1.25 |
| На основе стандарта | ISO 21287 |
| Амортизация | Упругие амортизирующие кольца/пластины на обоих концах |
| Монтажное положение | опция |
| Тип зажима с направлением действия | с обеих сторон |
| Конец поршневого штока | Внутренняя резьба |
| Конструкция | Поршень Шток поршня Ствол цилиндра |
| Определение положения | Через бесконтактный датчик |
| Символ | 00991260 |
| Варианты | Удлиненная наружная резьба поршневого штока Нестандартная резьба на штоке поршня Удлиненный поршневой шток Табличка с номинальными характеристиками с лазерным травлением |
| Рабочее давление | 0.15 МПа ... 1 МПа |
| Рабочее давление | 1.5 бар ... 10 бар |
| Режим работы | Двойного действия |
| Рабочая среда | Сжатый воздух по ISO 8573-1:2010 [7:4:4] |
| Указание по рабочей и пилотной среде | Возможность работы со смазкой (в этом случае всегда требуется смазка) |
| Класс коррозионной стойкости CRC | 2 - Умеренная коррозионная нагрузка |
| Соответствие требованиям LABS (PWIS) | VDMA24364-B1/B2-L |
| Температура окружающей среды | -10 °C ... 80 °C |
| Энергия удара в крайних положениях | 0.4 J |
| Теоретическое усилие при 0.6 МПа (6 бар, 87 фунтов на кв. дюйм), обратный ход | 415 N |
| Теоретическая сила при 0.6 МПа (6 бар, 87 фунтов на кв. дюйм), ход вперед | 483 N |
| Подвижная масса для хода 0 мм | 100 грамм |
| Дополнительная подвижная масса на 10 мм хода | 9 грамм |
| Основная масса для хода 0 мм | 503 грамм |
| Дополнительная масса на 10 мм хода | 29 грамм |
| Тип крепления | Внутренняя резьба С принадлежностями |
| Пневматическое соединение | G1/8 |
| Примечание по материалам | Соответствует требованиям RoHS |
| Материал крышки | Кованый алюминиевый сплав Анодированный |
| Материал поршневого штока | Высоколегированная сталь |
| Материал цилиндра | Кованый алюминиевый сплав Гладкий анодированный |
