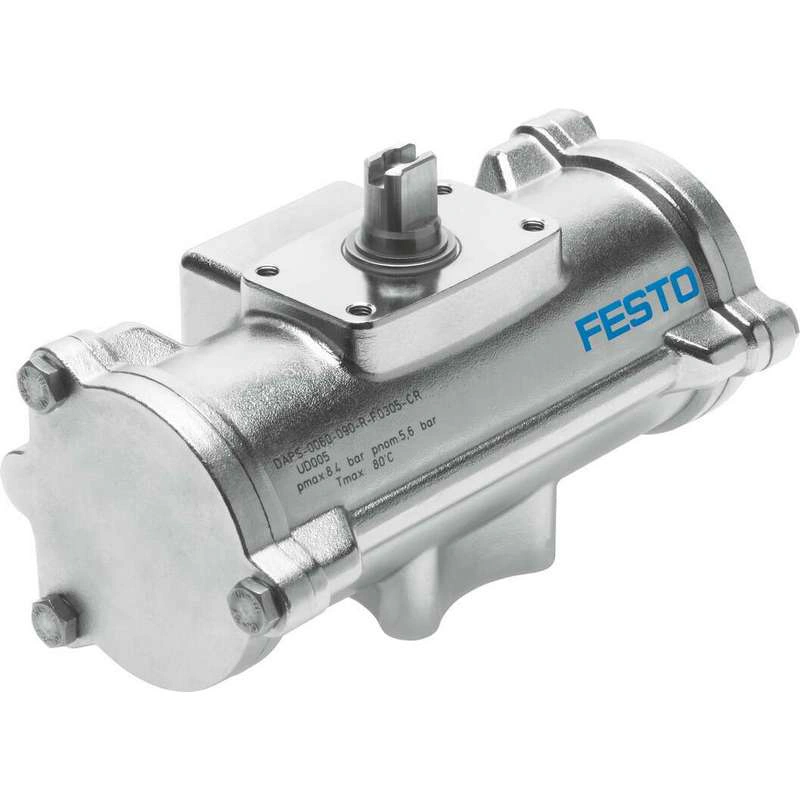

Технические характеристики
Размер привода клапана | 0120 |
Расположение фланцевых отверстий | F05 F07 |
Угол поворота | 90 град |
Глубина присоединения вала | 16.3 мм |
Фитинговое соединение соответствует стандарту | ISO 5211 |
Амортизация | Без амортизации |
Монтажное положение | опция |
Режим работы | Двойного действия |
Расчетное | Система скотча |
Определение положения | Без |
Направление закрытия | Закрывается справа |
Символ | 00991265 |
Соединение клапана соответствует стандарту | VDI/VDE 3845 (NAMUR) |
Уровень целостности безопасности (SIL) | До SIL 2 Режим высокого спроса До SIL 2 Режим низкого спроса |
Рабочее давление | 0.25 МПа … 0.84 МПа |
Рабочее давление | 2.5 бар … 8.4 бар |
Номинальное рабочее давление | 0.56 МПа |
Номинальное рабочее давление | 5.6 бар |
Маркировка CE (см. декларацию соответствия) | В соответствии с Директивой ЕС по взрывозащите (ATEX) |
Маркировка CE (см. декларацию соответствия) | В соответствии с инструкциями UK EX |
Защита от взрыва | Зона 1 (ATEX) Зона 2 (ATEX) Зона 21 (ATEX) Зона 22 (ATEX) |
Орган, выдавший сертификат | Немецкий совет по техническому контролю Север (TÜV Nord) 212170801 |
Газ категории ATEX | II 2грамм |
Категория ATEX по пыли | II 2D |
Вид взрывозащиты для газа | Ex h IIC T6…T3 Gb X |
Вид взрывозащиты от воспламенения пыли | Ex h IIIC T85°C…T200°C Db X |
Взрывоопасная температура окружающей среды | -20°C <= Ta <= +60°C |
Рабочая среда | Сжатый воздух по ISO 8573-1:2010 [7:4:4] |
Указание по рабочей и пилотной среде | Возможна работа со смазкой (в этом случае всегда требуется смазка) |
Класс коррозионной стойкости CRC | 3 — высокое коррозионное напряжение |
Соответствие требованиям LABS (PWIS) | VDMA24364-B1/B2-L |
Температура окружающей среды | -20 °C … 80 °C |
Крутящий момент при номинальном рабочем давлении и угле поворота 0° | 120 Нм |
Крутящий момент при номинальном рабочем давлении и угле поворота 50° | 60 Нм |
Крутящий момент при номинальном рабочем давлении и угле поворота 90° | 90 Нм |
Расход воздуха при 0.6 МПа (6 бар, 87 фунтов на кв. дюйм) за цикл 0°-номинальный угол поворота-0° | 4.06 l |
Вес изделия | 3300 грамм |
Соединение вала | T14 |
Пневматическое соединение | G1/8 |
Указание по материалам | Соответствует требованиям RoHS |
Материальная крышка | Высоколегированная нержавеющая сталь |
Номер материала крышка | 1.4408 |
Материал уплотнений | FPM NBR PUR |
Материал корпуса | Высоколегированная нержавеющая сталь |
Номер материала Корпус | 1.4408 |
Материал винтов | Высоколегированная нержавеющая сталь |
Материал вала | Высоколегированная нержавеющая сталь |
Номер материала вала | 1.4301 |
