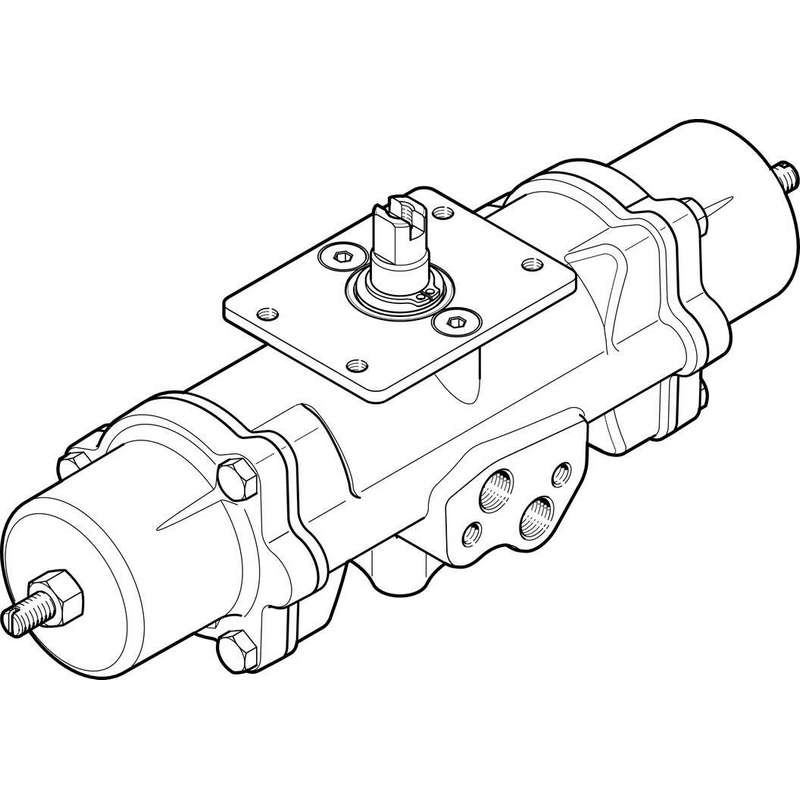

Технические характеристики
| Размер привода клапана | 0015 |
| Расположение фланцевых отверстий | F03 |
| Угол поворота | 90 град |
| Глубина соединения вала | 10.2 мм |
| Амортизация | Без амортизации |
| Монтажное положение | опция |
| Режим работы | Одностороннего действия |
| Конструкция | Система «скотч-вор |
| Определение положения | Без |
| Направление закрытия | Закрывается справа |
| Символ | 00991266 |
| Уровень целостности безопасности (SIL) | До SIL 2 Режим высокого спроса Для режима низкого спроса SIL 2 |
| Давление питания для прочности пружины | 0.56 МПа |
| Давление питания для силы пружины | 5.6 бар |
| Рабочее давление | 0.56 МПа … 0.84 МПа |
| Рабочее давление | 5.6 бар … 8.4 бар |
| Номинальное рабочее давление | 0.56 МПа |
| Номинальное рабочее давление | 5.6 бар |
| Знак CE (см. декларацию соответствия) | В соответствии с Директивой ЕС по взрывозащите (ATEX) |
| Маркировка CE (см. декларацию соответствия) | В соответствии с инструкциями UK EX |
| Взрывозащита | Зона 1 (ATEX) Зона 2 (ATEX) Зона 21 (ATEX) Зона 22 (ATEX) |
| Орган, выдавший сертификат | Немецкий совет по техническому контролю Север (TÜV Nord) 212170801 |
| Газ категории ATEX | II 2грамм |
| Пыль категории ATEX | II 2D |
| Тип взрывозащиты для газа | Ex h IIC T6…T3 Gb X |
| Тип взрывозащиты для пыли | Ex h IIIC T85°C…T200°C Db X |
| Взрывоопасная температура окружающей среды | -20°C <= Та <= +60°C |
| Рабочая среда | Сжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4] |
| Указания по рабочей и экспериментальной среде | Возможна работа со смазкой (в этом случае всегда требуется смазка) |
| Класс коррозионной стойкости CRC | 3 — высокая коррозионная нагрузка |
| Соответствие требованиям LABS (PWIS) | VDMA24364-B1/B2-L |
| Температура окружающей среды | -20 °C … 80 °C |
| Крутящий момент при номинальном рабочем давлении и угле поворота 0° | 15 Нм |
| Крутящий момент при номинальном рабочем давлении и угле поворота 50° | 7.5 Нм |
| Крутящий момент при номинальном рабочем давлении и угле поворота 90° | 10 Нм |
| Момент возврата пружины при угле поворота 0° | 10 Нм |
| Момент возврата пружины при угле поворота 50° | 7.5 Нм |
| Момент возврата пружины при угле поворота 90° | 15 Нм |
| Прочность пружины | 4 |
| Расход воздуха при 0.6 МПа (6 бар, 87 фунтов на кв. дюйм) за цикл 0°-номинальный угол поворота-0° | 0.6 l |
| Вес изделия | 1600 грамм |
| Подключение вала | T9 |
| Пневматическое соединение | G1/8 |
| Указание по материалам | Соответствует требованиям RoHS |
| Материальная крышка | Высоколегированная нержавеющая сталь |
| Номер материала крышки | 1.4408 |
| Материал уплотнений | FPM NBR PUR |
| Материал корпуса | Высоколегированная нержавеющая сталь |
| Номер материала Корпус | 1.4408 |
| Материал винтов | Высоколегированная нержавеющая сталь |
| Материал вала | Высоколегированная нержавеющая сталь |
| Номер материала вал | 1.4301 |
