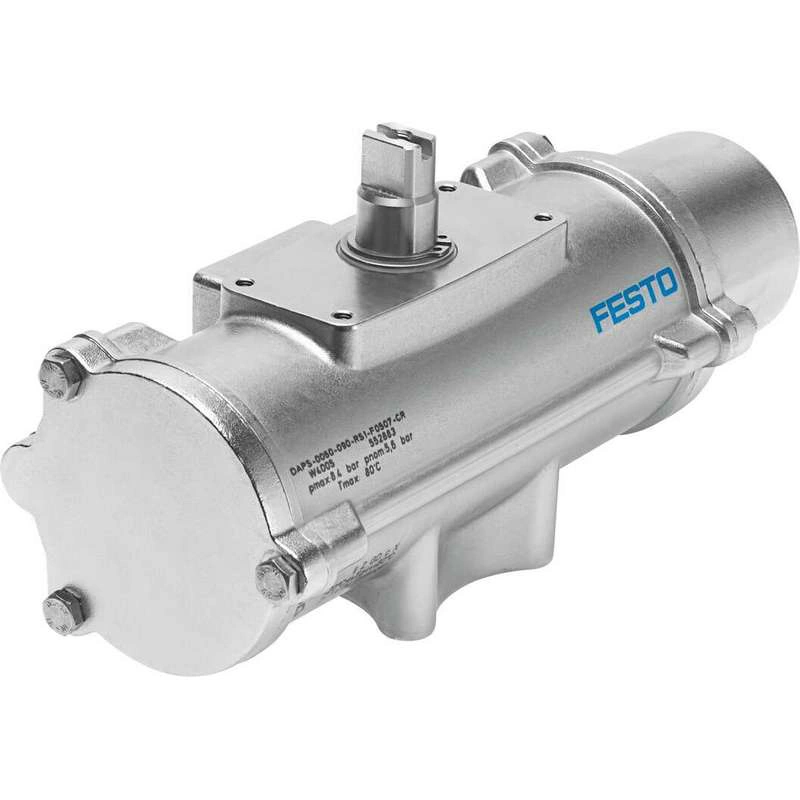

Технические характеристики
Размер привода клапана | 0120 |
Расположение фланцевых отверстий | F05 F07 |
Угол поворота | 90 градусов |
Глубина соединения вала | 19.3 мм |
Фитинговое соединение соответствует стандарту | ISO 5211 |
Амортизация | Без амортизации |
Монтажное положение | опция |
Режим работы | Одностороннего действия |
Конструкция | Система скотча |
Определение положения | Без |
Направление закрытия | Закрывается вправо |
Символ | 00991266 |
Соединение клапана соответствует стандарту | VDI/VDE 3845 (NAMUR) |
Уровень безопасности (SIL) | До SIL 2 Режим высокого спроса Для режима низкого спроса SIL 2 |
Давление питания для обеспечения прочности пружины | 0.28 МПа |
Давление питания для обеспечения прочности пружины | 2.8 бар |
Рабочее давление | 0.28 МПа … 0.84 МПа |
Рабочее давление | 2.8 бар … 8.4 бар |
Номинальное рабочее давление | 0.56 МПа |
Номинальное рабочее давление | 5.6 бар |
Знак CE (см. декларацию соответствия) | В соответствии с Директивой ЕС по взрывозащите (ATEX) |
Маркировка CE (см. декларацию соответствия) | В соответствии с инструкциями UK EX |
Взрывозащита | Зона 1 (ATEX) Зона 2 (ATEX) Зона 21 (ATEX) Зона 22 (ATEX) |
Орган по выдаче сертификатов | Немецкий совет технического контроля Север (TÜV Nord) 212170801 |
Категория ATEX газ | II 2грамм |
Пыль категории ATEX | II 2D |
Тип взрывозащиты для газа | Ex h IIC T6…T3 Gb X |
Тип взрывозащиты от воспламенения для пыли | Ex h IIIC T85°C…T200°C Db X |
Взрывоопасная температура окружающей среды | -20°C <= Ta <= +60°C |
Эксплуатационный носитель | Сжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4] |
Указание по рабочей и пилотной среде | Возможна работа со смазкой (в этом случае всегда требуется смазка) |
Класс коррозионной стойкости CRC | 3 — высокая коррозионная нагрузка |
Соответствие требованиям LABS (PWIS) | VDMA24364-B1/B2-L |
Температура окружающей среды | -20 °C … 80 °C |
Возвратный момент пружины при угле поворота 0° | 40 Нм |
Момент возврата пружины при угле поворота 50° | 30 Нм |
Момент возврата пружины при угле поворота 90° | 60 Нм |
Сила пружины | 1 |
Расход воздуха при 0.6 МПа (6 бар, 87 фунтов на квадратный дюйм) за цикл 0°-номинальный угол поворота-0° | 4.9 l |
Вес изделия | 7600 грамм |
Соединение вала | T17 |
Пневматическое соединение | G1/8 |
Примечание по материалам | Соответствует требованиям RoHS |
Материал крышки | Высоколегированная нержавеющая сталь |
Материал номерной крышки | 1.4408 |
Материал уплотнений | FPM NBR ПОЛИУРЕТАН |
Материал корпуса | Высоколегированная нержавеющая сталь |
Номер материала корпус | 1.4408 |
Материал винтов | Высоколегированная нержавеющая сталь |
Материальный вал | Высоколегированная нержавеющая сталь |
Номер материала Вал | 1.4301 |
