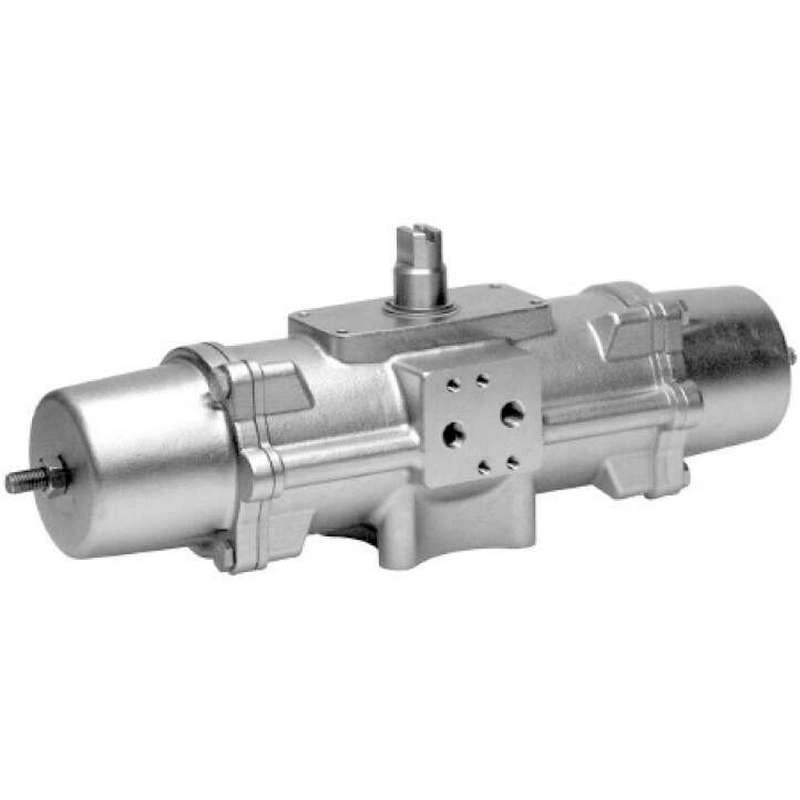

Технические характеристики
Размер привода клапана | 0240 |
Расположение фланцевых отверстий | F07 F10 |
Угол поворота | 90 град |
Глубина соединения вала | 24.3 мм |
Фитинговое соединение соответствует стандарту | ISO 5211 |
Амортизация | Без амортизации |
Монтажное положение | опция |
Режим работы | Одностороннего действия |
Конструкция | Система скотча |
Определение положения | Без |
Направление закрытия | Закрывается справа |
Символ | 00991266 |
Соединение клапана соответствует стандарту | VDI/VDE 3845 (NAMUR) |
Уровень безопасности (SIL) | До SIL 2 Режим высокого спроса Для режима низкого спроса SIL 2 |
Давление питания для силы пружины | 0.35 МПа |
Давление питания для силы пружины | 3.5 бар |
Рабочее давление | 0.35 МПа … 0.84 МПа |
Рабочее давление | 3.5 бар … 8.4 бар |
Номинальное рабочее давление | 0.56 МПа |
Номинальное рабочее давление | 5.6 бар |
Маркировка CE (см. декларацию соответствия) | В соответствии с Директивой ЕС по взрывозащите (ATEX) |
Маркировка CE (см. декларацию соответствия) | В соответствии с инструкциями UK EX |
Взрывозащита | Зона 1 (ATEX) Зона 2 (ATEX) Зона 21 (ATEX) Зона 22 (ATEX) |
Орган по выдаче сертификатов | Северный совет по техническому контролю Германии (TÜV Nord) 212170801 |
Газ категории ATEX | II 2грамм |
Пыль категории ATEX | II 2D |
Вид взрывозащиты по воспламенению газа | Ex h IIC T6…T3 Gb X |
Тип взрывозащиты от воспламенения для пыли | Ex h IIIC T85°C…T200°C Db X |
Взрывоопасная температура окружающей среды | -20°C <= Ta <= +60°C |
Рабочая среда | Сжатый воздух по ISO 8573-1:2010 [7:4:4] |
Указание по рабочей и пилотной среде | Возможна работа со смазкой (в этом случае всегда требуется смазка) |
Класс коррозионной стойкости CRC | 3 — высокая коррозионная нагрузка |
Соответствие требованиям LABS (PWIS) | VDMA24364-B1/B2-L |
Температура окружающей среды | -20 °C … 80 °C |
Крутящий момент при номинальном рабочем давлении и угле поворота 0° | 300 Нм |
Крутящий момент при номинальном рабочем давлении и угле поворота 50° | 165 Нм |
Крутящий момент при номинальном рабочем давлении и угле поворота 90° | 250 Нм |
Возвратный момент пружины при угле поворота 0° | 100 Нм |
Момент возврата пружины при угле поворота 50° | 75 Нм |
Момент возврата пружины при угле поворота 90° | 150 Нм |
Прочность пружины | 2 |
Расход воздуха при 0.6 МПа (6 бар, 87 фунтов на квадратный дюйм) за цикл 0°-номинальный угол поворота-0° | 9.66 l |
Вес изделия | 12900 грамм |
Соединение вала | T22 |
Пневматическое соединение | G1/8 |
Примечание по материалам | Соответствует требованиям RoHS |
Материальная крышка | Высоколегированная нержавеющая сталь |
Номер материала крышки | 1.4408 |
Уплотнения из материала | FPM NBR PUR |
Корпус из материала | Высоколегированная нержавеющая сталь |
Номер материала корпус | 1.4408 |
Материал винтов | Высоколегированная нержавеющая сталь |
Материал вала | Высоколегированная нержавеющая сталь |
Номер материала Вал | 1.4301 |
