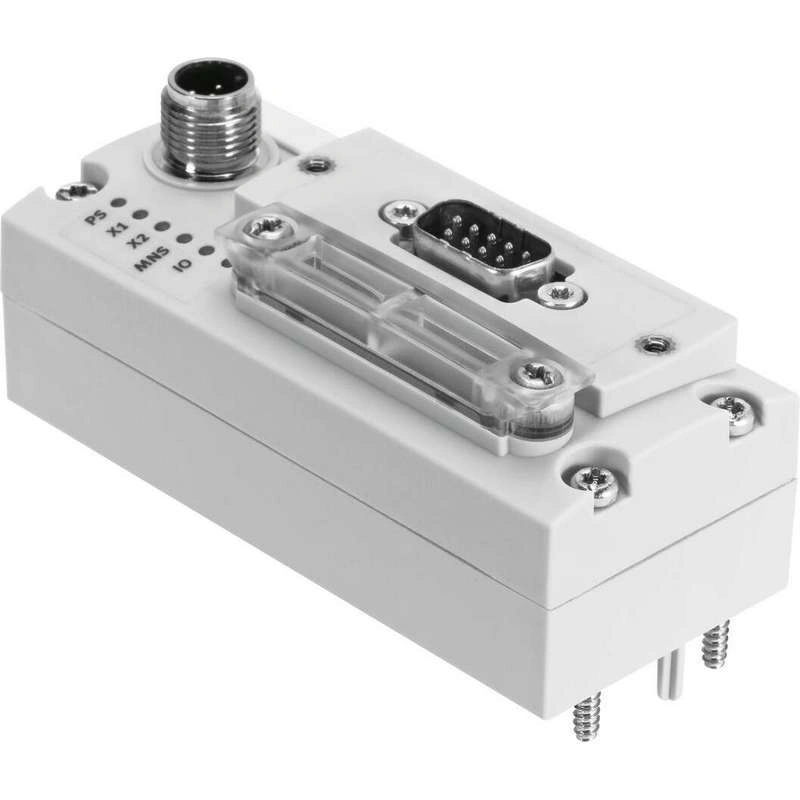

Технические характеристики
| Протокол | DeviceNet |
| Размеры (Ш x Д x В) | 40 x 91 x 50 мм |
| Размер сетки | 40 мм |
| Тип монтажа | Электрический интерфейс На электрическом основании |
| Вес изделия | 90 грамм |
| Температура окружающей среды | -5 °C … 50 °C |
| Температура хранения | -20 °C … 70 °C |
| Степень защиты | IP65 IP67 |
| Примечание по степени защиты | В собранном состоянии Неиспользуемые соединения герметизированы |
| Класс коррозионной стойкости CRC | 2 — Умеренная коррозионная нагрузка |
| Соответствие требованиям LABS (PWIS) | VDMA24364 зона III |
| Знак CE (см. декларацию соответствия) | В соответствии с Директивой ЕС по электромагнитной совместимости В соответствии с директивой ЕС RoHS |
| Маркировка CE (см. декларацию соответствия) | В соответствии с инструкциями Великобритании по ЭМС В соответствии с инструкциями RoHS Великобритании |
| Маркировка KC | KC-EMV |
| Одобрение | Торговая марка RCM c UL, внесен в список (OL) |
| Указание по материалам | Соответствует требованиям RoHS |
| Материал корпуса | PA ПК |
| Светодиодный дисплей, специфический для конкретного изделия | PS: Рабочее напряжение для электроники и питания нагрузки X1: Системное состояние модуля на I-порту 1 X2: Системный статус модуля на I-порту 2 |
| Светодиодный дисплей, специфический для шины | IO: состояние входов/выходов MNS: состояние сети |
| Диагностика | Неисправность связи Диагностика системы Пониженное напряжение |
| Органы управления оператором | DIL-переключатель |
| Примечание по интерфейсу полевой шины | Опциональная технология подключения с аксессуарами: микро-стиль (штекер/гнездо M12x1 A с кодом, 5-контактный, защита IP65), открытый стиль (клеммная колодка, 5-контактный, защита IP20) Открытый стиль (винтовая клемма, 5-контактная, защита IP20) Дополнительная технология подключения с помощью аксессуаров: |
| Интерфейс полевой шины | шина CAN |
| Полевая шина, протокол | DeviceNet |
| Интерфейс полевой шины, функция | Входящее/исходящее шинное соединение |
| Полевая шина, тип подключения | Штекеры |
| Полевая шина, система подключения | Sub-D |
| Интерфейс полевой шины, схема подключения | 00995639 |
| Полевая шина, схема подключения | 9 |
| Интерфейс полевой шины, электрическая изоляция | да |
| Интерфейс полевой шины, скорость передачи данных | 125 кбит/с 250 кбит/с 500 кбит/с |
| Макс. объем адреса, входы | 8 байт |
| Макс. объем адреса, выходы | 8 байт |
| Параметризация | Диагностическое поведение Отказ и отклик в режиме ожидания |
| Время внутреннего цикла | 1 мс на 1 байт пользовательских данных |
| Поддержка конфигурации | файл ЭЦП |
| Дополнительные функции | Ациклический доступ к данным через «Explicit Message «QuickConnect Состояние системы может быть отображено с помощью данных процесса |
| Электропитание, функция | Электроника и нагрузка |
| Питание, тип подключения | Штекеры |
| питание, система подключения | M12x1, B-код согласно EN 61076-2-101 |
| Питание, схема подключения | 00995719 |
| Питание, количество контактов/проводов | 5 |
| Диапазон рабочих напряжений постоянного тока | 18 V … 30 V |
| Номинальное рабочее напряжение постоянного тока | 24 V |
| Макс. источник питания | 4 A |
| Потребляемая мощность номинальное рабочее напряжение | Typ. 65 мА |
