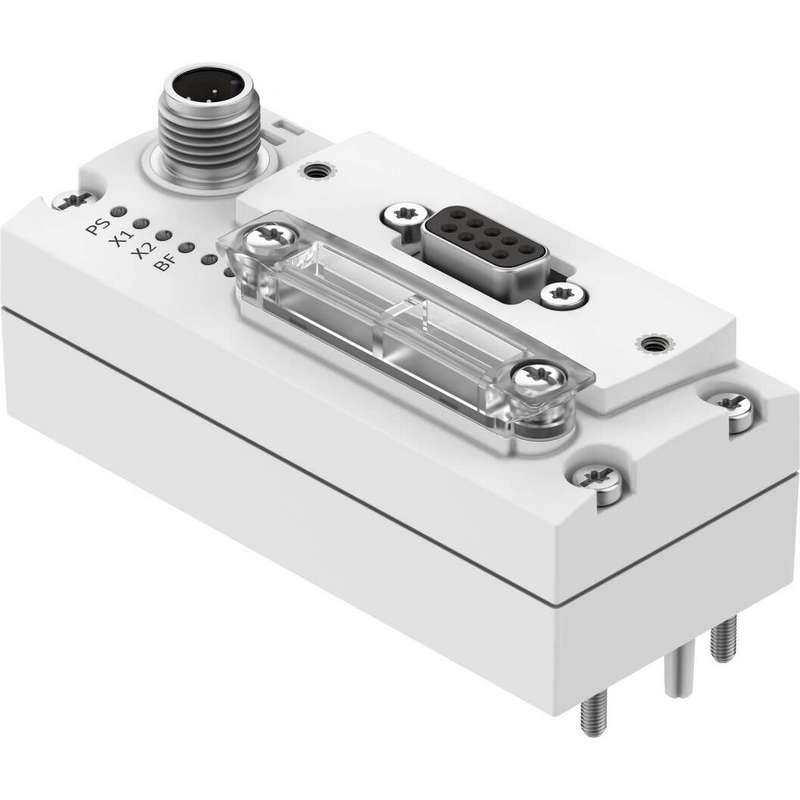

Технические характеристики
| Протокол | Profibus DP |
| Размеры (Ш x Д x В) | 40 x 91 x 50 мм |
| Размер сети | 40 мм |
| Тип монтажа | По электрическому интерфейсу На электрическом основании |
| Вес продукта | 90 грамм |
| Температура окружающей среды | -5 °C … 50 °C |
| Температура хранения | -20 °C … 70 °C |
| Степень защиты | IP65 IP67 |
| Указание на степень защиты | В собранном состоянии Неиспользуемые соединения герметизированы |
| Класс коррозионной стойкости CRC | 2 — Умеренный коррозионный стресс |
| Соответствие требованиям LABS (PWIS) | VDMA24364 зона III |
| Маркировка CE (см. декларацию соответствия) | В соответствии с Директивой ЕС по электромагнитной совместимости В соответствии с директивой ЕС RoHS |
| Маркировка CE (см. декларацию соответствия) | В соответствии с инструкциями Великобритании по ЭМС В соответствии с инструкциями RoHS Великобритании |
| метка KC | KC-EMV |
| Разрешение | Торговая марка RCM c UL us listed (OL) |
| Примечание по материалам | Соответствие RoHS |
| Материал корпуса | PA |
| Светодиодный дисплей, специфический для конкретного продукта | PS: Рабочее напряжение для электроники и питания нагрузки X1: Состояние системы модуля на I-порту 1 X2: Системный статус модуля на I-порту 2 |
| Светодиодный дисплей, специфический для шины | BF: неисправность шины |
| Диагностика | Ошибка связи Диагностика системы Пониженное напряжение |
| Управление оператором | DIL-переключатель |
| Примечание по интерфейсу полевой шины | Штекер/гнездо M12x1 B-код, 5-контактный, защита IP65 Опциональная технология подключения с аксессуарами: |
| Интерфейс полевой шины | PROFIBUS |
| Полевая шина, протокол | PROFIBUS DP |
| Интерфейс полевой шины, функция | Входящее/исходящее шинное соединение |
| Полевая шина, тип подключения | Гнездо |
| Полевая шина, система подключения | Sub-D |
| Интерфейс полевой шины, схема подключения | 00995638 |
| Полевая шина, схема подключения | 9 |
| Интерфейс полевой шины, электрическая изоляция | да |
| Интерфейс полевой шины, скорость передачи данных | 1.5 Мбит/с 12 Мбит/с 187.5 кбит/с 19.2 кбит/с 500 кбит/с 9.6 кбит/с 93.75 кбит/с |
| Макс. объем адреса, входы | 16 байт |
| Макс. объем адреса, выходы | 16 байт |
| Параметрирование | Диагностическое поведение Отклик при отказе |
| Время внутреннего цикла | 1 мс на 1 байт пользовательских данных |
| Опора конфигурации | Файл GSD |
| Дополнительные функции | Аварийное сообщение Состояние системы с помощью диагностического теста |
| Электропитание, функция | Электроника и нагрузка |
| Электропитание, тип подключения | Штекеры |
| электропитание, система подключения | M12x1, A-код в соответствии с EN 61076-2-101 |
| Электропитание, схема подключения | 00995383 |
| Источник питания, количество контактов/проводов | 5 |
| Диапазон рабочего напряжения постоянного тока | 18 V … 30 V |
| Номинальное рабочее напряжение DC | 24 V |
| Макс. источник питания | 4 A |
| Потребляемая мощность номинальное рабочее напряжение | Обычно 100 мА |
