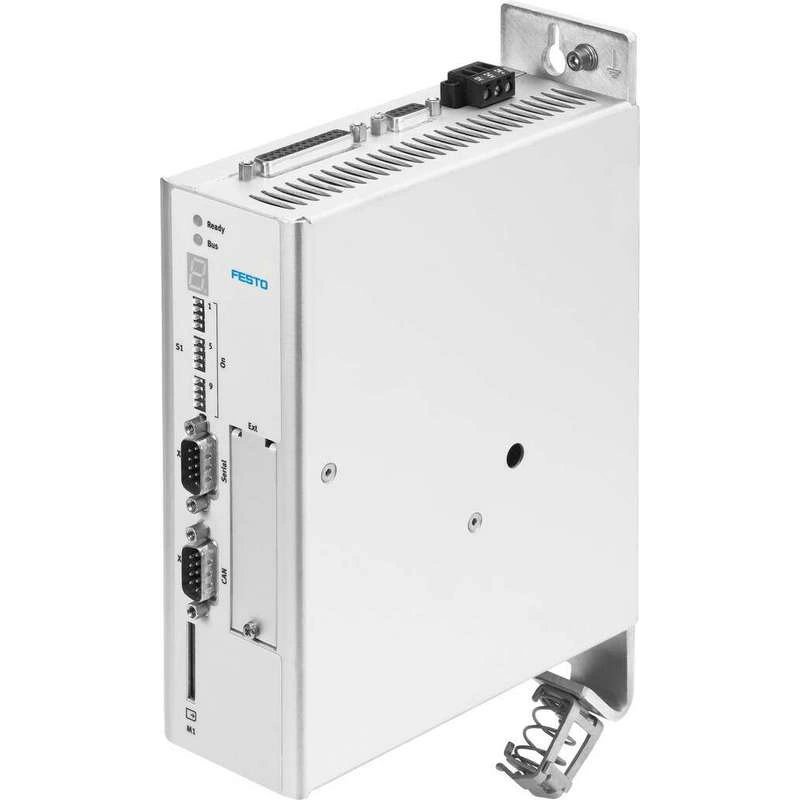

Технические характеристики
| Тип монтажа | На основании С винтовым зажимом |
| Вес изделия | 2000 грамм |
| Дисплей | 7-сегментный дисплей |
| Органы управления оператором | DIP-переключатель |
| Одобрение | BIA C-Tick c UL us listed (OL) |
| Знак CE (см. декларацию соответствия) | В соответствии с Директивой ЕС по электромагнитной совместимости В соответствии с Директивой ЕС по машинному оборудованию В соответствии с директивой ЕС RoHS |
| Маркировка CE (см. декларацию соответствия) | В соответствии с инструкциями Великобритании по ЭМС В соответствии с нормами Великобритании для машин В соответствии с инструкциями UK RoHS |
| Орган, выдавший сертификат | BG MFS 09031 |
| Температура хранения | -25 °C … 70 °C |
| Температура окружающей среды | 0 °C … 50 °C |
| Относительная влажность воздуха | 0 — 90% Без конденсации |
| Степень защиты | IP20 |
| Степень загрязнения | 2 |
| Примечание по материалам | Соответствует требованиям RoHS |
| Соответствие требованиям LABS (PWIS) | VDMA24364-B2-L |
| Номинальный ток, питание нагрузки | 8 A |
| Пиковый ток нагрузки источника питания | 12 A |
| Сетевой фильтр | Встроенный |
| Номинальное напряжение Напряжение нагрузки DC | 48 V |
| Макс. напряжение промежуточного контура постоянный ток | 58 V |
| Сопротивление тормоза | 17 Ом |
| Мощность импульса, сопротивление тормоза | 0.5 кВА |
| Номинальное напряжение питания логики DC | 24 V |
| Допустимый диапазон логического напряжения | ± 20 % |
| Номинальный ток логического источника питания | 0.2 A |
| Класс выходного напряжения AC | 0 В до входного напряжения |
| Макс. длительность пикового тока | 2 s |
| Выходная частота | 0 Гц … 2000 Гц |
| Макс. длина кабеля двигателя без внешнего сетевого фильтра | 25 m |
| Режим работы контроллера | Выходной каскад питания с ШИМ МОП-транзистором |
| Режим работы приводного устройства | Микрошаг, >4000 шагов/оборот |
| Регулируемое снижение тока | Через программное обеспечение |
| Регулировка шага | Программное обеспечение |
| Защитная функция | Контроль I²t Контроль температуры Контроль тока Обнаружение сбоя напряжения Контроль последующих ошибок |
| Настройка номинального тока | Через программное обеспечение |
| Макс. шаговая частота | 4 кГц |
| Интерфейс параметризации | RS232 (9600…115000 бит/с) |
| Связь с полевой шиной | CANopen Profibus DP |
| Подключение шины | Вилки 9-контактный Sub-D |
| Оконечный резистор шины | Встроенный |
| Датчик положения ротора | Энкодер |
| Датчик положения | Энкодер |
| Выход интерфейса энкодера, функция | Спецификация уставки для нижестоящего ведомого привода. |
| Вход интерфейса энкодера, характеристики | RS422 |
| Вход интерфейса энкодера, функция | Задает скорость ведомого привода в синхронном режиме. |
| Характеристики цифровых логических выходов | Свободно конфигурируемый в некоторых случаях Без гальванической развязки |
| Макс. токовые цифровые логические выходы | 100 мА |
| Количество аналоговых входов уставки | 1 |
| Вход уставки рабочего диапазона | ± 10 V |
| Импеданс входа уставки | 20 кОм |
| Количество аналоговых выходов монитора | 1 |
| Рабочий диапазон выходов монитора | ± 10 V |
| Функция безопасности | Безопасное отключение крутящего момента (STO) |
| Уровень производительности (PL) | Безопасное отключение крутящего момента (STO)/категория 3, уровень эффективности d |
