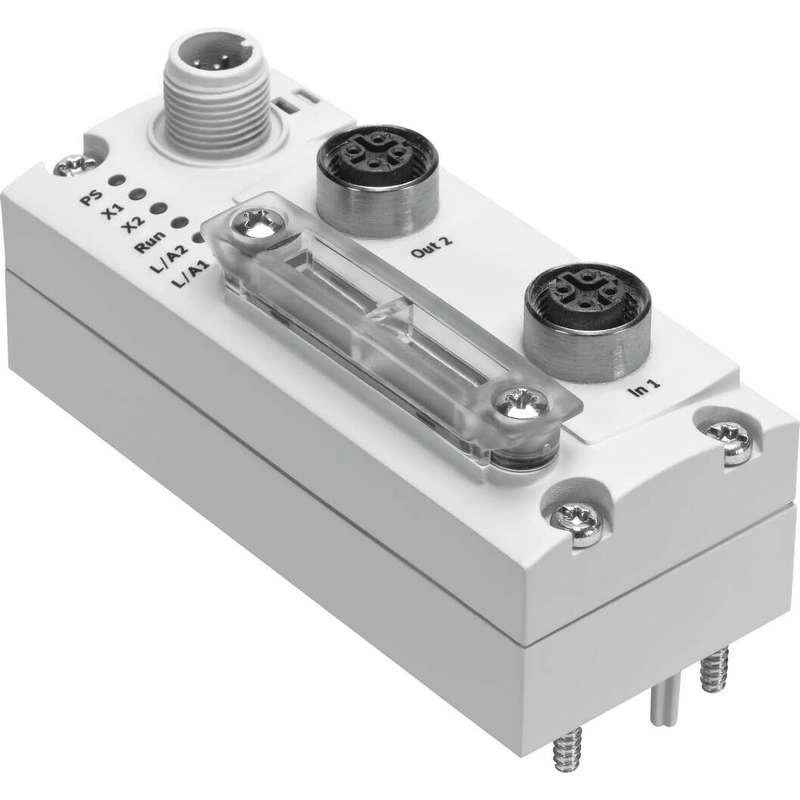

Технические характеристики
| Протокол | EtherCAT |
| Размеры (Ш х Д х В) | 40 x 91 x 50 мм |
| Размер решетки | 40 мм |
| Тип монтажа | На электрическом интерфейсе На электрической подложке |
| Вес продукта | 90 грамм |
| Температура окружающей среды | -5 °C … 50 °C |
| Температура хранения | -20 °C … 70 °C |
| Степень защиты | IP65 IP67 |
| Указание по степени защиты | В собранном состоянии Неиспользуемые соединения запечатаны |
| Класс коррозионной стойкости CRC | 2 — Умеренная коррозионная нагрузка |
| Соответствие требованиям LABS (PWIS) | VDMA24364 зона III |
| Знак CE (см. декларацию соответствия) | В соответствии с директивой ЕС по электромагнитной совместимости В соответствии с директивой ЕС RoHS |
| Маркировка CE (см. декларацию соответствия) | В соответствии с инструкциями Великобритании по ЭМС В соответствии с инструкциями RoHS Великобритании |
| знак KC | KC-EMV |
| Одобрение | Торговая марка RCM c UL, включено в перечень (OL) |
| Примечание по материалам | Соответствует требованиям RoHS |
| Материальный корпус | PA |
| Светодиодный дисплей, специфический для продукта | PS: Рабочее напряжение для электроники и питания нагрузки X1: Состояние системы модуля на I-порту 1 X2: Системное состояние модуля на I-порту 2 |
| Светодиодный дисплей, специфический для шины | L/A1: активный сетевой порт 1 L/A2: активный сетевой порт 2 Запуск: Состояние связи |
| Диагностика | Ошибка связи Диагностика системы Пониженное напряжение |
| Органы управления оператором | DIL-переключатель |
| Интерфейс промышленной шины | Ethernet |
| Полевая шина, протокол | EtherCAT® |
| Интерфейс полевой шины, функция | Входящие/исходящие шинные соединения |
| Полевая шина, тип подключения | 2x розетка |
| Полевая шина, система подключения | M12x1, D-код в соответствии с EN 61076-2-101 |
| Интерфейс полевой шины, схема подключения | 00995716 |
| Полевая шина, схема подключения | 4 |
| Интерфейс полевой шины, электрическая изоляция | да |
| Интерфейс полевой шины, скорость передачи данных | 100 Мбит/с |
| Макс. объем адреса, входы | 16 байт |
| Макс. объем адреса, выходы | 16 байт |
| Параметризация | Активировать диагностику Реакция на отказ и холостой ход |
| Время внутреннего цикла | 1 мс на 1 байт пользовательских данных |
| Поддержка конфигурации | XML-файл |
| Дополнительные функции | Ациклический доступ к данным через SDO Объект диагностики Аварийное сообщение Профиль модульного устройства (MDP) |
| Источник питания, функция | Электроника и нагрузка |
| Источник питания, тип подключения | Заглушки |
| источник питания, система подключения | M12x1, A-код в соответствии с EN 61076-2-101 |
| Источник питания, схема подключения | 00995383 |
| Источник питания, количество контактов/проводов | 5 |
| Диапазон рабочего напряжения постоянного тока | 18 V … 30 V |
| Номинальное рабочее напряжение DC | 24 V |
| Макс. источник питания | 4 A |
| Потребляемая мощность номинальное рабочее напряжение | Typ. 60 мА |
