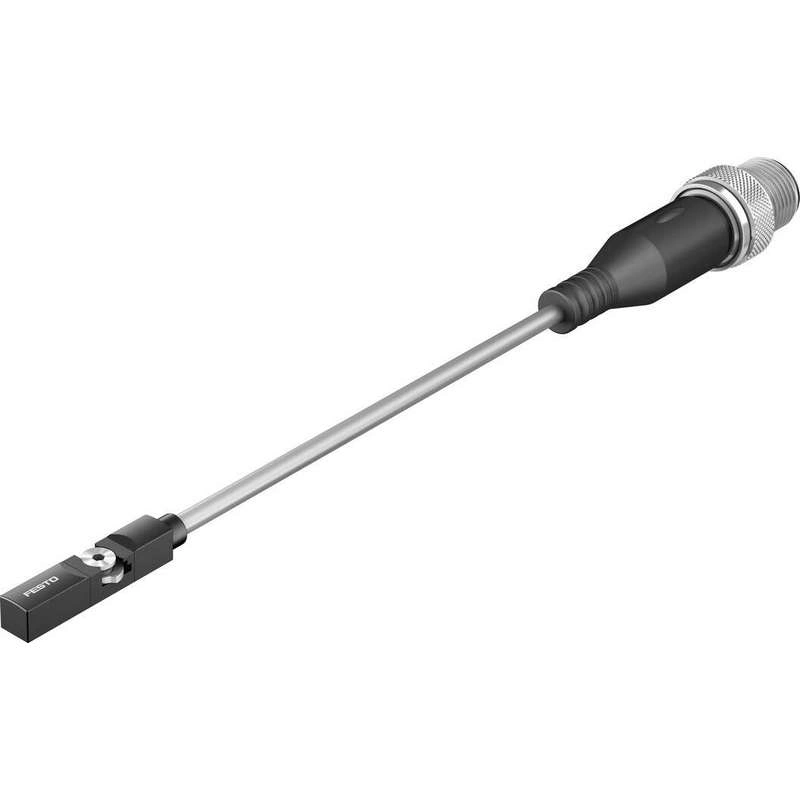

Датчик приближения CRSMT-8M-PS-24V-K-0,3-M12-EX2
Артикул 574382
- Вес9,1 г
Цена по запросу Проверим склады дистрибьюторов и завода, пришлём КП с ценой и сроком. Отгрузка под заказ — до 60 дней
sales@spectrprom.ru Работаем с НДС · до терминала ТК 500 ₽ · гарантия 12 месяцев
Ключевые параметры
Конструкция Для Т-образного паза
На основе стандарта EN 60947-5-2
Символ 00991153
Одобрение Торговая марка RCM
Взрывозащита Зона 2 (ATEX) Зона 2 (UKEX) Зона 22 (ATEX) Зона 22 (UKEX)
Газ категории ATEX II 3грамм
Описание производителя
Датчик приближения
Технические данные 574382
Технические характеристики
| Конструкция | Для Т-образного паза |
| На основе стандарта | EN 60947-5-2 |
| Символ | 00991153 |
| Одобрение | Торговая марка RCM |
| Знак CE (см. декларацию соответствия) | В соответствии с Директивой ЕС по электромагнитной совместимости В соответствии с директивой ЕС по взрывозащите (ATEX) В соответствии с директивой ЕС RoHS |
| Маркировка CE (см. декларацию соответствия) | В соответствии с инструкциями Великобритании по ЭМС В соответствии с инструкциями Великобритании EX В соответствии с инструкциями UK RoHS |
| Взрывозащита | Зона 2 (ATEX) Зона 2 (UKEX) Зона 22 (ATEX) Зона 22 (UKEX) |
| Газ категории ATEX | II 3грамм |
| Тип взрывозащиты для газа | Ex ec IIC T4 Gc X |
| Пыль категории ATEX | II 3D |
| Тип взрывозащиты от воспламенения пыли | Ex tc IIIC T120°C Dc X |
| Сертификация взрывозащиты за пределами ЕС | EPL Dc (GB) EPL Gc (GB) |
| Взрывоопасная температура окружающей среды | -40°C <= Ta <= +85°C |
| Специальные характеристики | Устойчив к воздействию смазочно-охлаждающих жидкостей Устойчив к щелочам Кислотостойкий |
| Указание по материалам | Соответствие RoHS Не содержит галогенов |
| Инструкции по эксплуатации | Поддержка / обзор датчиков для приводов "Правильный датчик для привода" |
| Измеряемая величина | Положение |
| Принцип измерения | Магниторезистивный |
| Температура окружающей среды | -40 °C ... 85 °C |
| Точность повторения | 0.2 мм |
| Коммутационный выход | PNP |
| Функция переключающего элемента | Контакт N/O |
| Время включения | ≤1 мс |
| Время выключения | ≤1 мс |
| Макс. частота переключения | 180 Гц |
| Макс. выходной ток | 100 мА |
| Макс. выходной ток при использовании монтажных комплектов | 100 мА |
| Макс. коммутационная способность Постоянный ток | 2.8 W |
| Макс. коммутационная способность DC с использованием монтажных комплектов | 2.8 W |
| Падение напряжения | <1.5 V |
| Индуктивная защитная цепь | Адаптирован к катушкам MZ, MY, ME |
| Мин. ток нагрузки | 0 мА |
| Ток в выключенном состоянии | <0.05 мА |
| Номинальный ток короткого замыкания | да |
| Защита от перегрузки | Доступно |
| Номинальное рабочее напряжение DC | 24 V |
| Диапазон рабочего напряжения постоянного тока | 5 V ... 30 V |
| Остаточная пульсация | 10 % |
| Защита от обратной полярности | Для всех электрических соединений |
| Электрическое подключение 1, тип подключения | Кабель с вилкой |
| Электрическое соединение 1, система разъемов | M12x1, A-код согласно EN 61076-2-101 |
| Электрическое подключение 1, количество подключений/ядер | 3 |
| Электрическое подключение 1, тип монтажа | Фиксатор винтового типа |
| Электрическое подключение 1, схема подключения | 00995573 |
| Ориентация соединительного патрубка | В линию |
| Материал электрического контакта | Латунь, никелированная и позолоченная |
| Материал корпуса разъема | PP |
| Кабель условий испытаний | Прочность на изгиб: в соответствии со стандартом Festo Устойчивость к скручиванию: > 300 000 циклов, ± 270°/0.1 m Энергетическая цепочка: > 5 миллионов циклов, радиус изгиба 75 мм |
| Длина кабеля | 0.3 m |
| Характеристика кабеля | Стандартный/пригодный для энергетических цепей |
| Цвет оболочки кабеля | серый |
| Материал оболочки кабеля | TPE-O |
| Материал изоляционной оболочки | ПП |
| Тип крепления | С винтовым зажимом Вставляется в гнездо сверху |
| Момент затяжки | 0.1 Нм ... 0.6 Нм |
| Макс. момент затяжки | 0.6 Нм |
| Монтажное положение | опция |
| Вес изделия | 9.1 грамм |
| Цвет корпуса | Черный |
| Материал корпуса | PA PP Высоколегированная нержавеющая сталь |
| Материал накидной гайки | Никелированная латунь |
| Индикация состояния выключателя | Желтый светодиод |
| Индикация запаса функций | Оранжевый светодиод |
| Температура окружающей среды при движущемся кабеле | -20 °C ... 85 °C |
| Степень защиты | IP65 IP68 IP69K |
| Устойчивость к магнитным полям | Конструкция нечувствительна к постоянным магнитным полям < Бон |
| Соответствие требованиям LABS (PWIS) | VDMA24364-B2-L |
| Подходит для использования с пищевыми продуктами | См. дополнительную информацию о материалах |
