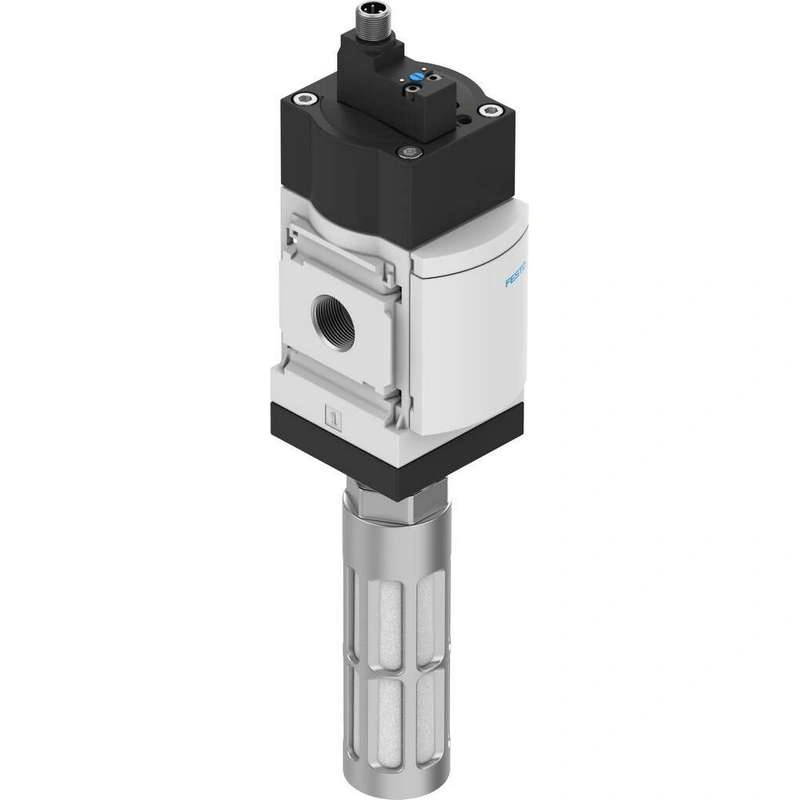

Клапан плавного пуска/быстрого выпуска MS6-SV-1/2-C-10V24P-S
Артикул 578769
- Вес1,01 кг
Цена по запросу Проверим склады дистрибьюторов и завода, пришлём КП с ценой и сроком. Отгрузка под заказ — до 60 дней
sales@spectrprom.ru Работаем с НДС · до терминала ТК 500 ₽ · гарантия 12 месяцев
Ключевые параметры
Серия MS
Размер 6
Размер решетки 62 мм
Функция безопасности Вытяжка Предотвращение неожиданного запуска (разгерметизация)
Примечание по принудительной динамизации Частота переключения мин. 1/месяц
Конструкция Поршневая задвижка
Описание производителя
Клапан плавного пуска/быстрого выпуска
Технические данные 578769
Технические характеристики
| Серия | MS |
| Размер | 6 |
| Размер решетки | 62 мм |
| Функция безопасности | Вытяжка Предотвращение неожиданного запуска (разгерметизация) |
| Уровень производительности (PL) | Вытяжка/категория 1, уровень эффективности c Предотвращение неожиданного пуска (разгерметизации)/категория 1, уровень эффективности c |
| Примечание по принудительной динамизации | Частота переключения мин. 1/месяц |
| Конструкция | Поршневая задвижка |
| Свобода от перекрытия | да |
| Тип приведения в действие | Электрический |
| Подача воздуха для пилота | Внутренний |
| Принцип уплотнения | Мягкий |
| Функция отвода отработанного воздуха | Без возможности регулирования расхода |
| Ручное управление | На пилотных электромагнитных клапанах: без сброса, со сбросом; на клапанах с плавным пуском/быстрым выхлопом: со сбросом, самосброс |
| Тип сброса | Механическая пружина |
| Тип пилотирования | Пилотный привод |
| Символ | 00995813 |
| Функция клапана | 3/2-ходовой, закрытый, моностабильный Функция плавного пуска |
| Рабочее давление | 0.3 МПа ... 1 МПа |
| Рабочее давление | 3 бар ... 10 бар |
| Значение C | 23.2 л/бар |
| значение b | 0.4 |
| Стандартный номинальный расход | 5700 л/мин |
| Стандартный номинальный расход, выхлоп 0.6->0 МПа (6->0 бар, 87->0 psi) | 7600 л/мин |
| Время отключения | 65 мс |
| Время включения | 370 мс |
| Дежурный цикл | 100% |
| Характерные данные катушки | 24 В ПОСТОЯННОГО ТОКА: 1.8 W |
| Допустимые колебания напряжения | +/- 10 % |
| Рабочая среда | Сжатый воздух по ISO 8573-1:2010 [7:4:4] |
| Указание по рабочей и пилотной среде | Возможна работа со смазкой (в этом случае всегда требуется смазка) |
| Класс коррозионной стойкости CRC | 2 - Умеренная коррозионная нагрузка |
| Указание по материалам | Соответствие RoHS |
| Соответствие LABS (PWIS) | VDMA24364-B1/B2-L |
| Степень защиты | IP65 С розеткой |
| Температура среды | 0 °C ... 60 °C |
| Температура окружающей среды | 0 °C ... 60 °C |
| Температура хранения | -10 °C ... 60 °C |
| Ударопрочность | Испытание на удар с уровнем тяжести 2 в соответствии с FN 942017-5 и EN 60068-2-27 |
| Устойчивость к вибрации | Испытание на применение при транспортировке с уровнем серьезности 2 по FN 942017-4 и EN 60068-2-6 |
| Знак CE (см. декларацию соответствия) | В соответствии с Директивой ЕС по машинному оборудованию |
| Подходит для использования с пищевыми продуктами | См. дополнительную информацию о материалах |
| Тип монтажа | Либо: Рядовая установка С принадлежностями |
| Монтажное положение | опция |
| Вес продукта | 1006 грамм |
| Пневматическое соединение, порт 1 | G1/2 |
| Пневматическое соединение, порт 2 | G1/2 |
| Пневматическое соединение, порт 3 | G3/4 |
| Электрическое подключение | 4-контактный Согласно IEC 61076-2-101 |
| Материал корпуса | Литой алюминий |
| Материал уплотнений | NBR |
| Материал поршневого штока | Высоколегированная нержавеющая сталь |
