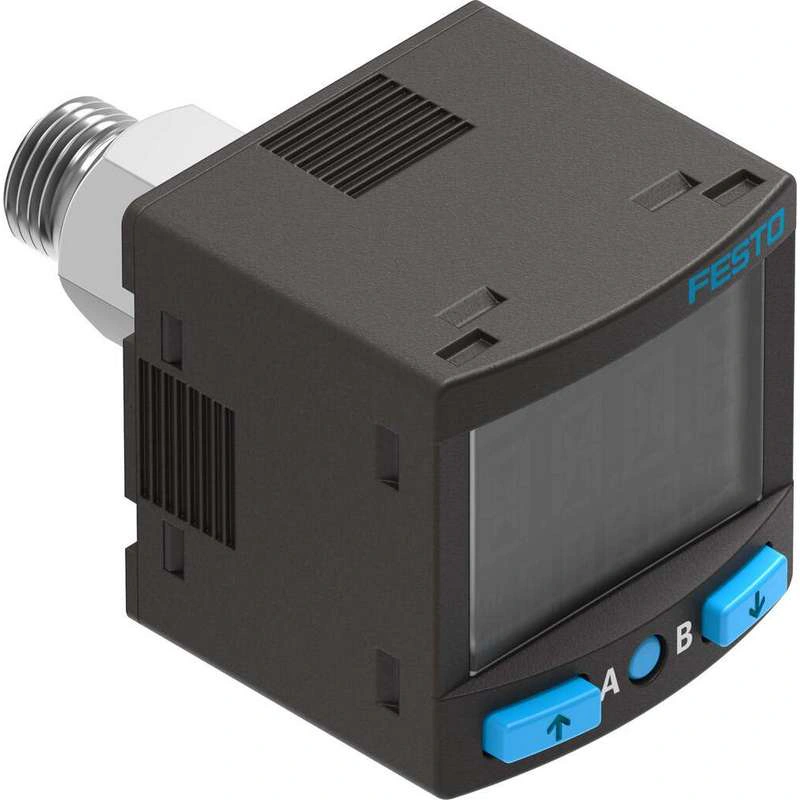

Датчик давления Festo 609149
Внешний вид может отличаться. Сверяйте артикул по документации производителя.
Датчик давления

SPAN-B11R-G18M-PNLK-PNVBA-L1

Артикул 609149
  • Вес46 г
Цена по запросу Проверим склады дистрибьюторов и завода, пришлём КП с ценой и сроком. Отгрузка под заказ — до 60 дней

sales@spectrprom.ru Работаем с НДС · до терминала ТК 500 ₽ · гарантия 12 месяцев

Ключевые параметры

Символ 00995685
Утверждение Торговая марка RCM c UL в списке (OL)
Маркировка CE (см. декларацию соответствия) В соответствии с инструкциями Великобритании по ЭМС В соответствии с инструкциями UK RoHS
Орган, выдавший сертификат UL E322346
Примечание по материалам Соответствует RoHS
Измеряемая величина Относительное давление

Описание производителя

Датчик давления

Технические данные 609149

Технические характеристики

Символ00995685
УтверждениеТорговая марка RCM
c UL в списке (OL)
Знак CE (см. декларацию о соответствии)Соответствует директиве ЕС по электромагнитной совместимости
В соответствии с директивой ЕС RoHS
Маркировка CE (см. декларацию соответствия)В соответствии с инструкциями Великобритании по ЭМС
В соответствии с инструкциями UK RoHS
Орган, выдавший сертификатUL E322346
Примечание по материаламСоответствует RoHS
Измеряемая величинаОтносительное давление
Метод измеренияПьезорезистивный датчик давления
Начальное значение для диапазона измерения давления-0.1 МПа
Начальное значение для диапазона измерения давления-1 бар
Начальное значение для диапазона измерения давления-14.5 psi
Конечное значение для диапазона измерения давления1 МПа
Конечное значение для диапазона измерения давления10 бар
Конечное значение для диапазона измерения давления145 фунтов на кв. дюйм
Макс. давление перегрузки15 бар
Давление перегрузки1.5 МПа
Давление перегрузки15 бар
Давление перегрузки217.5 psi
Рабочая средаСжатый воздух согласно ISO 8573-1:2010 [7:4:4]
Инертные газы
Примечание по рабочей и пилотной средеВозможна работа со смазкой
Температура среды0 °C ... 50 °C
Температура окружающей среды0 °C ... 50 °C
Точность в ± % FS1.5 %FS
Точность повторения в ± %FS0.3 %FS
Температурный коэффициент в ± %FS/K0.05 %FS/K
Коммутационный выход2 x PNP или 2 x NPN, переключаемый
Функция переключенияОконный компаратор
Компаратор пороговых значений
Автоматический контроль разницы
Функция переключающего элементаКонтакт N/C или N/O, переключаемый
Макс. выходной ток100 мА
Аналоговый выход0 - 10 V
4 - 20 мА
1 - 5 V
Макс. сопротивление нагрузки токовый выход500 Ом
Мин. сопротивление нагрузки напряжение выход20 кОм
Номинальный ток короткого замыканияда
ПротоколIO-Link®
IO-Link, версия протоколаУстройство V 1.1
IO-Link, профильПрофиль интеллектуального датчика
IO-Link, классы функцийДвоичный канал данных (BDC)
Переменная данных процесса (PDV)
Идентификация
Диагностика
Обучающий канал
IO-Link, режим связиCOM2 (38.4 кбод)
IO-Link, поддержка режима SIO-ModeДа
IO-Link, класс портаA
IO-Link, длина данных процесса OUT0 байт
IO-Link, длина данных процесса IN2 байта
IO-Link, содержание данных процесса IN14 бит PDV (значение измерения давления)
2-битный BDC (контроль давления)
IO-Link, мин. время цикла3 мс
IO-Link, требуется хранение данных500 байт
Диапазон рабочего напряжения постоянного тока15 V ... 30 V
Защита от обратной полярностиДля всех электрических соединений
Электрическое соединение 1, тип соединенияВилки
Электрическое подключение 1, система разъемовСхема подключения L1J
Электрическое соединение 1, количество соединений/ядер4
Электрическое подключение 1, схема подключения00995428
Тип монтажаМонтаж на передней панели
Наружная резьба
Через настенный/поверхностный кронштейн
Монтажное положениеопция
Пневматическое соединениеНаружная резьба G1/8
Внутренняя резьба M5
Вес продукта46 грамм
Материальный корпусУсиленный полиамидом
Материал, контактирующий со средойFPM
Высоколегированная нержавеющая сталь
Тип дисплеяЖК-дисплей с подсветкой
Отображаемые единицыМПа
бар
inH2O
inHg
кПа
кгс/см²
мбар
мм рт. ст
psi
Параметры настройкиIO-Link®
Обучение
Через дисплей и кнопки
Защита от несанкционированного вскрытияIO-Link
ПИН-код
Диапазон настройки Пороговое значение0 % ... 100 %
Гистерезис диапазона настройки0 % ... 90 %
Степень защитыIP40
Класс коррозионной стойкости CRC2 - Умеренный коррозионный стресс
Соответствие требованиям LABS (PWIS)VDMA24364-B1/B2-L
Пригодность для производства литий-ионных аккумуляторовМеталлы, содержащие более 1% меди, цинка или никеля по массе, исключены из использования. Исключение составляют никель в стали, химически никелированные поверхности, печатные платы, кабели, электрические штекерные разъемы и катушки
Класс чистотыКласс 4 в соответствии с ISO 14644-1
