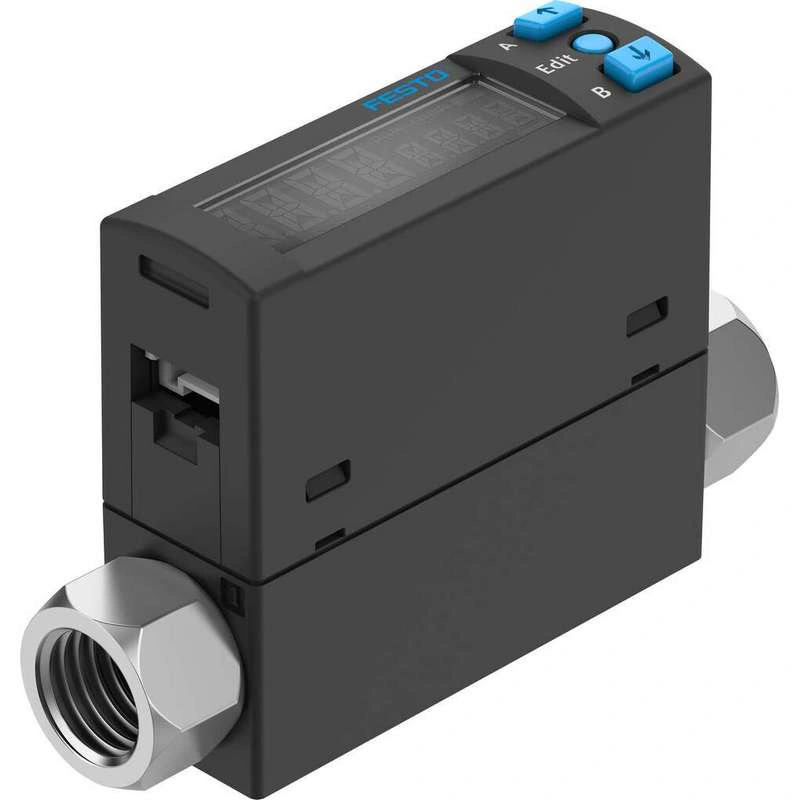

Датчик расхода Festo 609555
Внешний вид может отличаться. Сверяйте артикул по документации производителя.
Датчик расхода

SFAH-200U-G14FS-PNLK-PNVBA-L1

Артикул 609555
  • Вес90 г
Цена по запросу Проверим склады дистрибьюторов и завода, пришлём КП с ценой и сроком. Отгрузка под заказ — до 60 дней

sales@spectrprom.ru Работаем с НДС · до терминала ТК 500 ₽ · гарантия 12 месяцев

Ключевые параметры

Символ 00995795
Одобрение Торговая марка RCM c UL, включенный в перечень (OL)
Маркировка CE (см. декларацию соответствия) В соответствии с инструкциями Великобритании по ЭМС В соответствии с инструкциями UK RoHS
Орган, выдавший сертификат UL E322346
Примечание по материалам Соответствует RoHS
Измеряемая величина Массовый расход Объемный расход

Описание производителя

Датчик расхода

Технические данные 609555

Технические характеристики

Символ00995795
ОдобрениеТорговая марка RCM
c UL, включенный в перечень (OL)
Знак CE (см. декларацию соответствия)В соответствии с директивой ЕС по электромагнитной совместимости
В соответствии с директивой ЕС RoHS
Маркировка CE (см. декларацию соответствия)В соответствии с инструкциями Великобритании по ЭМС
В соответствии с инструкциями UK RoHS
Орган, выдавший сертификатUL E322346
Примечание по материаламСоответствует RoHS
Измеряемая величинаМассовый расход
Объемный расход
Направление потокаОднонаправленный
Принцип измеренияТепловой
Метод измеренияТеплопередача
Начальное значение для диапазона измерения расхода4 л/мин
Конечное значение для диапазона измерения расхода200 л/мин
Рабочее давление-0.9 бар ... 10 бар
Рабочая средаАргон
Сжатый воздух по ISO 8573-1:2010 [6:4:4]
Азот
Температура среды0 °C ... 50 °C
Температура окружающей среды0 °C ... 50 °C
Номинальная температура23 °C
Точность расхода± (2% o.m.v. + 1% FS)
Смещение точности повторения в ± %FS0.2 %FS
Диапазон точности повторения в ± %FS0.8 %FS
Диапазон температурного коэффициента в ± %FS/KTyp. 0.15%FS/K
Диапазон влияния давления в ± %FS/bar1 %FS/b.
Коммутационный выход2 x PNP или 2 x NPN, переключаемый
Функция переключенияОконный компаратор
Компаратор пороговых значений
Автоматический контроль разницы
Функция переключающего элементаКонтакт N/C или N/O, переключаемый
Макс. выходной ток100 мА
Аналоговый выход0 - 10 V
4 - 20 мА
1 - 5 V
Начальное значение кривой характеристики расхода0 л/мин
Конечное значение кривой характеристики расхода200 л/мин
Макс. токовый выход сопротивления нагрузки500 Ом
Мин. сопротивление нагрузки выходное напряжение20 кОм
Номинальный ток короткого замыканияда
Защита от перегрузкиДоступно
ПротоколIO-Link®
IO-Link, версия протоколаУстройство V 1.1
IO-Link, профильПрофиль интеллектуального датчика
IO-Link, классы функцийДвоичный канал данных (BDC)
Переменная данных процесса (PDV)
Идентификация
Диагностика
Обучающий канал
IO-Link, режим связиCOM2 (38.4 кбод)
IO-Link, поддержка режима SIO-ModeДа
IO-Link, класс портаA
IO-Link, длина данных процесса IN3 байта
IO-Link, содержание данных процесса IN1 бит BDC (контроль объема)
14 бит PDV (измеренное значение расхода)
2 бит BDC (контроль расхода)
IO-Link, служебные данные IN32-разрядное измерение объема/массы
IO-Link, мин. время цикла4 мс
IO-Link, Требуется хранение данных<500 байт
Диапазон рабочего напряжения DC22 V ... 26 V
Ток питания холостого хода≤25 мА
Защита от обратной полярностиДля всех электрических соединений
Электрическое подключение 1, тип подключенияШтекеры
Электрическое соединение 1, система разъемовСхема подключения L1J
Электрическое подключение 1, количество подключений/ядер4
Электрическое соединение 1, схема соединения00995428
Тип монтажаС аксессуарами
Монтажное положениеопция
Пневматическое соединениеВнутренняя резьба G1/4
Пневматическое соединение, направление выходаПрямой
Вес изделия90 грамм
Материал корпусаУсиленный полиамидом
Материал, контактирующий со средойАнодированный кованый алюминиевый сплав
Эпоксидная смола
NBR
Армированный ПА
Кремний
Нитрид кремния
Высоколегированная нержавеющая сталь
Тип дисплеяЖК-дисплей с подсветкой, многоцветный
Отображаемые единицыg
г/мин
l
л/мин
scft
скфт/ч
фут/мин
Варианты установкиIO-Link®
Обучение
Через дисплей и кнопки
Защита от несанкционированного доступаIO-Link
PIN-код
Степень защитыIP40
Перепад давления56 мбар
Класс защитыIII
Класс коррозионной стойкости CRC2 - Умеренная коррозионная нагрузка
Соответствие требованиям LABS (PWIS)VDMA24364-B2-L
Пригодность для производства литий-ионных аккумуляторовМеталлы, содержащие более 1% меди, цинка или никеля по массе, исключены из использования. Исключение составляют никель в стали, химически никелированные поверхности, печатные платы, кабели, электрические штекеры и катушки
