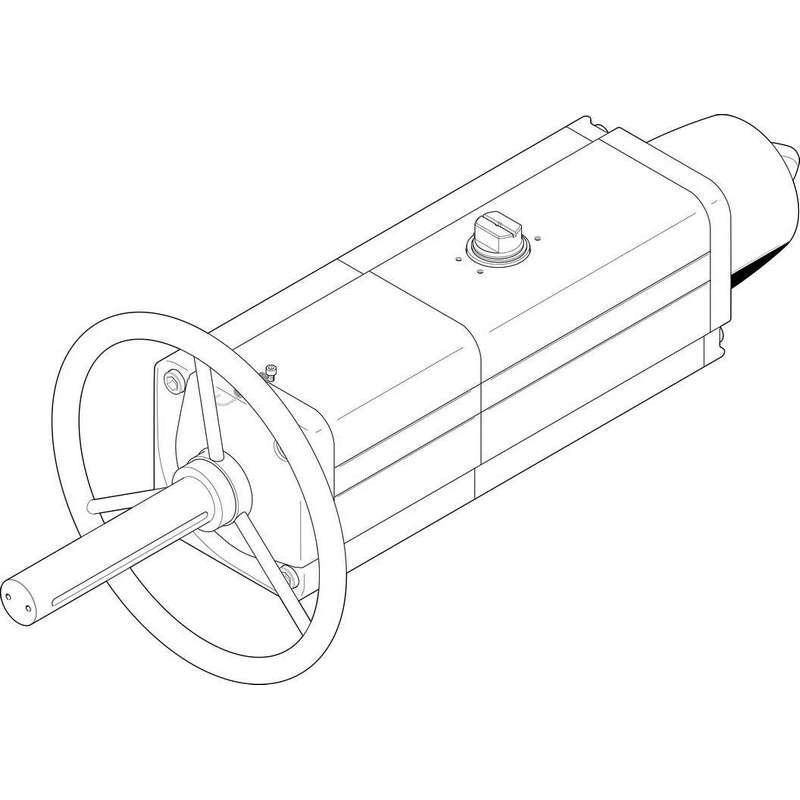

Полуповоротный привод DAPS-0720-090-RS2-F14-MW
Артикул 8005061
- Вес38,8 кг
Цена по запросу Проверим склады дистрибьюторов и завода, пришлём КП с ценой и сроком. Отгрузка под заказ — до 60 дней
sales@spectrprom.ru Работаем с НДС · до терминала ТК 500 ₽ · гарантия 12 месяцев
Ключевые параметры
Размер привода клапана 0720
Форма фланцевых отверстий F14
Угол поворота 92 градус
Глубина соединения вала 38.5 мм
Указание по диапазону регулировки конечного положения Одно конечное положение регулируется опционально
Монтажное соединение соответствует стандарту ISO 5211
Описание производителя
Полуповоротный привод
Технические данные 8005061
Технические характеристики
| Размер привода клапана | 0720 |
| Форма фланцевых отверстий | F14 |
| Угол поворота | 92 градус |
| Глубина соединения вала | 38.5 мм |
| Указание по диапазону регулировки конечного положения | Одно конечное положение регулируется опционально |
| Монтажное соединение соответствует стандарту | ISO 5211 |
| Амортизация | Без амортизации |
| Монтажное положение | опция |
| Режим работы | Одностороннего действия |
| Расчетный | Система скотча |
| Определение положения | Без |
| Направление закрытия | Закрывается справа |
| Символ | 00991266 |
| Подключение клапана соответствует стандарту | VDI/VDE 3845 (NAMUR) |
| Уровень целостности безопасности (SIL) | До SIL 2 Режим высокого спроса Для режима низкого спроса SIL 2 |
| Давление питания для обеспечения прочности пружины | 0.35 МПа |
| Давление питания для обеспечения прочности пружины | 3.5 бар |
| Рабочее давление | 0.35 МПа ... 0.84 МПа |
| Рабочее давление | 3.5 бар ... 8.4 бар |
| Номинальное рабочее давление | 0.56 МПа |
| Номинальное рабочее давление | 5.6 бар |
| Знак CE (см. декларацию о соответствии) | В соответствии с Директивой ЕС по взрывозащите (ATEX) |
| Маркировка CE (см. декларацию соответствия) | В соответствии с инструкциями UK EX |
| Взрывозащита | Зона 1 (ATEX) Зона 2 (ATEX) Зона 21 (ATEX) Зона 22 (ATEX) |
| Орган, выдавший сертификат | Северный совет по техническому контролю Германии (TÜV Nord) 212170801 |
| Газ категории ATEX | II 2грамм |
| Пыль категории ATEX | II 2D |
| Тип взрывозащиты для газа | Ex h IIC T6...T3 Gb X |
| Тип взрывозащиты от воспламенения пыли | Ex h IIIC T85°C...T200°C Db X |
| Взрывоопасная температура окружающей среды | -50°C <= Ta <= +60°C |
| Рабочая среда | Сжатый воздух по ISO 8573-1:2010 [7:4:4] |
| Примечание по рабочей и пилотной среде | Возможна работа со смазкой (в этом случае всегда требуется смазка) |
| Класс коррозионной стойкости CRC | 2 - Умеренный коррозионный стресс |
| Соответствие требованиям LABS (PWIS) | VDMA24364-B1/B2-L |
| Температура окружающей среды | -20 °C ... 80 °C |
| Крутящий момент при номинальном рабочем давлении и угле поворота 0° | 900 Нм |
| Крутящий момент при номинальном рабочем давлении и угле поворота 50° | 495 Нм |
| Крутящий момент при номинальном рабочем давлении и угле поворота 90° | 750 Нм |
| Возвратный момент пружины при угле поворота 0° | 300 Нм |
| Момент возврата пружины при угле поворота 50° | 225 Нм |
| Момент возврата пружины при угле поворота 90° | 450 Нм |
| Сила пружины | 2 |
| Расход воздуха при 0.6 МПа (6 бар, 87 фунтов на кв. дюйм) за цикл 0°-номинальный угол поворота-0° | 29.4 l |
| Вес изделия | 38800 грамм |
| Соединение вала | T36 |
| Пневматическое соединение | G1/4 |
| Примечание по материалам | Соответствует требованиям RoHS |
| Материал чехла | Кованый алюминиевый сплав |
| Материал уплотнений | FPM NBR PUR |
| Материал корпуса | Кованый алюминиевый сплав |
| Материал винтов | Высоколегированная сталь |
| Материал вала | Высоколегированная сталь |
| Номер материала вал | 1.4305 |
