SPAN-V1R-R18M-PNLK-PNVBA-L1
Артикул 8035538
- Вес46 г
Цена по запросу Проверим склады дистрибьюторов и завода, пришлём КП с ценой и сроком. Отгрузка под заказ — до 60 дней
sales@spectrprom.ru Работаем с НДС · до терминала ТК 500 ₽ · гарантия 12 месяцев
Ключевые параметры
Символ 00995685
Утверждение Торговая марка RCM c Внесено в список UL (OL)
Орган, выдавший сертификат UL E322346
Указание по материалам Соответствует RoHS
Измеряемая величина Относительное давление
Метод измерения Пьезорезистивный датчик давления
Описание производителя

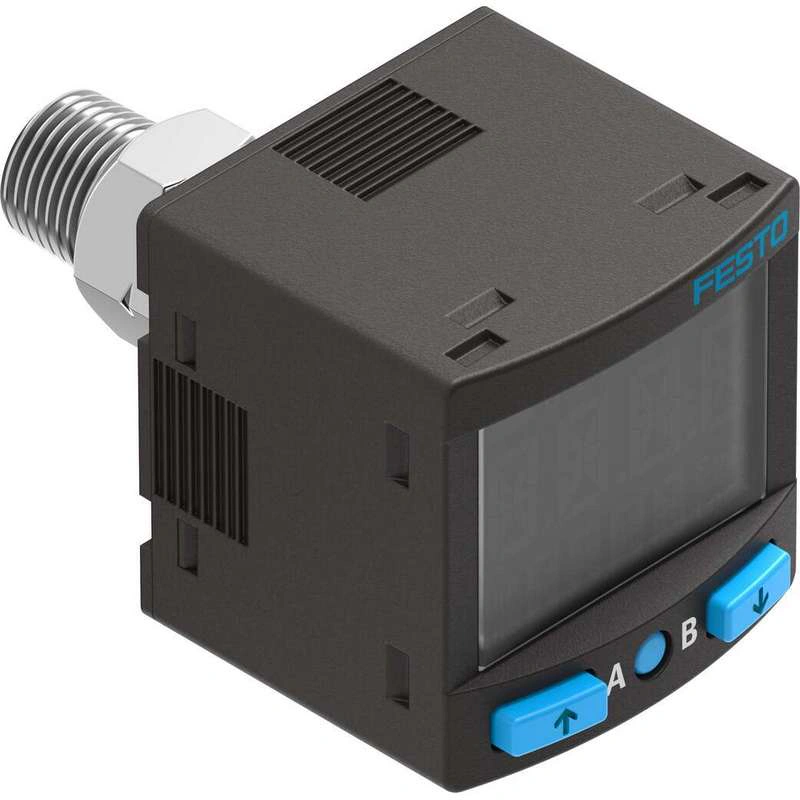

Датчик давления
Технические данные 8035538
Технические характеристики
| Символ | 00995685 |
| Утверждение | Торговая марка RCM c Внесено в список UL (OL) |
| Знак CE (см. декларацию о соответствии) | В соответствии с директивой ЕС по электромагнитной совместимости В соответствии с директивой ЕС RoHS |
| Маркировка CE (см. декларацию о соответствии) | В соответствии с инструкциями Великобритании по ЭМС В соответствии с инструкциями RoHS Великобритании |
| Орган, выдавший сертификат | UL E322346 |
| Указание по материалам | Соответствует RoHS |
| Измеряемая величина | Относительное давление |
| Метод измерения | Пьезорезистивный датчик давления |
| Начальное значение для диапазона измерения давления | 0 МПа |
| Начальное значение для диапазона измерения давления | 0 бар |
| Начальное значение для диапазона измерения давления | 0 psi |
| Конечное значение для диапазона измерения давления | -0.1 МПа |
| Конечное значение для диапазона измерения давления | -1 бар |
| Конечное значение для диапазона измерения давления | -14.5 psi |
| Макс. давление перегрузки | 5 бар |
| Давление перегрузки | 0.5 МПа |
| Давление перегрузки | 5 бар |
| Давление перегрузки | 72.5 фунтов на квадратный дюйм |
| Рабочая среда | Сжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4] Инертные газы |
| Примечание по рабочей и экспериментальной среде | Возможна работа со смазкой |
| Температура среды | 0 °C ... 50 °C |
| Температура окружающей среды | 0 °C ... 50 °C |
| Точность в ± % FS | 1.5 %FS |
| Точность повторения в ± %FS | 0.3 %FS |
| Температурный коэффициент в ± %FS/K | 0.05 %FS/K |
| Коммутационный выход | 2 x PNP или 2 x NPN, переключаемые |
| Функция переключения | Оконный компаратор Компаратор пороговых значений Автоматический контроль разности |
| Функция переключающего элемента | Контакт N/C или N/O, переключаемый |
| Макс. выходной ток | 100 мА |
| Аналоговый выход | 0 - 10 V 4 - 20 мА 1 - 5 V |
| Макс. сопротивление нагрузки токовый выход | 500 Ом |
| Мин. сопротивление нагрузки напряжение выход | 20 кОм |
| Номинальный ток короткого замыкания | да |
| Протокол | IO-Link® |
| IO-Link, версия протокола | Устройство V 1.1 |
| IO-Link, профиль | Профиль интеллектуального датчика |
| IO-Link, классы функций | Двоичный канал данных (BDC) Переменная данных процесса (PDV) Идентификация Диагностика Обучающий канал |
| IO-Link, режим связи | COM2 (38.4 кбод) |
| IO-Link, поддержка режима SIO | Да |
| IO-Link, класс порта | A |
| IO-Link, длина данных процесса OUT | 0 байт |
| IO-Link, длина данных процесса IN | 2 байта |
| IO-Link, содержание данных процесса IN | 14 бит PDV (значение измерения давления) 2 бита BDC (контроль давления) |
| IO-Link, мин. время цикла | 3 мс |
| IO-Link, требуется хранение данных | 500 байт |
| Диапазон рабочего напряжения DC | 15 V ... 30 V |
| Защита от обратной полярности | Для всех электрических соединений |
| Электрическое подключение 1, тип подключения | Штекеры |
| Электрическое подключение 1, система разъемов | Схема подключения L1J |
| Электрическое подключение 1, количество подключений/ядер | 4 |
| Электрическое подключение 1, схема подключения | 00995428 |
| Тип монтажа | Монтаж на передней панели Поток Настенный/поверхностный кронштейн |
| Монтажное положение | опция |
| Пневматическое подключение | Наружная резьба R1/8 Внутренняя резьба M5 |
| Вес изделия | 46 грамм |
| Материал корпуса | Усиленный ПА |
| Материал, контактирующий со средой | FPM Высоколегированная нержавеющая сталь |
| Тип дисплея | ЖК-дисплей с подсветкой |
| Отображаемые единицы | МПа бар inH2O дюйм рт. ст кПа кгс/см² мбар мм рт. ст psi |
| Параметры настройки | IO-Link® Обучение Через дисплей и клавиши |
| Защита от несанкционированного доступа | IO-Link PIN-код |
| Пороговое значение диапазона настройки | 0 % ... 100 % |
| Гистерезис диапазона настройки | 0 % ... 90 % |
| Степень защиты | IP40 |
| Класс коррозионной стойкости CRC | 2 - Умеренный коррозионный стресс |
| Соответствие требованиям LABS (PWIS) | VDMA24364-B1/B2-L |
| Пригодность для производства литий-ионных аккумуляторов | Металлы, содержащие более 1 % меди, цинка или никеля по массе, исключены из использования. Исключение составляют никель в стали, химически никелированные поверхности, печатные платы, кабели, электрические штекеры и катушки |
| Класс чистоты | Класс 4 в соответствии с ISO 14644-1 |
