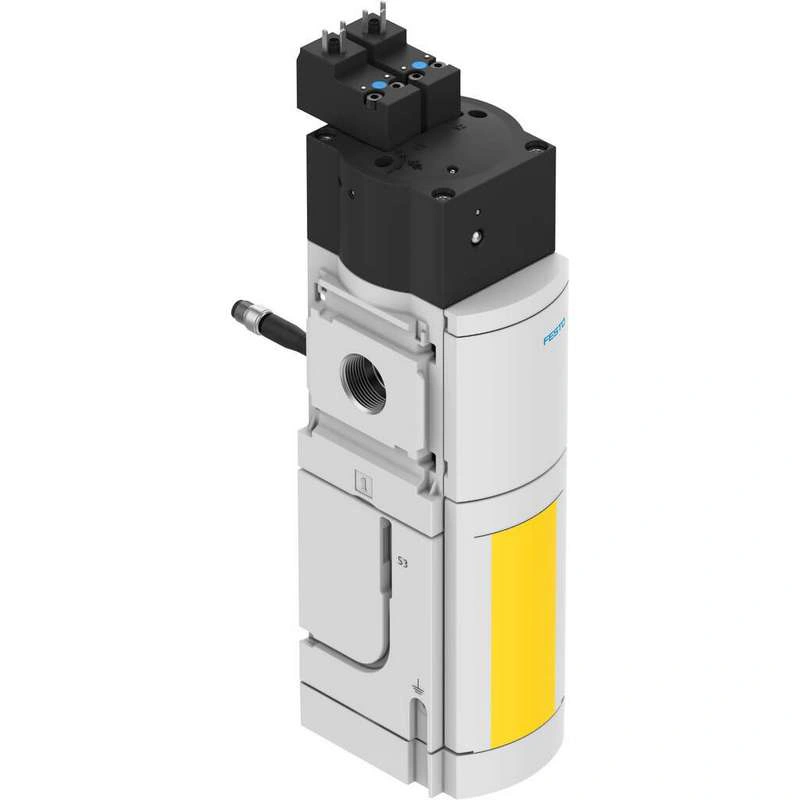

Клапан плавного пуска/быстрого выпуска MS6-SV-1/2-D-10V24-2M8
Артикул 8038489
- Вес1,9 кг
Цена по запросу Проверим склады дистрибьюторов и завода, пришлём КП с ценой и сроком. Отгрузка под заказ — до 60 дней
sales@spectrprom.ru Работаем с НДС · до терминала ТК 500 ₽ · гарантия 12 месяцев
Ключевые параметры
Серия MS
Размер 6
Размер решетки 62 мм
Функция безопасности Выхлопная труба Предотвращение неожиданного запуска (разгерметизация)
Уровень целостности безопасности (SIL) Выхлоп/СИЛ 3 Предотвращение неожиданного пуска (разгерметизация)/SIL 3
Примечание по принудительной динамизации Частота переключения мин. 1/месяц
Описание производителя
Клапан плавного пуска/быстрого выпуска
Технические данные 8038489
Технические характеристики
| Серия | MS |
| Размер | 6 |
| Размер решетки | 62 мм |
| Функция безопасности | Выхлопная труба Предотвращение неожиданного запуска (разгерметизация) |
| Уровень целостности безопасности (SIL) | Выхлоп/СИЛ 3 Предотвращение неожиданного пуска (разгерметизация)/SIL 3 |
| Уровень производительности (PL) | Вытяжка/категория 3, уровень эффективности d Предотвращение неожиданного запуска (разгерметизации)/категория 3, уровень эффективности d |
| Примечание по принудительной динамизации | Частота переключения мин. 1/месяц |
| Конструкция | Седло поршня |
| Свобода от перекрытия | нет |
| Тип срабатывания | Электрический |
| Подача пилотного воздуха | Внутренний |
| Принцип герметизации | Мягкий |
| Функция вытяжного воздуха | Без возможности регулирования расхода |
| Принцип определения положения | Принцип магнитного поршня |
| Соответствует стандарту | DIN EN ISO 13849-1 DIN EN ISO 13849-2 |
| Ручной сброс | Нет |
| Тип сброса | Механическая пружина |
| Тип пилотирования | С пилотным приводом |
| Символ | 00995704 |
| Функция клапана | 3/2-ходовой, закрытый, моностабильный Функция плавного пуска |
| Рабочее давление | 0.35 МПа ... 1 МПа |
| Рабочее давление | 3.5 бар ... 10 бар |
| Значение C | 19.3 л/бар |
| значение b | 0.21 |
| Стандартный номинальный расход | 4300 л/мин |
| Стандартный номинальный расход, выхлоп 0.6->0 МПа (6->0 бар, 87->0 psi) | 9000 л/мин |
| Макс. частота переключения | 0.5 Гц |
| Время выключения | 40 мс |
| Время включения | 130 мс |
| Рабочий цикл | 100% |
| Индикация состояния сигнала | СВЕТОДИОД Коммутационные выходы |
| Характерные данные катушки | 24 В ПОСТОЯННОГО ТОКА: 1.8 W |
| Номинальное рабочее напряжение DC | 24 V |
| Допустимые колебания напряжения | +10%/-15% |
| Рабочая среда | Сжатый воздух по ISO 8573-1:2010 [7:4:4] |
| Указание по рабочей и пилотной среде | Возможна работа со смазкой (в этом случае всегда требуется смазка) |
| Класс коррозионной стойкости CRC | 2 - Умеренная коррозионная нагрузка |
| Примечание по материалам | Соответствует требованиям RoHS |
| Соответствие требованиям LABS (PWIS) | VDMA24364-B1/B2-L |
| Степень защиты | IP65 С розеткой |
| Температура среды | -10 °C ... 50 °C |
| Температура окружающей среды | -10 °C ... 50 °C |
| Температура хранения | -10 °C ... 50 °C |
| Ударопрочность | Испытание на ударную нагрузку с уровнем тяжести 2 согласно FN 942017-5 и EN 60068-2-27 |
| Устойчивость к вибрации | Испытания при транспортировке с уровнем опасности 2 согласно FN 942017-4 и EN 60068-2-6 |
| Одобрение | Торговая марка RCM |
| Маркировка KC | KC-EMV |
| Знак CE (см. декларацию соответствия) | В соответствии с Директивой ЕС по машинному оборудованию |
| Тип монтажа | Либо: Рядовая установка С аксессуарами |
| Монтажное положение | опция |
| Вес изделия | 1900 грамм |
| Пневматическое соединение, порт 1 | G1/2 |
| Пневматическое соединение, порт 2 | G1/2 |
| Пневматическое соединение, порт 3 | G1 |
| Электрическое подключение | 2-контактный 2х штекерный разъем Тип C В соответствии с EN 175301-803 |
| Электрическое подключение, бесконтактный датчик | 2х кабель со штекерным разъемом 3-контактный M8 Вращающаяся резьба |
| Материал корпуса | Литой алюминий |
| Материальные уплотнения | NBR |
| Материал поршневого штока | Высоколегированная нержавеющая сталь |
