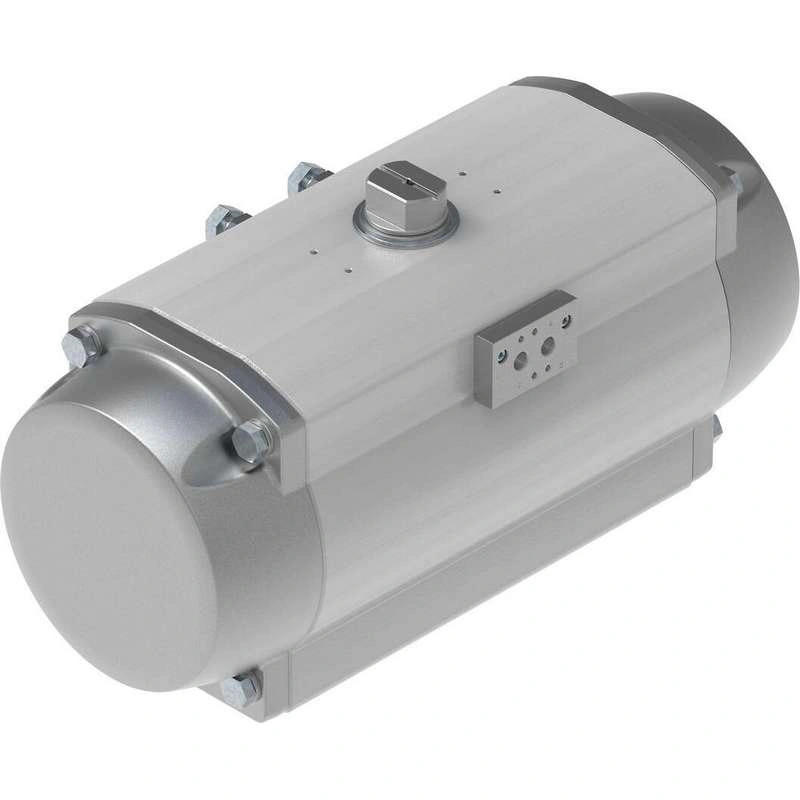

Полуповоротный привод DFPD-1200-
Артикул 8042195
- Вес43,06 кг
Цена по запросу Проверим склады дистрибьюторов и завода, пришлём КП с ценой и сроком. Отгрузка под заказ — до 60 дней
sales@spectrprom.ru Работаем с НДС · до терминала ТК 500 ₽ · гарантия 12 месяцев
Ключевые параметры
Размер привода клапана 1200
Расположение фланцевых отверстий F14 F1012
Угол поворота 90 градусов ... 180 град
Диапазон регулировки конечного положения при 0° -5 град ... 5 град
Диапазон регулировки конечного положения при номинальном угле поворота -5 град ... 5 град
Глубина соединения валов 29 мм ... 38 мм
Описание производителя
Полуповоротный привод
Технические данные 8042195
Технические характеристики
| Размер привода клапана | 1200 |
| Расположение фланцевых отверстий | F14 F1012 |
| Угол поворота | 90 градусов ... 180 град |
| Диапазон регулировки конечного положения при 0° | -5 град ... 5 град |
| Диапазон регулировки конечного положения при номинальном угле поворота | -5 град ... 5 град |
| Глубина соединения валов | 29 мм ... 38 мм |
| Фитинговое соединение соответствует стандарту | ISO 5211 |
| Монтажное положение | опционально |
| Режим работы | Двойного действия Одностороннего действия |
| Конструкция | Реечный механизм |
| Направление закрытия | Закрывается справа Закрывается слева |
| Символ | 00991265 00991266 |
| Подключение клапана соответствует стандарту | VDI/VDE 3845 (NAMUR) |
| Точка подключения позиционера и датчика положения соответствует стандарту | VDI/VDE 3845 размер AA 3 |
| Рабочее давление | 2 бар ... 8 бар |
| Номинальное рабочее давление | 2 бар ... 6 бар |
| Морская классификация | См. сертификат |
| Знак CE (см. декларацию соответствия) | В соответствии с Директивой ЕС по взрывозащите (ATEX) |
| Маркировка CE (см. декларацию соответствия) | В соответствии с инструкциями UK EX |
| Сертификация по взрывозащите за пределами ЕС | EPL Db (GB) EPL Gb (GB) |
| Взрывозащита | Зона 1 (ATEX) Зона 1 (UKEX) Зона 2 (ATEX) Зона 21 (ATEX) Зона 21 (UKEX) Зона 22 (ATEX) |
| Орган, выдавший сертификат | DNV TAP00001CE Немецкий совет по техническому контролю (TÜV) Rheinland 968/V 1106.01/2023 |
| Газ категории ATEX | II 2грамм |
| Категория ATEX пыль | II 2D |
| Тип взрывозащиты для газа | Ex h IIC T3 Gb X Ex h IIC T4 Gb X Ex h IIC T6 Gb X |
| Тип взрывозащиты от воспламенения пыли | Ex h IIIC T105°C Db X Ex h IIIC T175°C Db X Ex h IIIC T85°C Db X |
| Взрывоопасная температура окружающей среды | -20°C <= Ta <= +80°C -50°C <= Ta <= +60°C 0°C <= Ta <= +150°C |
| Рабочая среда | Сжатый воздух по ISO 8573-1:2010 [7:4:4] |
| Указание по рабочей и пилотной среде | Точка росы не менее чем на 10 °C ниже температуры окружающей среды и температуры среды Возможна работа со смазкой (в этом случае всегда требуется работа со смазкой) |
| Класс коррозионной стойкости CRC | 1 - Низкая коррозионная нагрузка |
| Соответствие требованиям LABS (PWIS) | VDMA24364-B1/B2-L VDMA24364 зона III |
| Температура хранения | -20 °C ... 60 °C |
| Температура окружающей среды | -50 °C ... 150 °C |
| Крутящий момент при номинальном рабочем давлении и угле поворота 0° | 278.9 Нм ... 1169.4 Нм |
| Крутящий момент при номинальном рабочем давлении и угле поворота 90° | 181.5 Нм ... 1169.4 Нм |
| Указание по крутящему моменту | Рабочий момент привода не должен превышать максимально допустимый момент, указанный в ISO 5211, с учетом размера монтажного фланца и муфты. |
| Момент возврата пружины при угле поворота 0° | 146.4 Нм ... 479.4 Нм |
| Момент возврата пружины при угле поворота 90° | 243.8 Нм ... 798.6 Нм |
| Расход воздуха при 0.6 МПа (6 бар, 87 фунтов на квадратный дюйм) за цикл 0°-номинальный угол поворота-0° | 43.5 l ... 105 l |
| Вес изделия | 35834 g ... 43062 грамм |
| Соединение вала | T27 T36 |
| Пневматическое соединение | G1/4 1/4 NPT |
| Примечание по материалам | Соответствует требованиям RoHS |
| Материальное основание | Анодированный кованый алюминиевый сплав |
| Материал крышки | Литой алюминий, с покрытием |
| Материальные уплотнения | FPM FVMQ NBR |
| Пружина из материала | Пружинная сталь |
| Материал корпуса | Анодированный кованый алюминиевый сплав |
| Материал поршня | Литой алюминий |
| Подшипник материала | POM ППС армированный |
| Материал кулачка | Сталь Высоколегированная нержавеющая сталь |
| Винты из материала | Высоколегированная нержавеющая сталь |
| Материальный вал | Никелированная сталь Высоколегированная нержавеющая сталь |
