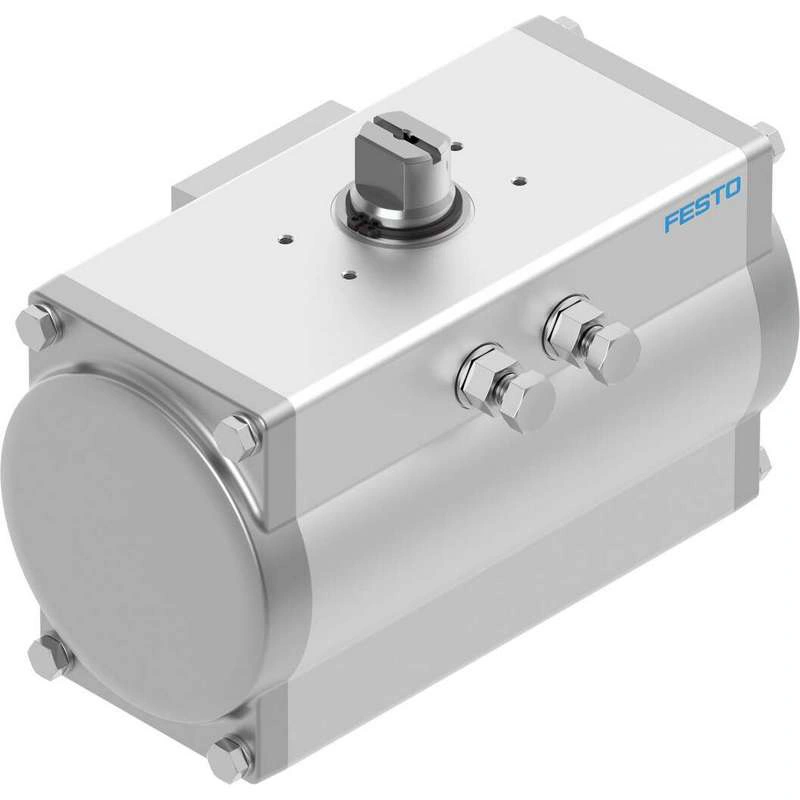

Полуповоротный привод DFPD-240-RP-90-RD-F0710-R3-EP
Артикул 8048130
- Вес8,59 кг
Цена по запросу Проверим склады дистрибьюторов и завода, пришлём КП с ценой и сроком. Отгрузка под заказ — до 60 дней
sales@spectrprom.ru Работаем с НДС · до терминала ТК 500 ₽ · гарантия 12 месяцев
Ключевые параметры
Размер привода клапана 240
Расположение фланцевых отверстий F0710
Угол поворота 90 град
Диапазон регулировки конечного положения при 0° -5 градусов ... 5 градусов
Диапазон регулировки конечного положения при номинальном угле поворота -5 град ... 5 град
Глубина подключения вала 24 мм
Описание производителя
Полуповоротный привод
Технические данные 8048130
Технические характеристики
| Размер привода клапана | 240 |
| Расположение фланцевых отверстий | F0710 |
| Угол поворота | 90 град |
| Диапазон регулировки конечного положения при 0° | -5 градусов ... 5 градусов |
| Диапазон регулировки конечного положения при номинальном угле поворота | -5 град ... 5 град |
| Глубина подключения вала | 24 мм |
| Фитинговое соединение соответствует стандарту | ISO 5211 |
| Монтажная позиция | опция |
| Режим работы | Двойного действия |
| Конструкция | Стойка и шестерня |
| Направление закрытия | Закрывается вправо |
| Символ | 00991265 |
| Соединение клапана соответствует стандарту | VDI/VDE 3845 (NAMUR) |
| Точка подключения позиционера и датчика положения соответствует стандарту | VDI/VDE 3845 размер AA 2 |
| Тип устройства в соответствии с VDMA 66413 | Предохранительное устройство |
| Функция безопасности | |
| Уровень безопасности (SIL) | До SIL 2 Режим низкого спроса До SIL 3 в резервной архитектуре До режима повышенного спроса SIL 1 |
| Сертифицирован по функции безопасности в соответствии с ISO 13849 и IEC 61508 (SIL) | Продукт может использоваться в SRP/CS до SIL 2 (низкий уровень требований) Продукт может использоваться в SRP/CS до SIL 1 (высокая требовательность) До SIL 3 в архитектуре с резервированием |
| Рабочее давление | 0.2 МПа ... 0.8 МПа |
| Рабочее давление | 2 бар ... 8 бар |
| Рабочее давление | 29 psi ... 116 psi |
| Номинальное рабочее давление | 0.55 МПа |
| Номинальное рабочее давление | 5.5 бар |
| Номинальное рабочее давление | 79.75 psi |
| Морская классификация | См. сертификат |
| Маркировка CE (см. декларацию соответствия) | В соответствии с Директивой ЕС по взрывозащите (ATEX) |
| Маркировка CE (см. декларацию о соответствии) | В соответствии с инструкциями UK EX |
| Сертификация взрывозащиты за пределами ЕС | EPL Db (GB) EPL Gb (GB) |
| Взрывозащита | Зона 1 (ATEX) Зона 1 (UKEX) Зона 2 (ATEX) Зона 21 (ATEX) Зона 21 (UKEX) Зона 22 (ATEX) |
| Орган, выдавший сертификат | DNV TAP00001CE Немецкий совет по техническому контролю (TÜV) Rheinland 968/V 1106.01/2023 |
| Газ категории ATEX | II 2грамм |
| Категория ATEX пыль | II 2D |
| Тип взрывозащиты для газа | Ex h IIC T4 Gb X |
| Вид взрывозащиты от воспламенения пыли | Ex h IIIC T105°C Db X |
| Взрывоопасная температура окружающей среды | -20°C <= Ta <= +80°C |
| Рабочая среда | Сжатый воздух по ISO 8573-1:2010 [7:4:4] |
| Указания по рабочей и пилотной среде | Точка росы не менее чем на 10 °C ниже температуры окружающей среды и температуры среды Возможна работа со смазкой (в этом случае всегда требуется работа со смазкой) |
| Класс коррозионной стойкости CRC | 1 - Низкая коррозионная нагрузка |
| Соответствие требованиям LABS (PWIS) | VDMA24364-B1/B2-L |
| Температура хранения | -20 °C ... 60 °C |
| Температура окружающей среды | -20 °C ... 80 °C |
| Крутящий момент при номинальном рабочем давлении и угле поворота 0° | 234.3 Нм |
| Крутящий момент при номинальном рабочем давлении и угле поворота 90° | 234.3 Нм |
| Указание по крутящему моменту | Рабочий момент привода не должен превышать максимально допустимый момент, указанный в ISO 5211, с учетом размера монтажного фланца и муфты. |
| Среднее время до опасного отказа (MTTFd) | 1126 лет |
| Вероятность отказа в час (PFH) | 1.01E-7 |
| Вероятность отказа по требованию (PFD) | 0.00142 |
| Расход воздуха при 0.6 МПа (6 бар, 87 фунтов на кв. дюйм) за цикл 0°-номинальный угол поворота-0° | 20.3 l |
| Вес изделия | 8594 грамм |
| Соединение вала | T22 |
| Пневматическое соединение | G1/4 |
| Примечание по материалам | Соответствует требованиям RoHS |
| Материал основания | Анодированный кованый алюминиевый сплав |
| Крышка из материала | Литой алюминий, с покрытием |
| Материал уплотнений | NBR |
| Материал корпуса | Анодированный кованый алюминиевый сплав |
| Поршень из материала | Литой алюминий |
| Подшипник из материала | POM |
| Материал кулачка | Сталь |
| Винты для материала | Высоколегированная нержавеющая сталь |
| Материальный вал | Высоколегированная нержавеющая сталь |
