SFAH-50U-Q8S-PNLK-PNVBA-M8
Артикул 8058472
- Вес60 г
Цена по запросу Проверим склады дистрибьюторов и завода, пришлём КП с ценой и сроком. Отгрузка под заказ — до 60 дней
sales@spectrprom.ru Работаем с НДС · до терминала ТК 500 ₽ · гарантия 12 месяцев
Ключевые параметры
Символ 00995794
Утверждение Торговая марка RCM c UL us listed (OL)
Маркировка CE (см. декларацию соответствия) В соответствии с инструкциями Великобритании по ЭМС В соответствии с инструкциями UK RoHS
Орган, выдающий сертификаты UL E322346
Примечание по материалам Соответствие RoHS
Измеряемая величина Массовый расход Объемный расход
Описание производителя

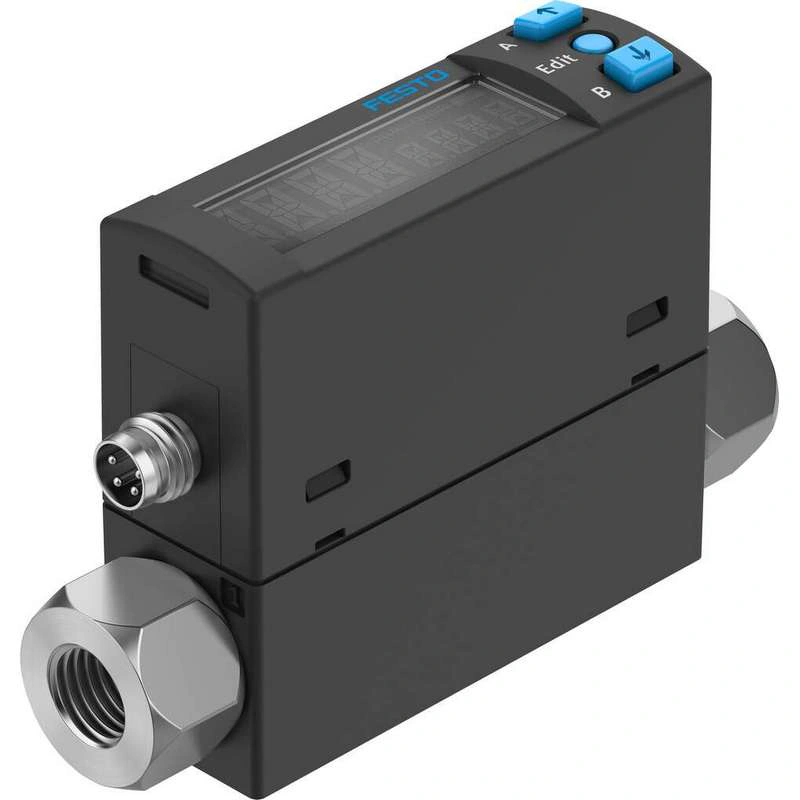

Датчик расхода
Технические данные 8058472
Технические характеристики
| Символ | 00995794 |
| Утверждение | Торговая марка RCM c UL us listed (OL) |
| Маркировка CE (см. декларацию соответствия) | Соответствует директиве ЕС по электромагнитной совместимости В соответствии с директивой ЕС RoHS |
| Маркировка CE (см. декларацию соответствия) | В соответствии с инструкциями Великобритании по ЭМС В соответствии с инструкциями UK RoHS |
| Орган, выдающий сертификаты | UL E322346 |
| Примечание по материалам | Соответствие RoHS |
| Измеряемая величина | Массовый расход Объемный расход |
| Направление потока | Однонаправленная |
| Принцип измерения | Термический |
| Метод измерения | Теплопередача |
| Начальное значение для диапазона измерения расхода | 1 л/мин |
| Конечное значение диапазона измерения расхода | 50 л/мин |
| Рабочее давление | -0.9 бар ... 10 бар |
| Рабочая среда | Аргон Сжатый воздух в соответствии с ISO 8573-1:2010 [6:4:4] Азот |
| Температура среды | 0 °C ... 50 °C |
| Температура окружающей среды | 0 °C ... 50 °C |
| Номинальная температура | 23 °C |
| Точность расхода | ± (2% o.m.v. + 1% FS) |
| Смещение точности повторения в ± %FS | 0.2 %FS |
| Диапазон точности повторения в ± %FS | 0.8 %FS |
| Диапазон температурного коэффициента в ± %FS/K | Тип. 0.15%FS/K |
| Диапазон влияния давления в ± %FS/бар | 1 %FS/b. |
| Переключающий выход | 2 x PNP или 2 x NPN, переключаемый |
| Функция переключения | Оконный компаратор Компаратор пороговых значений Автоматический контроль разности |
| Функция переключающего элемента | Контакт N/C или N/O, переключаемый |
| Макс. выходной ток | 100 мА |
| Аналоговый выход | 0 - 10 V 4 - 20 мА 1 - 5 V |
| Начальное значение кривой характеристики расхода | 0 л/мин |
| Конечное значение кривой характеристики расхода | 50 л/мин |
| Макс. выходной ток сопротивления нагрузки | 500 Ом |
| Мин. выход напряжения сопротивления нагрузки | 20 кОм |
| Номинальный ток короткого замыкания | да |
| Защита от перегрузки | Доступно |
| Протокол | IO-Link® |
| IO-Link, версия протокола | Устройство V 1.1 |
| IO-Link, профиль | Интеллектуальный профиль датчика |
| IO-Link, классы функций | Двоичный канал данных (BDC) Переменная данных процесса (PDV) Идентификация Диагностика Обучающий канал |
| IO-Link, режим связи | COM2 (38.4 кбод) |
| IO-Link, поддержка режима SIO | Да |
| IO-Link, класс порта | A |
| IO-Link, длина данных процесса IN | 3 байта |
| IO-Link, содержание данных процесса IN | 1 бит BDC (контроль объема) 14 бит PDV (измеренное значение расхода) 2 бит BDC (контроль расхода) |
| IO-Link, Служебные данные IN | 32-битное измерение объема/массы |
| IO-Link, мин. продолжительность цикла | 4 мс |
| IO-Link, требуется хранение данных | <500 Байт |
| Диапазон рабочего напряжения DC | 22 V ... 26 V |
| Ток питания холостого хода | ≤25 мА |
| Защита от обратной полярности | Для всех электрических соединений |
| Электрическое подключение 1, тип подключения | Штекеры |
| Электрическое соединение 1, система разъемов | M8x1, A-код, согласно EN 61076-2-104 |
| Электрическое подключение 1, количество подключений/ядер | 4 |
| Электрическое соединение 1, схема соединения | 00991171 |
| Тип монтажа | С аксессуарами |
| Монтажная позиция | опция |
| Пневматическое соединение | Для трубок O.D. 8 мм |
| Пневматическое соединение, направление выхода | Прямой |
| Вес изделия | 60 грамм |
| Материал корпуса | Усиленный полиамидом |
| Материал, контактирующий со средой | Анодированный кованый алюминиевый сплав Эпоксидная смола NBR Усиленный полиамидом Кремний Нитрид кремния Высоколегированная нержавеющая сталь |
| Тип дисплея | ЖК-дисплей с подсветкой, многоцветный |
| Отображаемые единицы | g г/мин l л/мин scft scft/h скфт/мин |
| Параметры настройки | IO-Link® Обучение С помощью дисплея и клавиш |
| Защита от несанкционированного вмешательства | IO-Link PIN-код |
| Степень защиты | IP40 |
| Перепад давления | 12 мбар |
| Класс защиты | III |
| Класс коррозионной стойкости CRC | 2 - Умеренная коррозионная нагрузка |
| Соответствие LABS (PWIS) | VDMA24364-B2-L |
