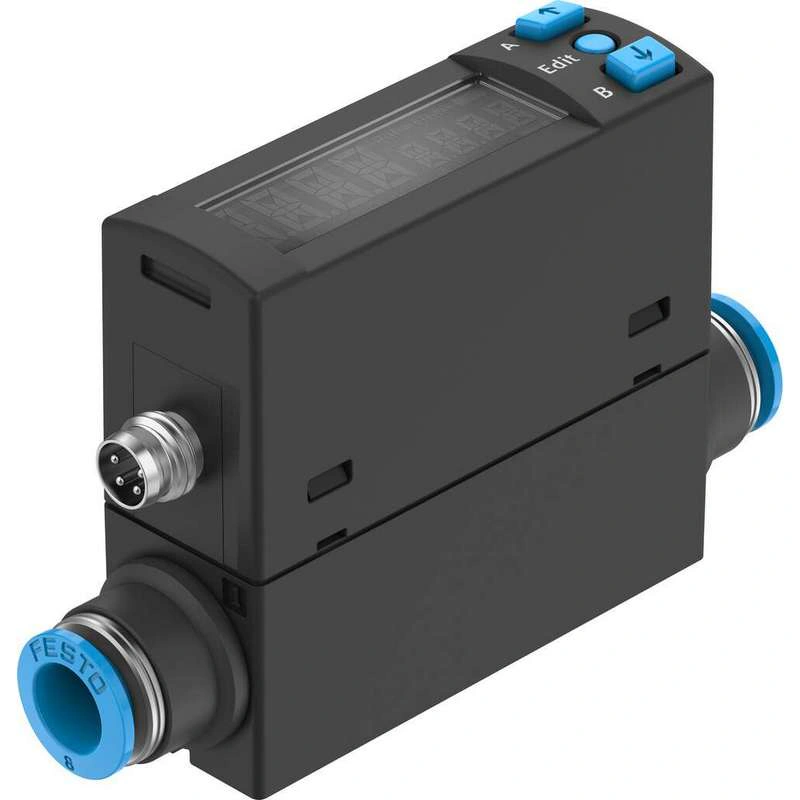

SFAH-200U-Q8S-PNLK-PNVBA-M8
Артикул 8058478
- Вес60 г
Цена по запросу Проверим склады дистрибьюторов и завода, пришлём КП с ценой и сроком. Отгрузка под заказ — до 60 дней
sales@spectrprom.ru Работаем с НДС · до терминала ТК 500 ₽ · гарантия 12 месяцев
Ключевые параметры
Символ 00995794
Утверждение Торговая марка RCM c UL, внесен в список (OL)
Орган, выдавший сертификат UL E322346
Примечание по материалам Соответствует требованиям RoHS
Измеряемая величина Массовый расход Объемный расход
Направление потока Однонаправленный
Описание производителя
Датчик расхода
Технические данные 8058478
Технические характеристики
| Символ | 00995794 |
| Утверждение | Торговая марка RCM c UL, внесен в список (OL) |
| Маркировка CE (см. декларацию соответствия) | В соответствии с Директивой ЕС по электромагнитной совместимости В соответствии с директивой ЕС RoHS |
| Маркировка CE (см. декларацию о соответствии) | В соответствии с инструкциями Великобритании по ЭМС В соответствии с инструкциями Великобритании по RoHS |
| Орган, выдавший сертификат | UL E322346 |
| Примечание по материалам | Соответствует требованиям RoHS |
| Измеряемая величина | Массовый расход Объемный расход |
| Направление потока | Однонаправленный |
| Принцип измерения | Тепловой |
| Метод измерения | Теплопередача |
| Начальное значение для диапазона измерения расхода | 4 л/мин |
| Конечное значение для диапазона измерения расхода | 200 л/мин |
| Рабочее давление | -0.9 бар ... 10 бар |
| Рабочая среда | Аргон Сжатый воздух согласно ISO 8573-1:2010 [6:4:4] Азот |
| Температура среды | 0 °C ... 50 °C |
| Температура окружающей среды | 0 °C ... 50 °C |
| Номинальная температура | 23 °C |
| Точность расхода | ± (2% o.m.v. + 1% FS) |
| Смещение точности повторения в ± %FS | 0.2 %FS |
| Диапазон точности повторения в ± %FS | 0.8 %FS |
| Диапазон температурного коэффициента в ± %FS/K | Typ. 0.15%FS/K |
| Диапазон влияния давления в ± %FS/бар | 1 %FS/b. |
| Коммутационный выход | 2 x PNP или 2 x NPN, переключаемые |
| Функция переключения | Оконный компаратор Компаратор пороговых значений Автоматический контроль разницы |
| Функция переключающего элемента | Контакт N/C или N/O, переключаемый |
| Макс. выходной ток | 100 мА |
| Аналоговый выход | 0 - 10 V 4 - 20 мА 1 - 5 V |
| Начальное значение кривой характеристики расхода | 0 л/мин |
| Конечное значение кривой характеристики расхода | 200 л/мин |
| Макс. токовый выход сопротивления нагрузки | 500 Ом |
| Мин. выход напряжения сопротивления нагрузки | 20 кОм |
| Номинальный ток короткого замыкания | да |
| Защита от перегрузки | Доступно |
| Протокол | IO-Link® |
| IO-Link, версия протокола | Устройство V 1.1 |
| IO-Link, профиль | Профиль интеллектуального датчика |
| IO-Link, классы функций | Двоичный канал данных (BDC) Переменная данных процесса (PDV) Идентификация Диагностика Канал обучения |
| IO-Link, режим связи | COM2 (38.4 кбод) |
| IO-Link, поддержка режима SIO | Да |
| IO-Link, класс порта | A |
| IO-Link, длина данных процесса IN | 3 байта |
| IO-Link, содержание данных процесса IN | 1 бит BDC (контроль объема) 14 бит PDV (измеренное значение расхода) 2-битный BDC (контроль расхода) |
| IO-Link, сервисные данные IN | 32-битное измерение объема/массы |
| IO-Link, мин. время цикла | 4 мс |
| IO-Link, Требуется хранение данных | <500 Байт |
| Диапазон рабочего напряжения постоянного тока | 22 V ... 26 V |
| Ток питания холостого хода | ≤25 мА |
| Защита от обратной полярности | Для всех электрических соединений |
| Электрическое подключение 1, тип подключения | Штекеры |
| Электрическое подключение 1, система разъемов | M8x1, A-код, согласно EN 61076-2-104 |
| Электрическое соединение 1, количество соединений/ядер | 4 |
| Электрическое подключение 1, схема подключения | 00991171 |
| Тип монтажа | С аксессуарами |
| Монтажное положение | опция |
| Пневматическое соединение | Для трубок O.D. 8 мм |
| Пневматическое соединение, направление выхода | Прямой |
| Вес продукта | 60 грамм |
| Материал корпуса | Усиленный полиамидом |
| Материал, контактирующий с измеряемой средой | Анодированный кованый алюминиевый сплав Эпоксидная смола NBR Усиленный полиамидом Кремний Нитрид кремния Высоколегированная нержавеющая сталь |
| Тип дисплея | ЖК-дисплей с подсветкой, многоцветный |
| Отображаемые единицы | g г/мин l л/мин scft фут/ч скфт/мин |
| Параметры настройки | IO-Link® Учебное пособие С помощью дисплея и кнопок |
| Защита от несанкционированного доступа | IO-Link PIN-код |
| Степень защиты | IP40 |
| Перепад давления | 56 мбар |
| Класс защиты | III |
| Класс коррозионной стойкости CRC | 2 - Умеренная коррозионная нагрузка |
| Соответствие требованиям LABS (PWIS) | VDMA24364-B2-L |
