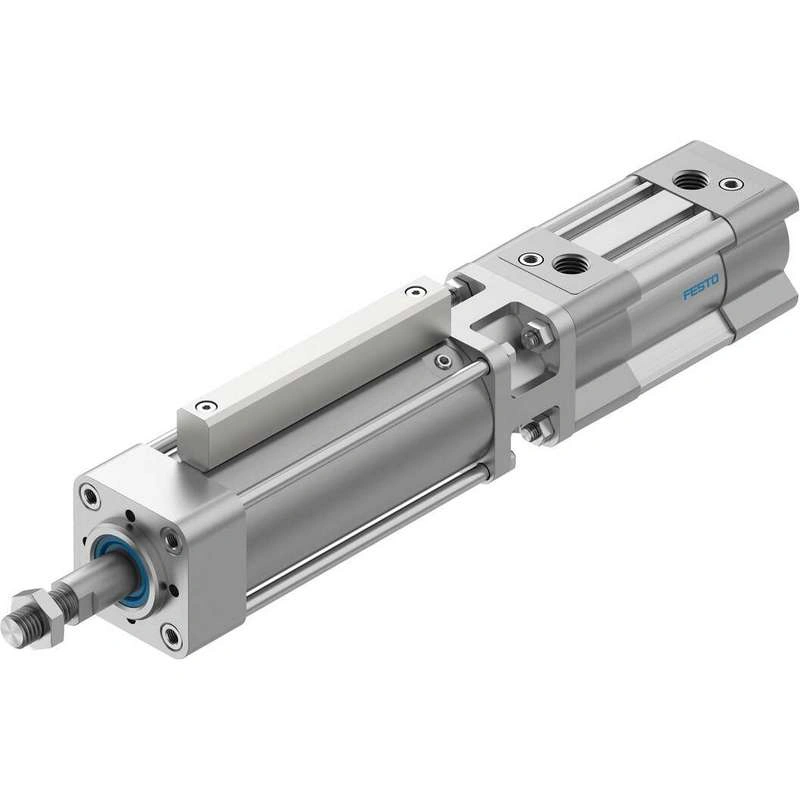

Технические характеристики
| Ход | 10 мм … 2000 мм |
| Диаметр поршня | 40 мм |
| Резьба штока поршня | M12x1.25 |
| На основе стандарта | ISO 15552 (ранее также VDMA 24562, ISO 6431, NF E49 003.1, UNI 10290) |
| Амортизация | Пневматическая амортизация, регулируемая на обоих концах |
| Монтажное положение | опция |
| Тип зажима с направлением действия | с обеих сторон Зажим за счет усилия пружины, воздух для разблокировки |
| Конец поршня-штока | Наружная резьба |
| Конструкция | Поршень Шток поршня Профильный ствол |
| Определение положения | Через бесконтактный датчик |
| Символ | 00995696 |
| Варианты | Шток поршня с одного конца |
| Функция безопасности | Удержание и остановка движения |
| Уровень производительности (PL) | Остановка, удержание, блокировка движения/категория 1, уровень эффективности c |
| Рабочее давление | 0.06 МПа … 0.8 МПа |
| Рабочее давление | 0.6 бар … 8 бар |
| Рабочее давление | 8.7 psi … 116 psi |
| Макс. допустимое испытательное давление | 8 бар |
| Мин. давление срабатывания | 3.8 бар |
| Режим работы | Двойного действия |
| Разрешение | Немецкий совет по техническому контролю (TÜV) |
| Знак CE (см. декларацию соответствия) | В соответствии с Директивой ЕС по взрывозащите (ATEX) В соответствии с Директивой ЕС по машинному оборудованию |
| Маркировка CE (см. декларацию о соответствии) | В соответствии с инструкциями UK EX В соответствии с нормами Великобритании для машин |
| Взрывозащита | Зона 1 (ATEX) Зона 2 (ATEX) Зона 21 (ATEX) Зона 22 (ATEX) |
| Орган, выдавший сертификат | Немецкий совет по техническому контролю (TÜV) CA 697 |
| Газ категории ATEX | II 2грамм |
| Категория ATEX пыль | II 2D |
| Тип взрывозащиты воспламенения для газа | Ex h IIC T4 Gb |
| Вид взрывозащиты от воспламенения пыли | Ex h IIIC T120°C Db |
| Взрывоопасная температура окружающей среды | -20°C <= Ta <= +60°C |
| Рабочая среда | Сжатый воздух согласно ISO 8573-1:2010 [7:4:4] |
| Класс коррозионной стойкости CRC | 1 — Низкая коррозионная нагрузка |
| Соответствие требованиям LABS (PWIS) | VDMA24364-B2-L |
| Температура окружающей среды | -20 °C … 80 °C |
| Длина амортизации | 19 мм |
| Статическое усилие удержания | 1350 N |
| Теоретическое усилие при 0.6 МПа (6 бар, 87 фунтов на кв. дюйм), обратный ход | 633 N |
| Теоретическое усилие при 0.6 МПа (6 бар, 87 фунтов на кв. дюйм), опережающий ход | 754 N |
| Подвижная масса для хода 0 мм | 502 грамм |
| Дополнительная подвижная масса на 10 мм хода | 16 грамм |
| Основной вес для хода 0 мм | 2930 грамм |
| Дополнительный вес на 10 мм хода | 37 грамм |
| Тип крепления | Внутренняя резьба С принадлежностями |
| Разъемное соединение, зажимное устройство | G1/8 |
| Пневматическое соединение | G1/4 |
| Примечание по материалам | Соответствует требованиям RoHS |
| Крышка из материала | Литой алюминий Кованый алюминиевый сплав |
| Материал уплотнения | NBR TPE-U(PU) |
| Материал корпуса | Сталь |
| Материал штока поршня | Сталь, твердохромированная |
| Материал ствола цилиндра | Гладкий анодированный кованый алюминиевый сплав |
