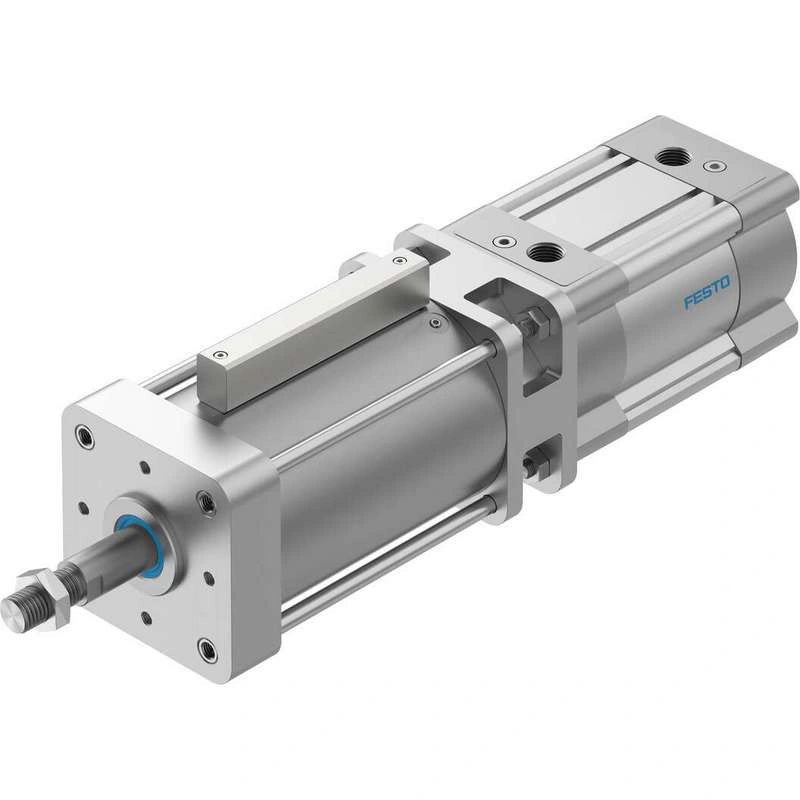

DFLC-100- -
Артикул 8073333
- Вес101 г
Цена по запросу Проверим склады дистрибьюторов и завода, пришлём КП с ценой и сроком. Отгрузка под заказ — до 60 дней
sales@spectrprom.ru Работаем с НДС · до терминала ТК 500 ₽ · гарантия 12 месяцев
Ключевые параметры
Ход 10 мм ... 2000 мм
Диаметр поршня 100 мм
Резьба штока поршня M20x1.5
В соответствии со стандартом ISO 15552 (ранее также VDMA 24562, ISO 6431, NF E49 003).1, UNI 10290)
Амортизация Пневматическая амортизация, регулируемая с обоих концов
Монтажное положение опционально
Описание производителя
Цилиндр со стопорным тормозом
Технические данные 8073333
Технические характеристики
| Ход | 10 мм ... 2000 мм |
| Диаметр поршня | 100 мм |
| Резьба штока поршня | M20x1.5 |
| В соответствии со стандартом | ISO 15552 (ранее также VDMA 24562, ISO 6431, NF E49 003).1, UNI 10290) |
| Амортизация | Пневматическая амортизация, регулируемая с обоих концов |
| Монтажное положение | опционально |
| Тип зажима с направлением действия | с обеих сторон Зажим с помощью пружины, освобождение с помощью воздуха |
| Конец штока поршня | Наружная резьба |
| Дизайн | Поршень Шток поршня Профильный ствол |
| Определение положения | Через бесконтактный датчик |
| Символ | 00995696 |
| Варианты | Поршневой шток на одном конце |
| Функция безопасности | Удержание и остановка движения |
| Уровень производительности (PL) | Остановка, удержание, блокировка движения/категория 1, уровень эффективности c |
| Рабочее давление | 0.06 МПа ... 0.8 МПа |
| Рабочее давление | 0.6 бар ... 8 бар |
| Рабочее давление | 8.7 psi ... 116 фунтов на квадратный дюйм |
| Макс. допустимое испытательное давление | 8 бар |
| Мин. давление срабатывания | 3.8 бар |
| Режим работы | Двойного действия |
| Одобрение | Немецкий совет по техническому контролю (TÜV) |
| Знак CE (см. декларацию соответствия) | В соответствии с Директивой ЕС по взрывозащите (ATEX) В соответствии с Директивой ЕС по машинному оборудованию |
| Маркировка CE (см. декларацию соответствия) | В соответствии с инструкциями UK EX В соответствии с нормами Великобритании для машин |
| Взрывозащита | Зона 1 (ATEX) Зона 2 (ATEX) Зона 21 (ATEX) Зона 22 (ATEX) |
| Орган, выдавший сертификат | Немецкий совет по техническому контролю (TÜV) CA 697 |
| Газ категории ATEX | II 2грамм |
| Категория пыли ATEX | II 2D |
| Тип взрывозащиты от воспламенения для газа | Ex h IIC T4 Gb |
| Тип взрывозащиты для пыли | Ex h IIIC T120°C Db |
| Взрывоопасная температура окружающей среды | -20°C <= Та <= +60°C |
| Рабочая среда | Сжатый воздух по ISO 8573-1:2010 [7:4:4] |
| Класс коррозионной стойкости CRC | 1 - Низкая коррозионная нагрузка |
| Соответствие стандарту LABS (PWIS) | VDMA24364-B2-L |
| Температура окружающей среды | -10 °C ... 80 °C |
| Длина амортизатора | 31 мм |
| Статическая сила удержания | 8200 N |
| Теоретическое усилие при 0.6 МПа (6 бар, 87 фунтов на кв. дюйм), обратный ход | 4418 N |
| Теоретическое усилие при 0.6 МПа (6 бар, 87 фунтов на кв. дюйм), ход вперед | 4712 N |
| Подвижная масса для хода 0 мм | 1940 грамм |
| Дополнительная подвижная масса на 10 мм хода | 40 грамм |
| Основная масса для хода 0 мм | 19120 грамм |
| Дополнительный вес на 10 мм хода | 101 грамм |
| Тип крепления | Внутренняя резьба С аксессуарами |
| Разъемное соединение, зажимное устройство | G3/8 |
| Пневматическое соединение | G1/2 |
| Указание по материалам | Соответствует требованиям RoHS |
| Материал крышки | Литой алюминий Кованый алюминиевый сплав |
| Материал уплотнений | NBR TPE-U(PU) |
| Материал корпуса | Сталь |
| Материал поршневого штока | Сталь, твердохромированная |
| Материал цилиндра | Гладкоанодированный кованый алюминиевый сплав |
