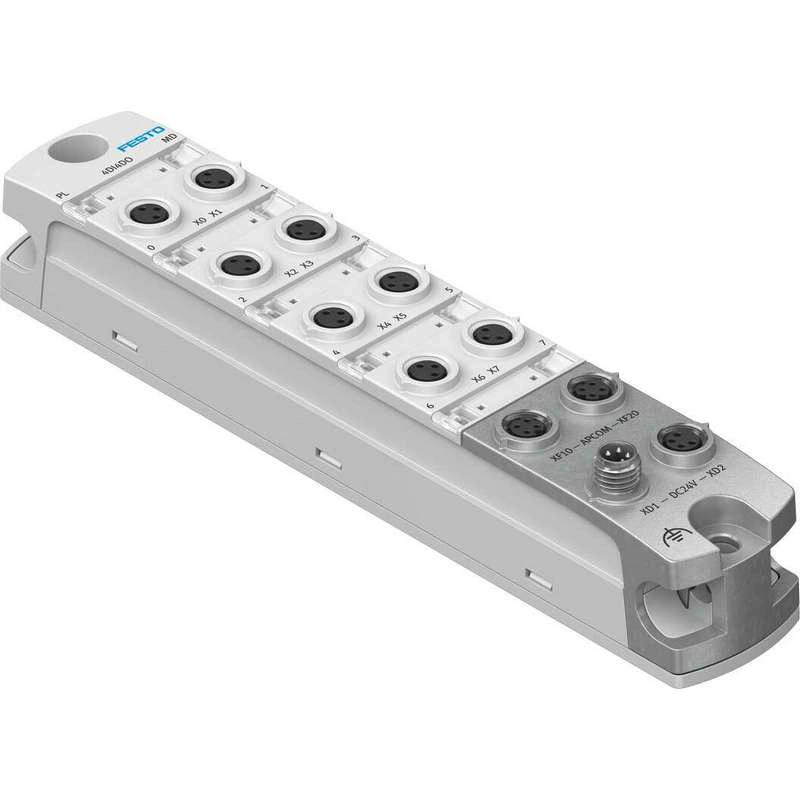

Технические характеристики
| Размеры (Ш x Д x В) | 30 x 170 x 35 мм |
| Тип монтажа | На H-образной рейке с помощью аксессуаров Со сквозным отверстием |
| Вес продукта | 129 грамм |
| Температура окружающей среды | -20 °C … 50 °C |
| Температура хранения | -40 °C … 70 °C |
| Относительная влажность воздуха | 5 — 95% Без конденсации |
| Степень защиты | IP65 IP67 |
| Примечание по степени защиты | Неиспользуемые соединения герметизированы |
| Класс коррозионной стойкости CRC | 1 — Низкая коррозионная стойкость |
| Макс. длина кабеля | 30 м Выходные данные 30 м входы 50 м системная связь |
| Примечание по макс. длина кабеля | Питание в соответствии с номинальным напряжением |
| Соответствие требованиям LABS (PWIS) | VDMA24364-B2-L |
| Знак CE (см. декларацию соответствия) | В соответствии с директивой ЕС по электромагнитной совместимости |
| Маркировка CE (см. декларацию соответствия) | В соответствии с британскими инструкциями по ЭМС |
| маркировка KC | KC-EMV |
| Одобрение | Торговая марка RCM c UL в списке (OL) |
| Центр выдачи сертификатов | UL E239998 |
| Указание по материалам | Соответствие RoHS |
| Материал корпуса | PA ПК Литой цинк, никелированный |
| Материал уплотнительного кольца | FPM |
| Диагностика с помощью светодиода | Диагностика по модулю Питание нагрузки Состояние для каждого канала |
| Диагностика по внутренней связи | Отключение нагрузки Короткое замыкание/перегрузка в выходном сигнале Короткое замыкание/перегрузка в питании датчика Перенапряжение электроники/датчиков Перенапряжение нагрузки Пониженное напряжение на электронике/датчиках Пониженное напряжение нагрузки |
| Количество выходов | 4 |
| Интерфейс связи, функция | Системная связь XF10 IN / XF20 OUT |
| Интерфейс связи, тип подключения | 2 гнезда |
| Интерфейс связи, технология подключения | M8x1, D-код в соответствии с EN 61076-2-114 |
| Интерфейс связи, количество контактов/проводов | 4 |
| Интерфейс связи, протокол | AP |
| Коммуникационный интерфейс, экранирование | да |
| Источник питания, функция | Входящие электроника/датчики и нагрузка |
| Электропитание, тип подключения | Штекеры |
| источник питания, система подключения | M8x1, A-код в соответствии с EN 61076-2-104 |
| Электропитание, количество контактов/проводов | 4 |
| Передача энергии, функция | Выходящая электроника/датчики и нагрузка |
| Передача питания, тип подключения | Гнездо |
| Передача питания, технология подключения | M8x1, A-код согласно EN 61076-2-104 |
| Передача энергии, количество контактов/проводов | 4 |
| Указание по рабочему напряжению | Требуются стационарные источники питания SELV/PELV Примечание по падению напряжения |
| Номинальное рабочее напряжение постоянного тока нагрузки | 24 V |
| Допустимое колебание напряжения нагрузки | ± 25 % |
| Номинальное рабочее напряжение постоянного тока, электроника/датчики | 24 V |
| Допустимые колебания напряжения для электроники/датчиков | ± 25% |
| Макс. источник питания | 2 x 4 A (требуется внешний предохранитель) |
| Собственный ток потребления при номинальном рабочем напряжении для электроники/датчиков | Обычно 35 мА |
| Собственный ток потребления при номинальном рабочем напряжении нагрузки | Обычно 10 мА |
| Мостовое соединение при отключении питания | 10 мс |
| Защита от обратной полярности | да |
| Вход электрического соединения, функция | Цифровой вход |
| Вход электрического подключения, тип подключения | 4x розетка |
| Электрический соединительный вход, система разъемов | M8x1, A-код согласно EN 61076-2-104 |
| Вход электрического соединения, количество соединений/ядер | 3 |
| Количество входов | 4 |
| Характеристика для входов | В соответствии с IEC 61131-2, тип 3 |
| Уровень переключения | Сигнал 0: <= 5 V Сигнал 1: >= 11 V |
| Логика переключения для входов | PNP (положительное переключение) 2-проводные датчики по IEC 61131-2 Трехпроводные датчики в соответствии с IEC 61131-2 |
| Время дребезга на входе | 0.1 мс 3 мс 10 мс 20 мс |
| Защита входов предохранителем (короткое замыкание) | Внутренний электронный предохранитель на модуль |
| Макс. остаточный ток входов на модуль | 1.8 A |
| Электрическая изоляция входов между каналами | нет |
| Электрическая изоляция входов между каналами — внутренняя связь | да |
| Выход электрического соединения, функция | Цифровой выход |
| Электрический соединительный выход, тип соединения | 4x розетка |
| Электрический соединительный выход, система разъемов | M8x1, A-код согласно EN 61076-2-104 |
| Выход электрических соединений, количество соединений/ядер | 3 |
| Характеристика для выходов | В соответствии с IEC 61131-2, тип 0.5 |
| Логика переключения выходов | PNP (положительное переключение) |
| Защита выходов предохранителями (короткое замыкание) | Внутренний электронный предохранитель на канал |
| Задержка выхода с омической нагрузкой | Изменение сигнала 0->1: < 200 мкс Изменение сигнала 1->0: < 200 мкс |
| Макс. выходы остаточного тока на модуль | 2 A |
| Электрическая изоляция выходов между каналами | нет |
| Электрическая изоляция выходов между каналами — внутренняя связь | да |
| Макс. источник питания на канал | 0.5 A |
