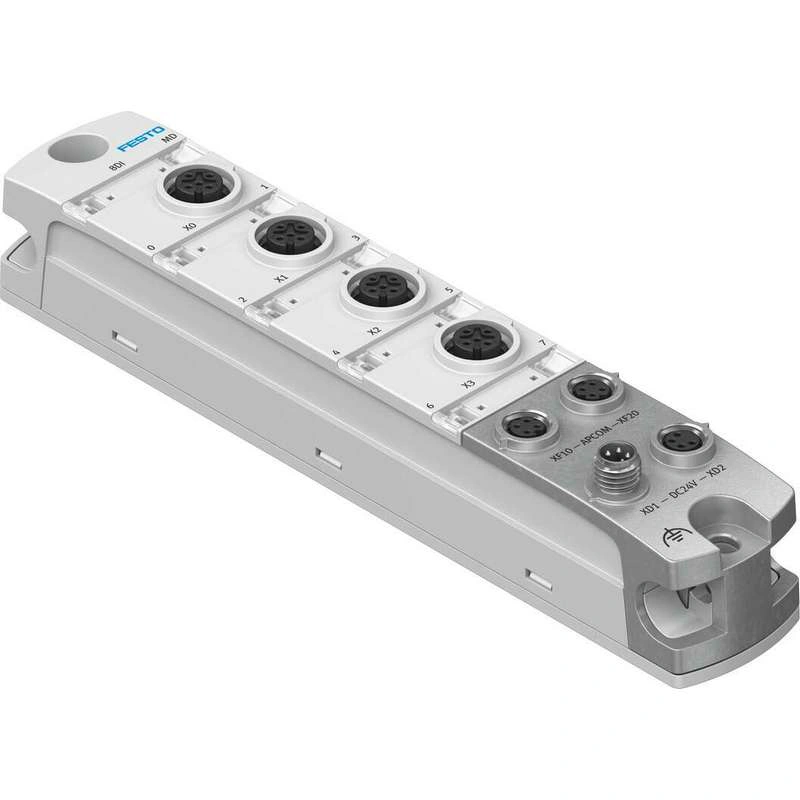

Технические характеристики
| Размеры (Ш x Д x В) | 30 x 170 x 35 мм |
| Тип монтажа | На H-образной рейке с помощью аксессуаров Со сквозным отверстием |
| Вес изделия | 126 грамм |
| Температура окружающей среды | -20 °C … 50 °C |
| Температура хранения | -40 °C … 70 °C |
| Относительная влажность воздуха | 5 — 95% Без конденсации |
| Степень защиты | IP65 IP67 |
| Примечание по степени защиты | Неиспользуемые соединения герметизированы |
| Класс коррозионной стойкости CRC | 1 — Низкая коррозионная нагрузка |
| Макс. длина кабеля | Входы 30 м 50 м системная связь |
| Примечание по макс. длина кабеля | Источник питания в соответствии с номинальным напряжением |
| Соответствие требованиям LABS (PWIS) | VDMA24364-B2-L |
| Маркировка CE (см. декларацию о соответствии) | В соответствии с Директивой ЕС по ЭМС |
| Маркировка CE (см. декларацию соответствия) | В соответствии с инструкциями Великобритании по ЭМС |
| знак KC | KC-EMV |
| Одобрение | Торговая марка RCM c UL, включено в список (OL) |
| Орган, выдавший сертификат | UL E239998 |
| Примечание по материалам | Соответствие RoHS |
| Материал корпуса | PA ПК Литой цинк, никелированный |
| Материал уплотнительного кольца | FPM |
| Диагностика с помощью светодиода | Диагностика на модуль Состояние каждого канала |
| Диагностика по внутренней связи | Короткое замыкание/перегрузка в источнике питания датчика Перенапряжение электроники/датчиков Электроника/датчики пониженного напряжения |
| Коммуникационный интерфейс, функция | Системная связь XF10 IN / XF20 OUT |
| Интерфейс связи, тип подключения | 2x розетка |
| Коммуникационный интерфейс, технология подключения | M8x1, D-код в соответствии с EN 61076-2-114 |
| Интерфейс связи, количество контактов/проводов | 4 |
| Интерфейс связи, протокол | AP |
| Коммуникационный интерфейс, экранирование | да |
| Источник питания, функция | Входящие электроника/датчики и нагрузка |
| Источник питания, тип подключения | Штекеры |
| электропитание, система подключения | M8x1, A-код в соответствии с EN 61076-2-104 |
| Электропитание, количество контактов/проводов | 4 |
| Передача питания, функция | Выходящие электроника/датчики и нагрузка |
| Передача питания, тип соединения | Розетка |
| Передача энергии, технология подключения | M8x1, A-код согласно EN 61076-2-104 |
| Передача питания, количество контактов/проводов | 4 |
| Примечание по рабочему напряжению | Требуются стационарные источники питания SELV/PELV Падение напряжения |
| Номинальное рабочее напряжение постоянного тока, электроника/датчики | 24 V |
| Допустимые колебания напряжения для электроники/датчиков | ± 25% |
| Макс. источник питания | 2 x 4 A (требуется внешний предохранитель) |
| Внутреннее потребление тока при номинальном рабочем напряжении для электроники/датчиков | Обычно 32 мА |
| Мостовое соединение при сбоях питания | 10 мс |
| Защита от обратной полярности | да |
| Вход электрического соединения, функция | Цифровой вход |
| Электрический соединительный вход, тип соединения | 4x розетка |
| Электрический вход подключения, система разъемов | M12x1, A-код согласно EN 61076-2-101 |
| Вход электрических соединений, количество соединений/ядер | 5 |
| Количество входов | 8 |
| Характеристика для входов | В соответствии с IEC 61131-2, тип 3 |
| Уровень переключения | Сигнал 0: <= 5 V Сигнал 1: >= 11 V |
| Логика переключения для входов | PNP (положительное переключение) 2-проводные датчики по IEC 61131-2 3-проводные датчики в соответствии с IEC 61131-2 |
| Время дребезга входов | 0.1 мс 3 мс 10 мс 20 мс |
| Защита входов предохранителями (короткое замыкание) | Внутренний электронный предохранитель на модуль |
| Макс. остаточный ток входов на модуль | 1.8 A |
| Электрическая изоляция входов между каналами | нет |
| Электрическая изоляция входов между каналами — внутренняя связь | да |
