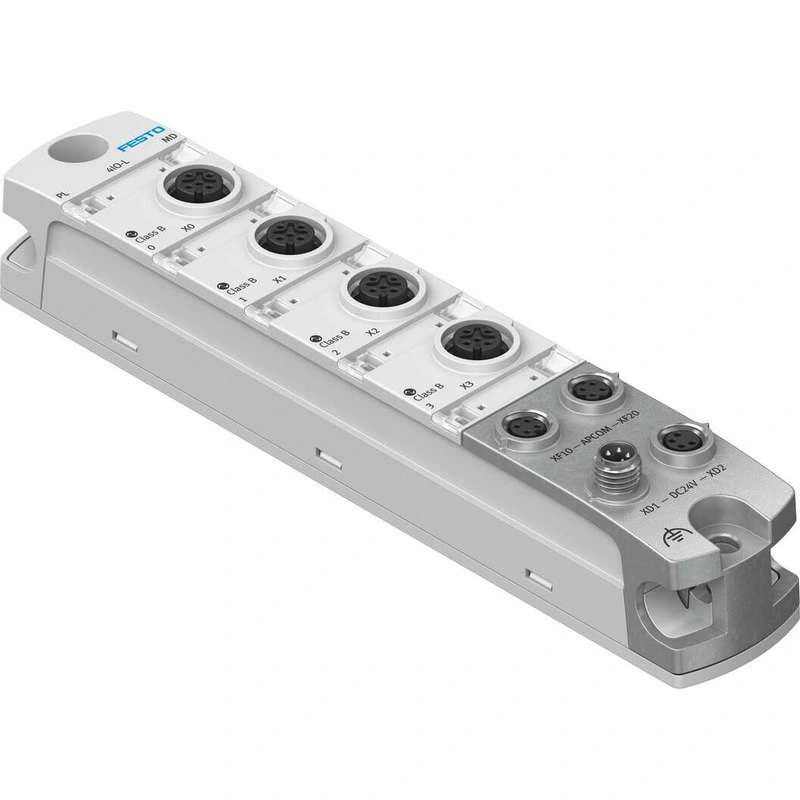

Технические характеристики
| Протокол | IO-Link® |
| Размеры (Ш x Д x В) | 30 x 170 x 35 мм |
| Тип крепления | На H-образной рейке с помощью аксессуаров Со сквозным отверстием |
| Вес изделия | 126 грамм |
| Температура окружающей среды | -20 °C … 50 °C |
| Температура хранения | -40 °C … 70 °C |
| Относительная влажность воздуха | 5 — 95% Без конденсации |
| Степень защиты | IP65 IP67 |
| Указание на степень защиты | Неиспользуемые соединения герметизированы |
| Класс коррозионной стойкости CRC | 1 — Низкое коррозионное напряжение |
| Макс. длина кабеля | 20 м при работе с IO-Link® 50 м системная связь |
| Соответствие требованиям LABS (PWIS) | VDMA24364-B2-L |
| Знак CE (см. декларацию соответствия) | В соответствии с Директивой ЕС по электромагнитной совместимости |
| Маркировка CE (см. декларацию соответствия) | В соответствии с инструкциями Великобритании по ЭМС |
| знак KC | KC-EMV |
| Утверждение | Торговая марка RCM c Внесен в список UL (OL) |
| Центр выдачи сертификатов | UL E239998 |
| Указания по материалам | Соответствие RoHS |
| Материал корпуса | PA ПК Литой цинк, никелированный |
| Материал уплотнительного кольца | FPM |
| Диагностика с помощью светодиода | Диагностика на канал Диагностика каждого модуля Питание нагрузки Состояние на канал Состояние на модуль |
| Диагностика по внутренней связи | Событие IO-Link® Короткое замыкание/перегрузка в источнике питания датчика Перенапряжение электроники/датчиков Перенапряжение нагрузки Пониженное напряжение электроники/датчиков Пониженное напряжение нагрузки |
| Коммуникационный интерфейс, функция | Системная связь XF10 IN / XF20 OUT |
| Интерфейс связи, тип подключения | 2x розетка |
| Интерфейс связи, технология подключения | M8x1, D-код в соответствии с EN 61076-2-114 |
| Интерфейс связи, количество контактов/проводов | 4 |
| Интерфейс связи, протокол | AP |
| Интерфейс связи, экранирование | да |
| Питание, функция | Входящая электроника/датчики и нагрузка |
| Источник питания, тип подключения | Штекеры |
| источник питания, система подключения | M8x1, A-код согласно EN 61076-2-104 |
| Источник питания, количество контактов/проводов | 4 |
| Передача энергии, функции | Выходящая электроника/датчики и нагрузка |
| Передача питания, тип подключения | Розетка |
| Передача питания, технология подключения | M8x1, A-код в соответствии с EN 61076-2-104 |
| Передача энергии, количество контактов/проводов | 4 |
| Примечание по рабочему напряжению | Требуются стационарные источники питания SELV/PELV Обратите внимание на падение напряжения |
| Номинальное рабочее напряжение постоянного тока нагрузки | 24 V |
| Допустимое колебание напряжения нагрузки | ± 25 % |
| Номинальное рабочее напряжение постоянного тока, электроника/датчики | 24 V |
| Допустимые колебания напряжения для электроники/датчиков | ± 25% |
| Макс. питание | 2 x 4 A (требуется внешний предохранитель) |
| Потребляемый ток при номинальном рабочем напряжении для электроники/датчиков | Обычно 55 мА |
| Собственный ток потребления при номинальном рабочем напряжении нагрузки | Обычно 5 мА |
| Перекрытие сбоя питания | 10 мс |
| Защита от обратной полярности | да |
| Электрическое подключение для IO-Link, тип подключения | 4 x розетка |
| Электрическое подключение для IO-Link, технология подключения | M12x1, A-код в соответствии с EN 61076-2-101 |
| Электрическое подключение для IO-Link, количество контактов/проводов | 5 |
| IO-Link, связь | C/Q зеленый светодиод |
| IO-Link, количество портов | 4 |
| IO-Link, класс порта | B |
| IO-Link, Версия протокола | Master V 1.1 |
| IO-Link, режим связи | Конфигурируется с помощью программного обеспечения SIO, COM1 (4.8 кБд), COM2 (38.4 кБд), COM3 (230.4 кБд) |
| IO-Link, длина данных процесса OUT | Возможность параметризации, 8-128 байт |
| IO-Link, длина данных процесса IN | Может быть параметризован, 12-132 байта |
| IO-Link, мин. время цикла | Зависит от минимального поддерживаемого времени цикла подключенного устройства IO-Link® |
